Tổng quan

Hệ thanh ray gắn sàn của Knight Global đỡ dầm cầu RAD4110, RAD6110, RAD7510 trên trụ đứng, có cấu hình dầm cầu đơn hoặc đôi.

Hệ thanh ray gắn sàn của Knight là giải pháp an toàn, hiệu quả cho các bài toán công thái học. Có nhiều tùy chọn để đáp ứng yêu cầu kỹ thuật và ứng dụng cụ thể. Hệ thanh ray treo của Knight dùng ray kín cho con lăn, hạn chế bám bụi bẩn nên chạy êm và ít ồn hơn. Hệ thanh ray gắn sàn có cấu hình dầm cầu đơn hoặc đôi.

Đại diện Knight sẽ hỗ trợ lựa chọn và đưa ra các phương án khi thiết kế hệ thanh ray.

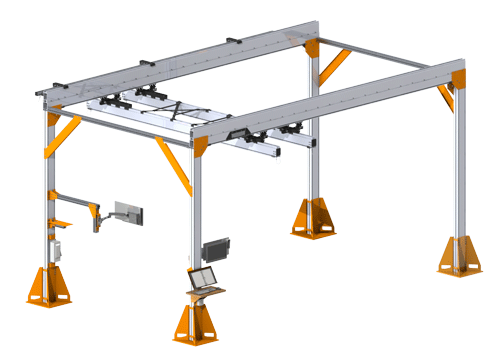

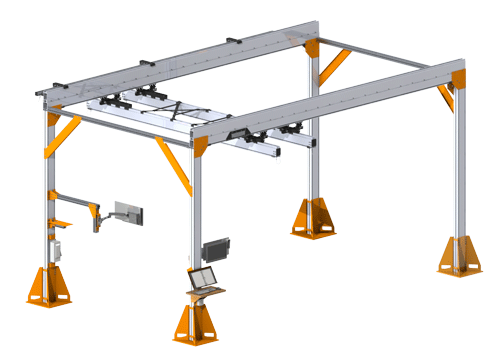

Hệ thanh ray nhôm gắn sàn (AFMRS1000)

Tính năng

Treo dầm cầu RAD4110, RAD6110 và RAD7510 của Knight.
Trụ bằng nhôm được tính toán kỹ thuật.
Thanh giằng chéo bằng nhôm được tính toán kỹ thuật.
Kiểu dầm cầu: đơn / đôi.
Loại ray chạy: RAD7510.
Chiều dài ray chạy tối đa: 30 ft. [9144mm].
Chiều dài dầm cầu tối đa:
- RAD7510 – 30 ft. [9144mm].
- RAD6110/ RAD4110 – 25ft. [7620mm].
Chiều cao trụ tối đa: 15 ft. [4.5m] (tính đến đáy ray chạy).
Tải nâng tối đa: tới 3000 lbs. [1360kg].

Lợi ích

Trụ không cần kết cấu hàn nên rút ngắn thời gian giao hàng.
Rãnh tích hợp trên trụ cho phép gắn các phụ kiện như:
- Hộp điều khiển, bộ lọc - điều áp - tra dầu (FRL), màn hình...
Kết cấu lắp ghép bằng bu lông.
Dễ lắp ráp.
Ray chạy tích hợp.
Cửa kiểm tra tích hợp trên ray chạy.

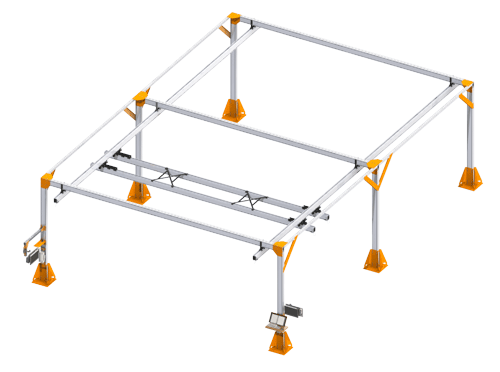

Hệ thanh ray nhôm gắn sàn mở rộng được (AFMRS2000)

Tính năng

Treo dầm cầu RAD4110, RAD6110 và RAD7510 của Knight.
Trụ bằng nhôm được tính toán kỹ thuật.
Thanh giằng chéo bằng nhôm được tính toán kỹ thuật.
Kiểu dầm cầu: đơn / đôi.
Loại ray chạy: RAD7510 / 6110 / 4110
Chiều dài dầm cầu tối đa:
- RAD7510 – 27 ft. [8229mm].
- RAD6110/ RAD4110 – 25ft. [7620mm].
Chiều cao trụ tối đa: 15 ft. [4.5m] (tính đến đáy ray chạy).
Tải nâng tối đa: tới 3000 lbs. [1360kg].

Lợi ích

Hệ thống dễ “mở rộng”, dùng được nhiều hơn bốn trụ và có tùy chọn ray chạy liên tục.
Không giới hạn chiều dài ray chạy.
Trụ không cần kết cấu hàn nên rút ngắn thời gian giao hàng.
Rãnh tích hợp trên trụ cho phép gắn các phụ kiện như:
- Hộp điều khiển, bộ lọc - điều áp - tra dầu (FRL), màn hình...
Kết cấu lắp ghép bằng bu lông.
Dễ lắp ráp.
Tùy chọn cửa kiểm tra tích hợp trên ray chạy.

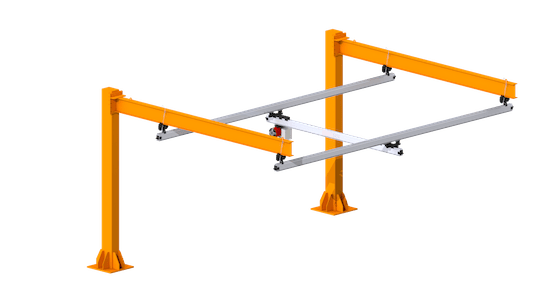

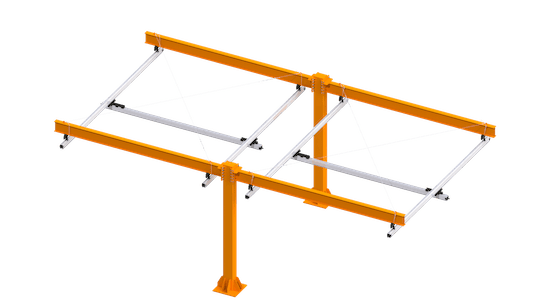

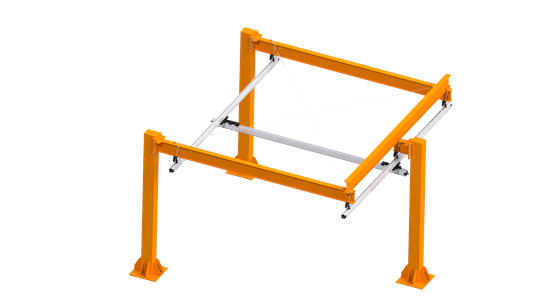

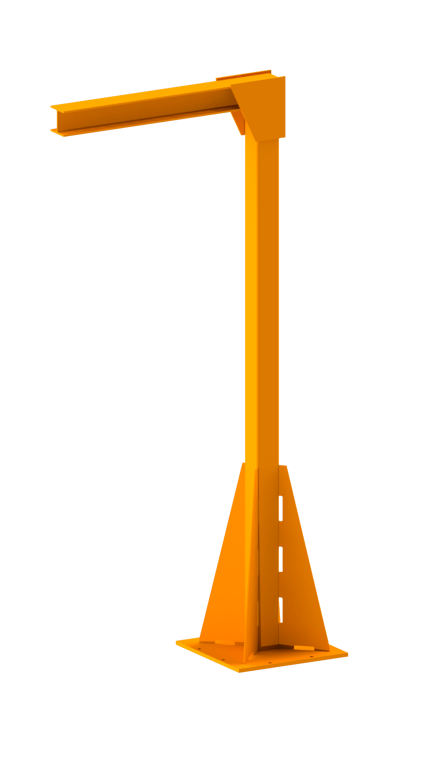

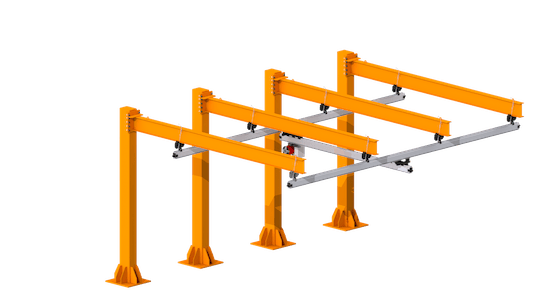

Hệ thanh ray kiểu công xôn (CMRS1000)

Tính năng

Chiều cao cột tối đa: 17 ft. [5181mm].
Chiều dài dầm tối đa: 23 ft. [7010mm].
Xe đầu dầm cứng chống lệch dầm cầu, giúp thao tác nạp và dỡ tải chính xác.
Nắp chặn cuối có giảm chấn, hấp thụ va đập khi dầm cầu chạm cuối ray.
Giá treo nối dài, chỉnh chiều cao trong khoảng 1.5 in. [38mm] theo bước 0.25 in. [6mm].
Cáp chống lắc có tăng đơ để điều chỉnh.
Tai móc tích hợp trên dầm để cố định cáp an toàn và cáp chống lắc ngang.
Tai móc trên dầm hỗ trợ nâng dầm khi lắp hệ thanh ray.
Tải nâng tối đa tùy theo yêu cầu hệ thống. Xem bảng thông số để biết thêm.
