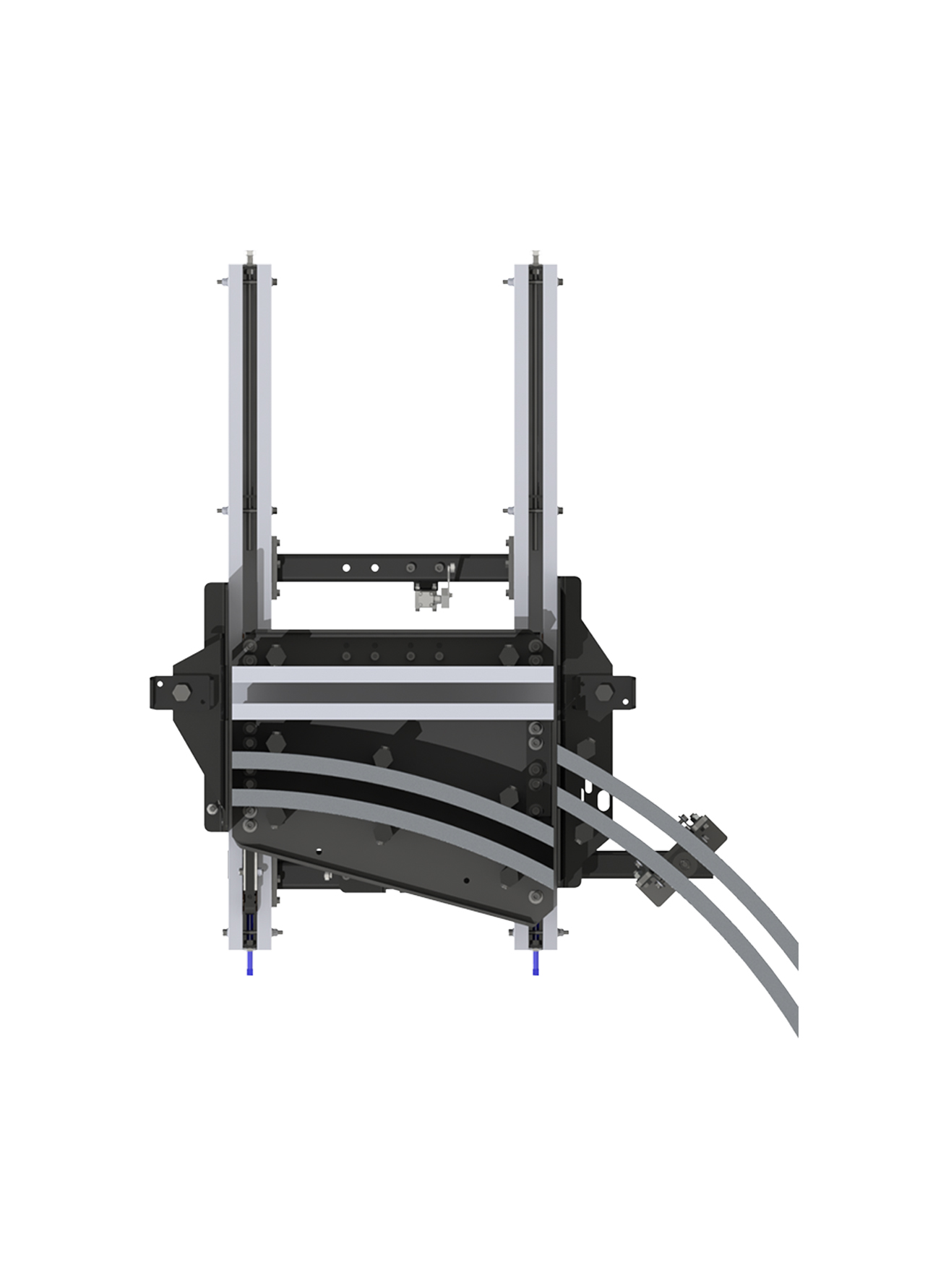

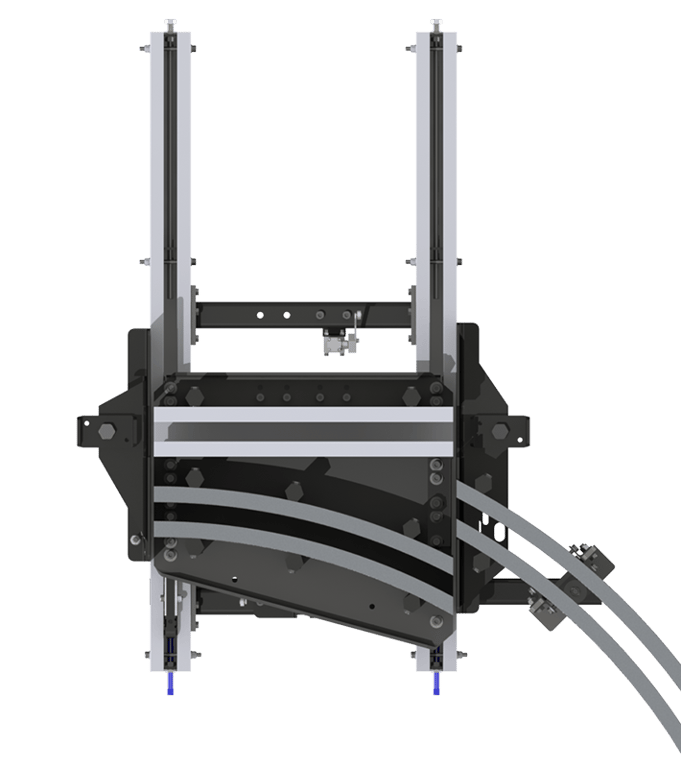

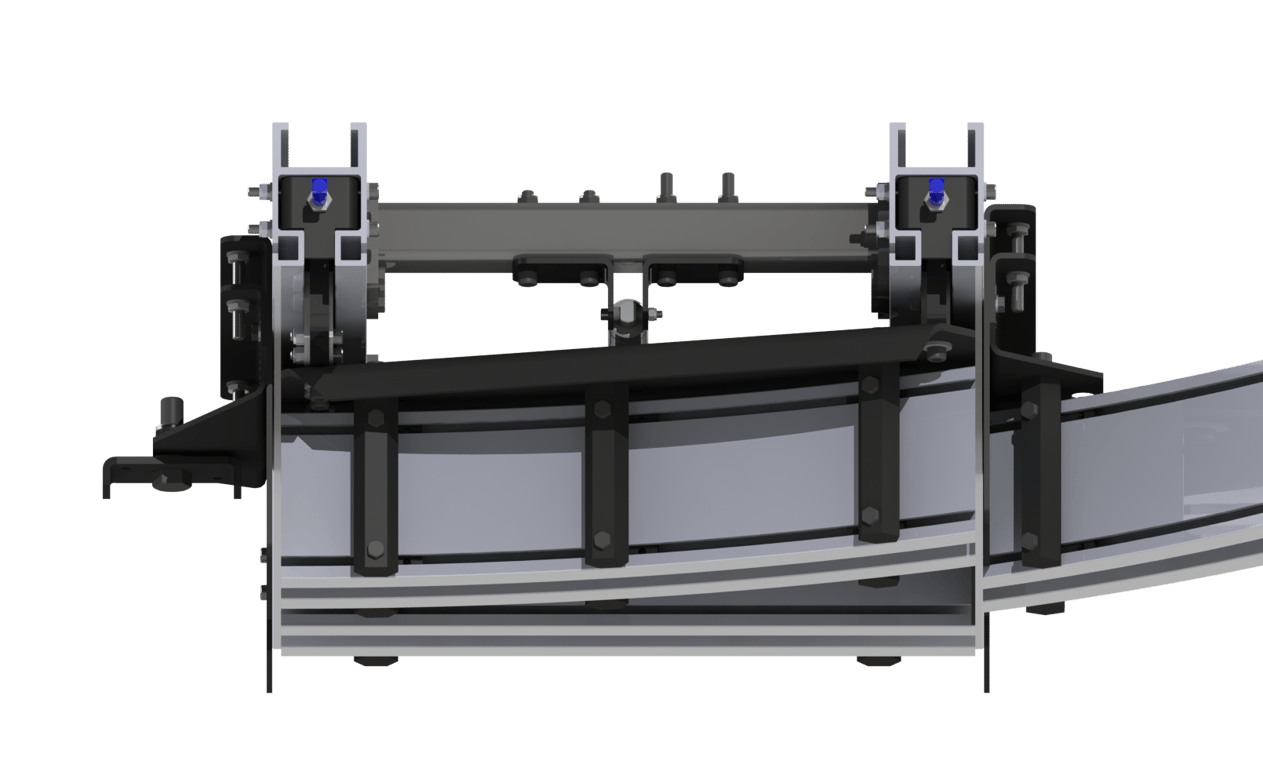

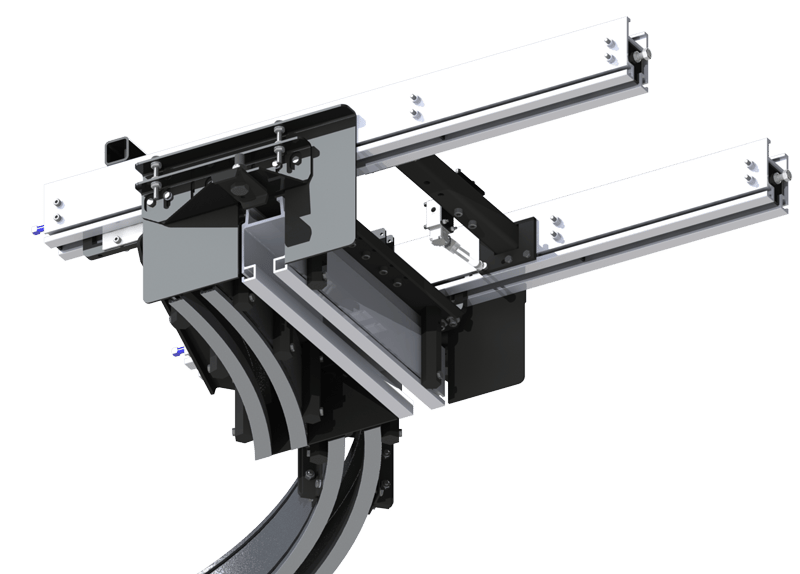

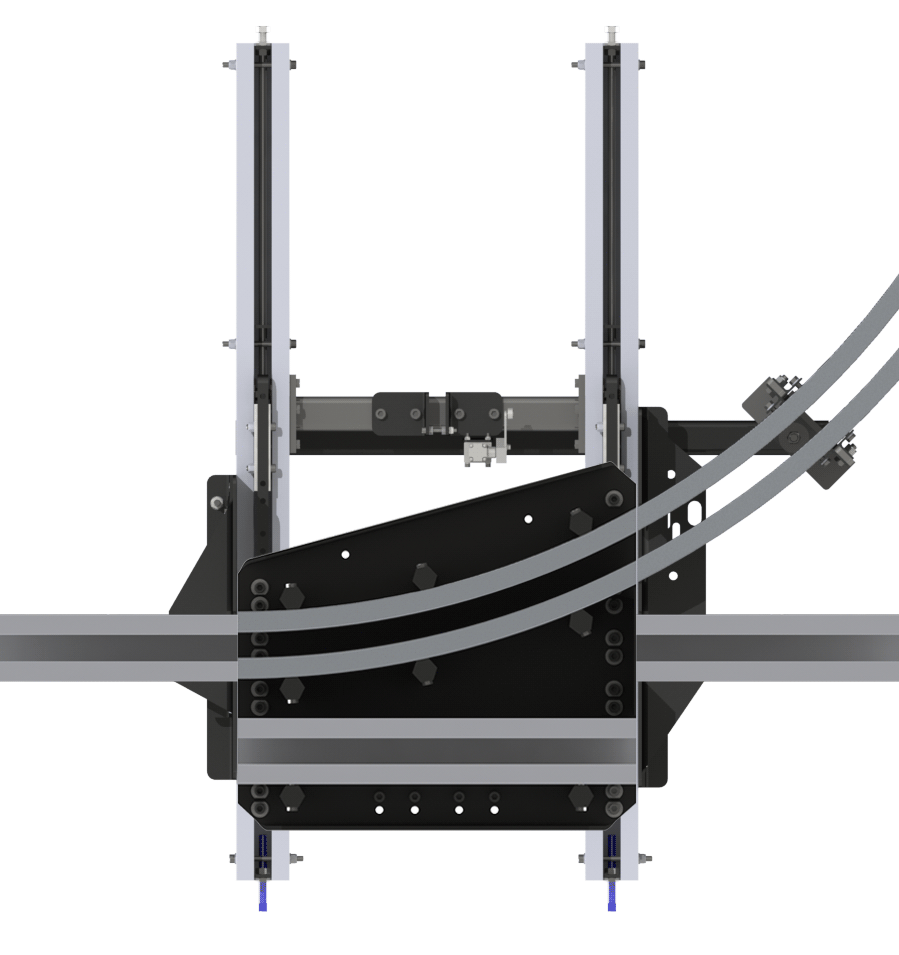

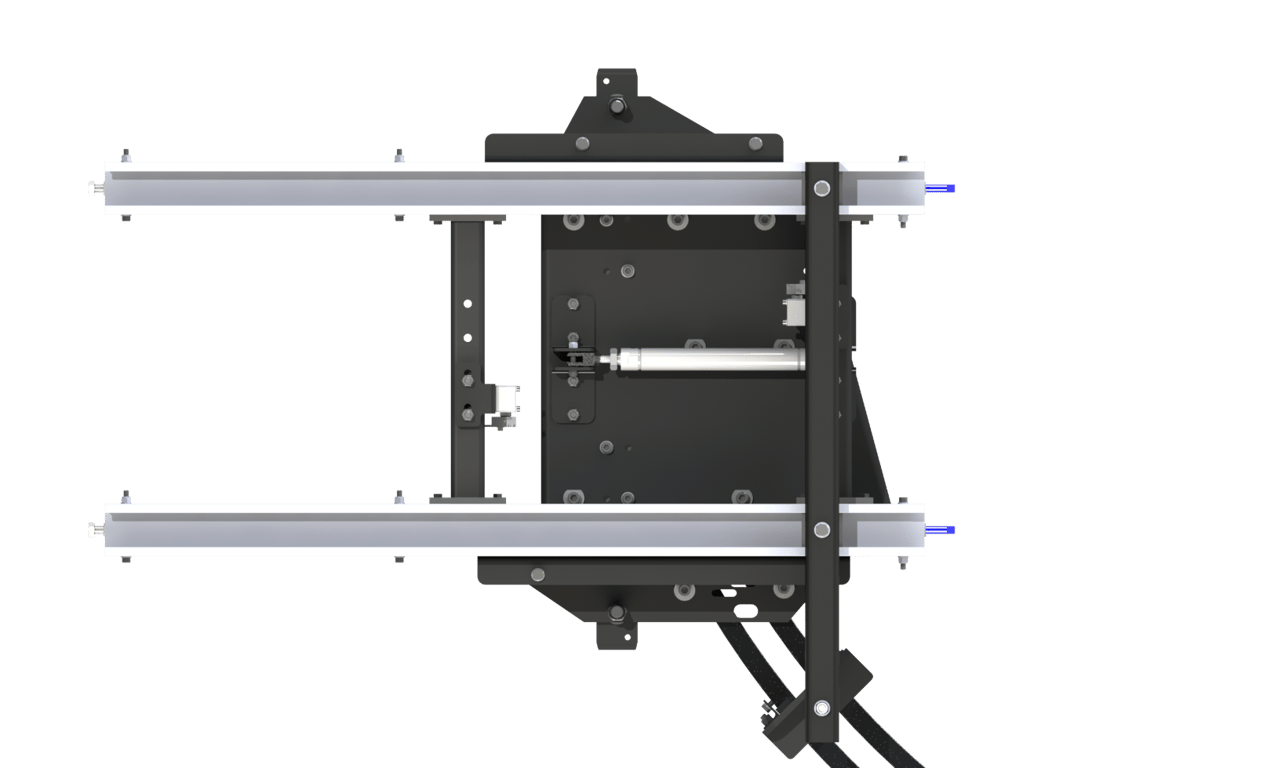

Ray chuyển hướng RAD Series

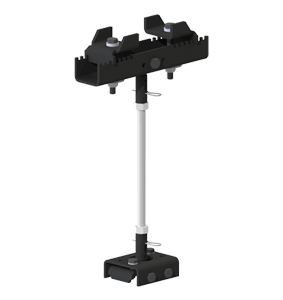

Chỉ dùng cho tải trực tiếp, treo hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight. Khi dùng giá treo MRHS40471, dầm thép kết cấu có thể đặt vuông góc hoặc song song với hệ thanh ray Knight.

• Treo thanh ray dòng RAD4110, RAD6110 hoặc RAD7510 của Knight.
• Chỉ dùng cho tải trực tiếp.
• Giá treo điều chỉnh được chiều cao.
• Cỡ cánh dầm đỡ kết cấu: 2 in. – 7 in. [51mm – 178mm].
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Kèm thanh ren 1 ft. [0.3m].
• Kèm theo: (2) đai ốc hãm và (2) kẹp lò xo.
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Thanh ren tùy chọn: đến 12 ft. [3.6m] (mỗi 1 ft. [0.6m] thanh ren thêm làm tăng tổng khối lượng .905 lbs. [0.41kg].)
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

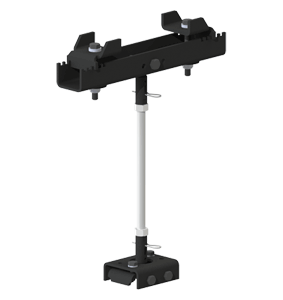

Dùng  riêng cho tải trực tiếp, treo hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight. Khi dùng giá treo MRHS40511, dầm thép kết cấu có thể đặt vuông góc hoặc song song với hệ thanh ray Knight.

• Treo thanh ray dòng RAD4110, RAD6110 hoặc RAD7510 của Knight.
• Chỉ dùng cho tải trực tiếp.
• Giá treo điều chỉnh được chiều cao.
• Cỡ cánh dầm đỡ kết cấu: 7 in. – 11 in. [178mm – 279mm].
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Kèm thanh ren 1 ft. [0.3m].
• Kèm theo: (2) đai ốc hãm và (2) kẹp lò xo.
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Thanh ren tùy chọn: đến 12 ft. [3.6m] (mỗi 1 ft. [0.6m] thanh ren thêm làm tăng tổng khối lượng .905 lbs. [0.41kg].)
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

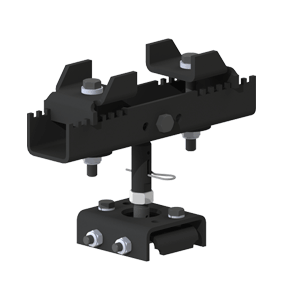

Chỉ dùng cho tải trực tiếp, treo hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight. Khi dùng giá treo MRHS40361, dầm thép kết cấu có thể đặt vuông góc hoặc song song với hệ thanh ray Knight.

• Treo thanh ray dòng RAD4110, RAD6110 hoặc RAD7510 của Knight.
• Chỉ dùng cho tải trực tiếp.
• Giá treo điều chỉnh được chiều cao.
• Cỡ cánh dầm đỡ kết cấu: 2 in. – 7 in. [51mm – 178mm].
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Kèm theo: (1) đai ốc hãm và (1) kẹp lò xo.
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

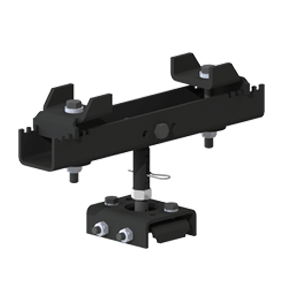

Chỉ dùng cho tải trực tiếp, treo hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight. Khi dùng giá treo MRHS40431, dầm thép kết cấu có thể đặt vuông góc hoặc song song với hệ thanh ray Knight.

• Treo thanh ray dòng RAD4110, RAD6110 hoặc RAD7510 của Knight.
• Chỉ dùng cho tải trực tiếp.
• Giá treo điều chỉnh được chiều cao.
• Cỡ cánh dầm đỡ kết cấu: 7 in. – 11 in. [178mm – 279mm].
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Kèm theo: (1) đai ốc hãm và (1) kẹp lò xo.
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

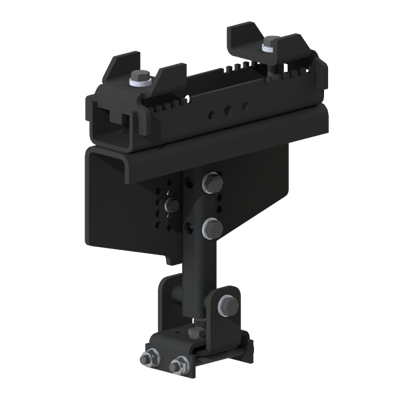

• Chỉ dùng cho tải trực tiếp hoặc tải lệch tâm.
• Điều chỉnh chiều cao: đến 2.0 in. [50.8mm]. (Bước chỉnh .25 in. [6.35mm]).
• Cỡ cánh dầm đỡ kết cấu: 2 in. – 7 in. [51mm – 178mm].
• Chiều dày cánh dầm I tối đa: 5/8″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

• Chỉ dùng cho tải trực tiếp hoặc tải lệch tâm.
• Điều chỉnh chiều cao: đến 2.0 in. [50.8mm]. (Bước chỉnh .25 in. [6.35mm]).
• Cỡ cánh dầm đỡ kết cấu: 2 in. – 7 in. [51mm – 178mm].
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

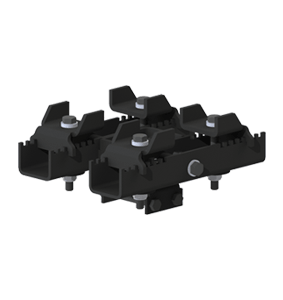

Dùng cho tải trực tiếp hoặc tải lệch tâm, treo hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight. Khi dùng giá treo dầm I MRHS40771, dầm thép kết cấu phải đặt vuông góc với hệ thanh ray Knight.

• Dùng cho tải trực tiếp hoặc tải lệch tâm.
• Cỡ cánh dầm đỡ kết cấu (dự phòng): 2 in. – 7 in. [51mm – 178mm].
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Giá treo chiều cao cố định.
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

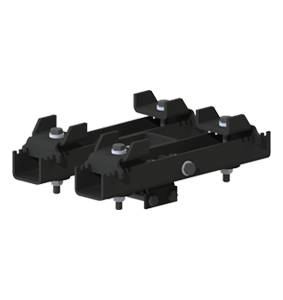

Dùng cho tải trực tiếp hoặc tải lệch tâm, treo hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight. Khi dùng giá treo dầm I MRHS40781, dầm thép kết cấu phải đặt vuông góc với hệ thanh ray Knight.

• Dùng cho tải trực tiếp hoặc tải lệch tâm.
• Cỡ cánh dầm đỡ kết cấu (dự phòng): 7 in. – 11 in. [178mm – 279mm].
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Giá treo chiều cao cố định.
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

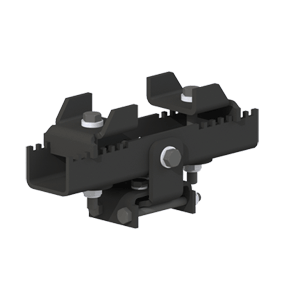

Dùng cho tải trực tiếp hoặc tải lệch tâm, treo hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight. Khi dùng giá treo dầm I loại thấp (short stack) MRHS40821, dầm thép kết cấu phải đặt song song với hệ thanh ray Knight.

• Dùng cho tải trực tiếp hoặc tải lệch tâm.
• Cỡ cánh dầm đỡ kết cấu: 2 in. – 7 in. [51mm – 178mm].
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Giá treo chiều cao cố định.
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

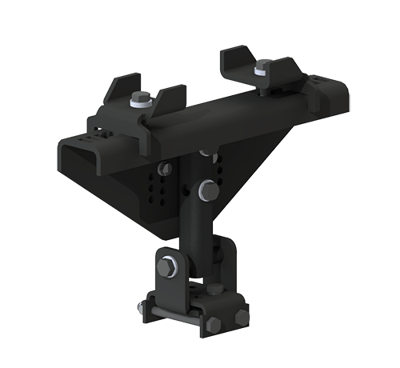

• Chỉ dùng cho tải trực tiếp hoặc tải lệch tâm.
• Điều chỉnh chiều cao: đến 1.5 in. [38mm]. (Bước chỉnh .25 in. [6.35mm])
• Cỡ cánh dầm đỡ kết cấu: 7 in. – 11 in. [178mm – 279mm].
• Chiều dày cánh dầm I tối đa: 5/8″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

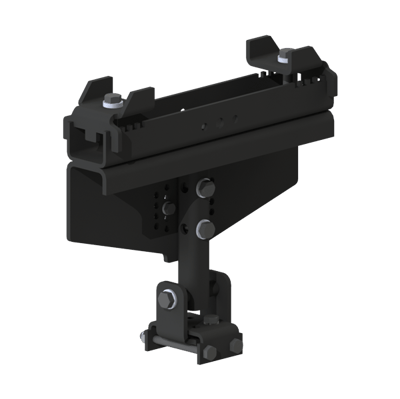

• Chỉ dùng cho tải trực tiếp hoặc tải lệch tâm.
• Điều chỉnh chiều cao: đến 2.0 in. [50.8mm]. (Bước chỉnh .25 in. [6.35mm]).
• Cỡ cánh dầm đỡ kết cấu: 7 in. – 11 in. [178mm – 279mm].
• Chiều dày cánh dầm I tối đa: 5/8″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

• Chỉ dùng cho tải trực tiếp hoặc tải lệch tâm.
• Điều chỉnh chiều cao: đến 2.0 in. [50.8mm]. (Bước chỉnh .25 in. [6.35mm])
• Cỡ cánh dầm đỡ kết cấu: 7 in. – 11 in. [178mm – 279mm].
• Chiều dày cánh dầm I tối đa: 5/8″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®).
• Tùy chọn cáp an toàn RWA4133.

Bản vẽ CAD

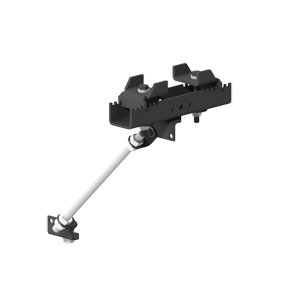

• Cỡ cánh dầm đỡ kết cấu: 2 in. – 7 in. [51mm – 178mm].
• Dùng khi thanh ren của giá treo dài từ 2 ft. [0.6m] trở lên.
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Kèm theo: (6) đai ốc hãm.
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®)
• Thanh ren tùy chọn: đến 12 ft. [3.6m] (mỗi 1 ft. [0.6m] thanh ren thêm làm tăng tổng khối lượng .905 lbs. [0.41kg].)

Bản vẽ CAD

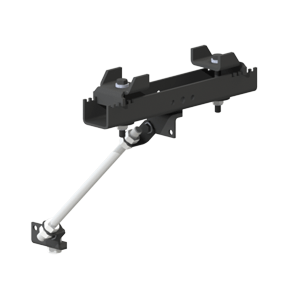

Giằng chống lắc chữ V MRWS41431 giữ ổn định hệ thanh ray nhôm dòng RAD4110, RAD6110 hoặc RAD7510 của Knight.

• Cỡ cánh dầm đỡ kết cấu: 7 in. – 11 in. [178mm – 279mm].
• Dùng khi thanh ren của giá treo dài từ 2 ft. [0.6m] trở lên.
• Chiều dày cánh dầm I tối đa: 7/16″ (Dầm có cánh dày hơn cần giá treo điều chỉnh riêng, cung cấp theo yêu cầu).
• Kèm theo: (6) đai ốc hãm.
• Phủ lớp chống ăn mòn thân thiện môi trường. ** (Autophoretic ACC 900®)
• Thanh ren tùy chọn: đến 12 ft. [3.6m] (mỗi 1 ft. [0.6m] thanh ren thêm làm tăng tổng khối lượng .905 lbs. [0.41kg].)

Bản vẽ CAD
