FullSharp · từ 1991

Tay trợ lực vươn dài dùng air balancer

Tải PDF thông số

Tổng quan

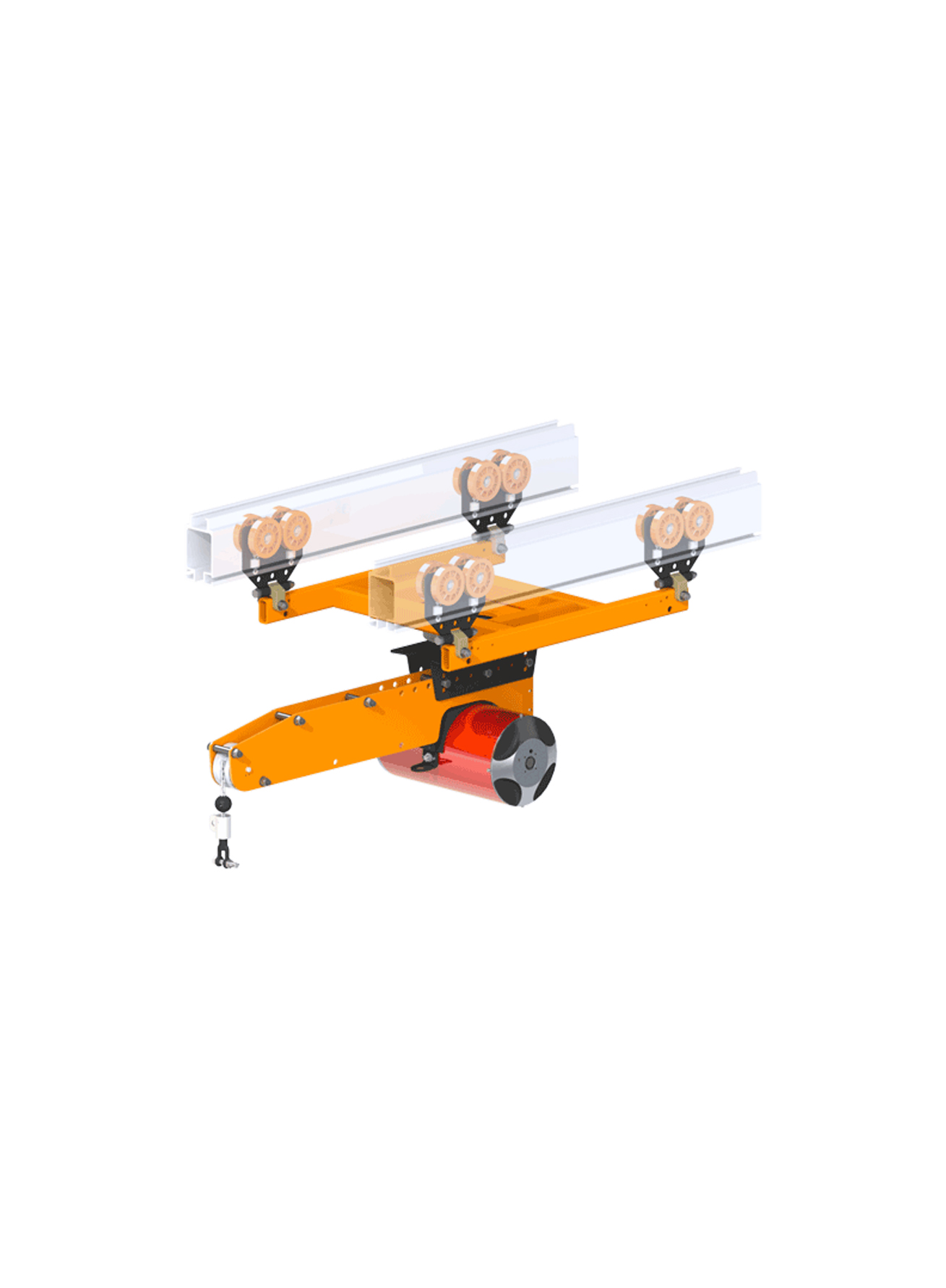

Tay vươn dài Knight gắn air balancer, giúp với ra ngoài giới hạn của hệ thanh ray trên cao trong trạm làm việc. Chỉnh góc và tầm ngang theo từng bước.

Dòng tay trợ lực vươn dài dùng air balancer của Knight giúp người vận hành với ra ngoài giới hạn làm việc của hệ thanh ray trên cao trong một trạm làm việc. Air balancer được lắp trên tay vươn, cho phép nâng và hạ tải có kiểm soát. Tay KEAA2000 và KEAA2500 chạy bên trong hệ thanh ray nhôm Knight dòng RAD4110, RAD6110 hoặc RAD7510.

Khi chọn air balancer (pa lăng cân bằng khí nén) cho ứng dụng nâng, nên lấy tải làm việc bằng 80% tải vận hành. Cách này bù cho dao động bình thường của nguồn khí nén trong nhà máy. Tải làm việc gồm khối lượng chi tiết và khối lượng đồ gá. Tải định mức của balancer tính ở áp suất 100 psi [6.8bar], vì vậy dùng ví dụ sau để tính chính xác khả năng vận hành.

Công thức chọn cỡ air balancer: Ví dụ: khí nén nhà máy 60 psi, balancer loại 350, hệ số tải 80% (0.60 nguồn khí x 350 lbs. = 210 x .80 = 168 lbs. khả năng vận hành).

Thông tin chung

Tính năng

  • Cấu hình dầm cầu đơn hoặc dầm cầu đôi.
  • Chạy bên trong thanh ray Knight dòng RAD4110, RAD6110 hoặc RAD7510.
  • Đạt chuẩn CE.
  • Nhiều cấu hình điều khiển.
  • Chỉnh góc theo bước 10° (lên 10° / xuống 10°).
  • Chỉnh theo phương ngang: đến 6.8 in. [172mm], theo bước 2.3 in.
  • Yêu cầu khí nén sạch, khô, không pha dầu.
  • Tải cân bằng tối đa: đến 700 lbs. [317kg].
  • Hành trình tiêu chuẩn: xem mục thông số.

Lưu ý: Knight khuyến nghị dùng dầu thẩm thấu cấp thực phẩm, hiệu suất cao, chịu cực áp, chống mài mòn (khuyến nghị Lubriplate® 1241) để thấm và bôi trơn cáp. Với xích, khuyến nghị dầu SAE 50 đến 90 EP hoặc dầu máy/dầu bánh răng tương đương.

Ưu điểm

  • Cấu hình dùng xích.
  • Mở rộng vùng với làm việc so với balancer thông thường.
  • Xoay được 360°.
  • Bộ điều khiển bán riêng (lên/xuống hoặc cân bằng).

Thông số tay vươn dài dầm cầu đơn và dầm cầu đôi

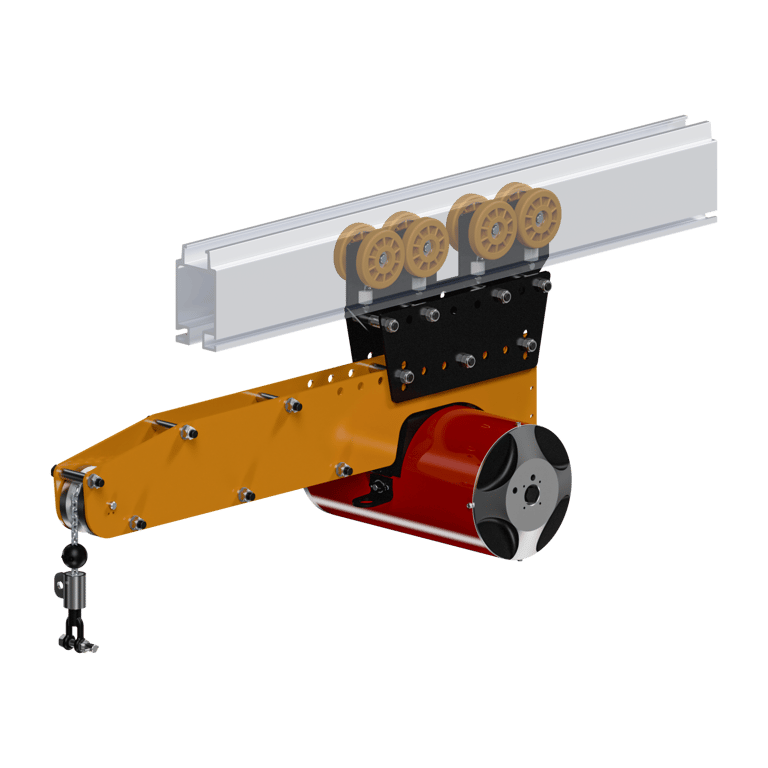

Tay vươn dài dầm cầu đơn

Mã
sản phẩm
Tải nâng
lbs [kg]
Hành trình
in. [mm]
Chiều dài balancer
in. [mm]
KEAA2500-200
200 [90]
110 [2,794]
16.3 [414]
KEAA2500-350
350 [158]
67 [1,702]
16.3 [414]
KEAA2500-500
500 [226]
80 [2,032]
21.5 [546]
KEAA2500-700
700 [317]
50 [1,270]
21.5 [546]

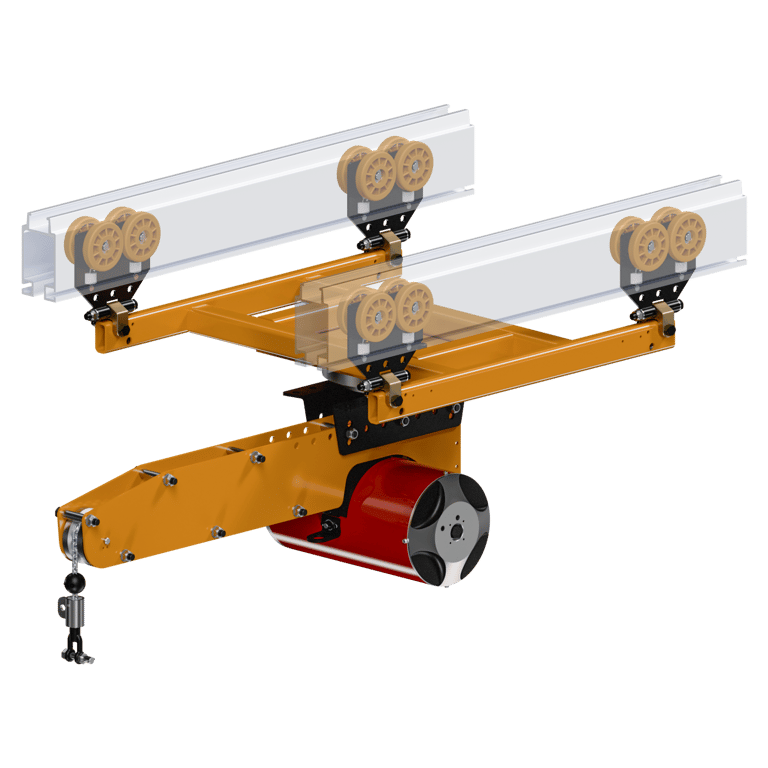

Tay vươn dài dầm cầu đôi

Mã
sản phẩm
Tải nâng
lbs [kg]
Hành trình
in. [mm]
Chiều dài balancer
in. [mm]
KEAA2000-200
200 [90]
110 [2,794]
16.3 [414]
KEAA2000-350
350 [158]
67 [1,702]
16.3 [414]
KEAA2000-500
500 [226]
80 [2,032]
21.5 [546]
KEAA2000-700
700 [317]
50 [1,270]
21.5 [546]

Video

*Tổng hợp ứng dụng

*Tay vươn dài – trợ lực nâng nắp capo

Lắp cụm chia khí (manifold) và tay cầm điều khiển cho air balancer

Lắp bộ cáp an toàn cho air balancer

Lắp air balancer lên thanh ray

Lắp con lăn cho air balancer

Trợ lực nâng lõi đúc

Phụ kiện

Phụ kiện chung 4
Thước đo độ mòn xích chính xác KSAA1003
KSAA1003Thước đo độ mòn xích chính xác
Khối lượng
0.87 lbs [0.39kg]
Xem chi tiếtThước đo độ mòn xích chính xác KSAA1003 dùng để đo độ mòn xích mạ kẽm 4mm/5mm của pa lăng servo và air balancer (pa lăng cân bằng khí nén) Knight.

Xem video hướng dẫn tại đây hoặc trên kênh YouTube của Knight.

  • Kết cấu thép
  • Đo độ mòn xích mạ kẽm 4mm & 5mm của Knight.

Bản vẽ CAD

Ma ní xích an toàn BPA2410
BPA2410Ma ní xích an toàn
Khối lượng
2.7 lbs. [1.23kg]
Xem chi tiếtMa ní xích an toàn BPA2410 của Knight Global nối air balancer với đồ gá và đồ gá cuối (end effector) nhanh và chắc chắn. Ma ní của Knight có đầu chạc cái để nối trực tiếp. Ma ní xích an toàn BPA2410 lắp vào xích của balancer khí nén Knight và có điểm nối xích an toàn chống rơi.
  • Xoay 360 độ.
  • Kết cấu thép.
  • Có điểm nối xích an toàn.
  • Kết nối nhanh và chắc chắn.

Bản vẽ CAD

Móc xích balancer khí nén BPA2113
BPA2113Móc xích balancer khí nén
Khối lượng
2.4 lbs. [1.08kg]
Xem chi tiếtMóc xích balancer khí nén BPA2113 của Knight Global nối air balancer với đồ gá và đồ gá cuối (end effector) nhanh và chắc chắn. Móc là loại Crosby/Bullard® Golden Gate cỡ 2 Pin-Lok, tải 1 tấn, có chốt tự đóng và xoay được 360°.

Hướng dẫn lắp móc này vào xích của Knight: xem video tại đây.

  • Móc Crosby® Bullard (thép carbon) có chốt an toàn tự đóng.
  • Kết nối nhanh và chắc chắn.
  • Xoay 360 độ.

Bản vẽ CAD

Khớp nối/tháo nhanh BPA2035
BPA2035Khớp nối/tháo nhanh
Tải tối đa
700 lbs [318 kgs]
Khối lượng
4.8 lbs. [2.22kg].
Xem chi tiết

Khớp nối/tháo nhanh BPA2035 giúp lắp và tháo đồ gá, đồ gá cuối (end effector) nhanh chóng. Chỉ cần ấn và xoay chốt nhả là tháo ra. Mỗi khớp tháo nhanh kèm hai chốt và nối nhanh được vào xích tải.

  • Xoay 360 độ.
  • Thép hợp kim rèn, tôi và ram.
  • Có điểm nối xích an toàn.
  • Nắp an toàn bằng nylon.
  • Kết nối nhanh và chắc chắn.

Bản vẽ CAD

Con lăn tải 6
Con lăn tải MRTA7706
MRTA7706Con lăn tải
Tải tối đa
3, 000 lbs. [1, 360kg]
Khối lượng
9 lbs. [4.08kg]
Xem chi tiếtCon lăn tải MRTA7706 treo air balancer và đồ gá Knight trên hệ thanh ray nhôm dòng RAD7510.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải MRTA6106
MRTA6106Con lăn tải
Tải tối đa
1, 600 lbs. [725kg]
Khối lượng
6 lbs. [2.72kg]
Xem chi tiếtCon lăn tải MRTA6106 treo air balancer và đồ gá Knight trên hệ thanh ray nhôm dòng RAD6110.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải MRTA4442
MRTA4442Con lăn tải
Tải tối đa
1, 100 lbs. [499kg]
Khối lượng
5 lbs. [2.26kg]
Xem chi tiếtCon lăn tải MRTA4442 treo air balancer và đồ gá Knight trên hệ thanh ray nhôm dòng RAD4110.
  • Khuyên dùng làm con lăn tải tối ưu cho balancer.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải TRT2001
TRT2001Con lăn tải
Tải tối đa
550 lbs. [250kg]
Khối lượng
2 lbs. [0.90kg]
Kiểu cầu trục
Dòng TR2000
Xem chi tiếtTRT2001 của Knight Global di chuyển tải theo phương ngang và treo air balancer, đồ gá, hệ ống treo võng (festoon) của Knight trên hệ thanh ray nhôm dòng TR2000 của Knight.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Không gây cản cho con lăn tải.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải RTA2013
RTA2013Con lăn tải
Tải tối đa
2, 000 lbs. [1, 360kg]
Khối lượng
23 lbs. [10.4kg]
Xem chi tiếtCon lăn tải cho dầm W RTA2013 di chuyển tải theo phương ngang và treo air balancer Knight qua lỗ lắp ở giữa.
  • Chạy trên dầm W, dầm I và ray có bằng sáng chế (Patented Track).
  • Bánh xe thép.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.

Bản vẽ CAD

Con lăn tải RTA2014
RTA2014Con lăn tải
Tải tối đa
2, 000 lbs. [1, 360kg]
Khối lượng
22.1 lbs. [10.2kg]
Xem chi tiếtCon lăn tải cho dầm S RTA2014 di chuyển tải theo phương ngang và treo air balancer Knight qua lỗ lắp ở giữa.
  • Chạy trên dầm S.
  • Bánh xe thép.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.

Bản vẽ CAD

Cáp an toàn 3
Bộ cáp an toàn kèm bu lông mắt FDA4133
FDA4133Bộ cáp an toàn kèm bu lông mắt
Chiều dài
10 ft. [3.048m]
Độ dày cáp
0.25 in. [6mm]
Xem chi tiếtBộ cáp an toàn kèm bu lông mắt FDA4133 của Knight Global giữ cho air balancer hoặc đồ gá không bị tách rời hay rơi khỏi con lăn, xe đầu dầm hoặc giá treo lắp phía trên khi có sự cố.
  • (4) kẹp cáp chữ U Crosby®
  • (2) lót cáp (thimble)
  • (2) bu lông mắt
  • (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 tao x 19 sợi.

Bản vẽ CAD

Bộ cáp an toàn kèm ống ép oval NICORWA4133
NICORWA4133Bộ cáp an toàn kèm ống ép oval
Khối lượng
2 lbs. [.91kg]
Chiều dài
10 ft. [3m]
Độ dày cáp
0.25 in. [6mm]
Xem chi tiếtBộ cáp an toàn NICORWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố.

Thay thế bộ cáp an toàn CAMIRWA4133.

  • (2) ống ép oval bằng đồng
  • (2) khuyên lót cáp
  • (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).
Bộ cáp an toàn RWA4133
RWA4133Bộ cáp an toàn
Chiều dài
6 ft. [1.8m]
Độ dày cáp
0.25 in. [6mm]
Xem chi tiếtRWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố. Đây là bộ cáp an toàn tiêu chuẩn của Knight.
  • Là bộ cáp an toàn tiêu chuẩn của Knight.
  • (4) khóa cáp Crosby®
  • (2) khuyên lót cáp
  • (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).
Bộ điều khiển khí nén 8

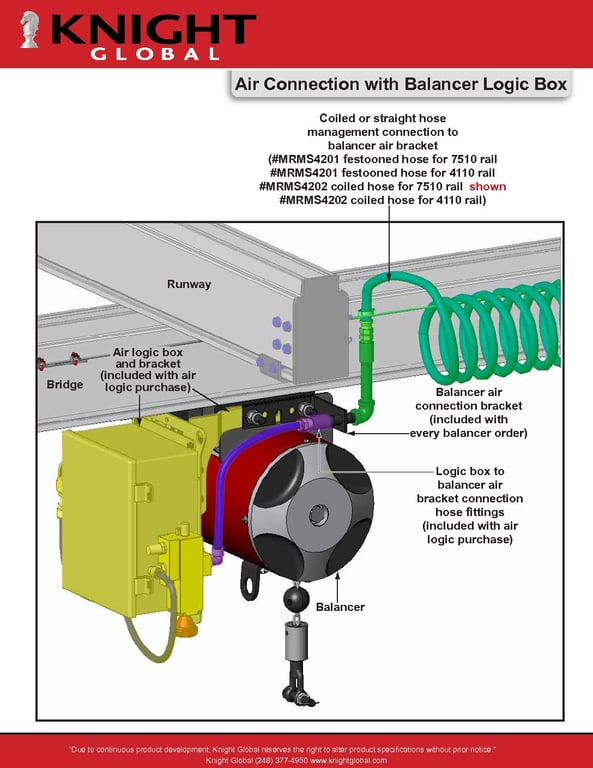

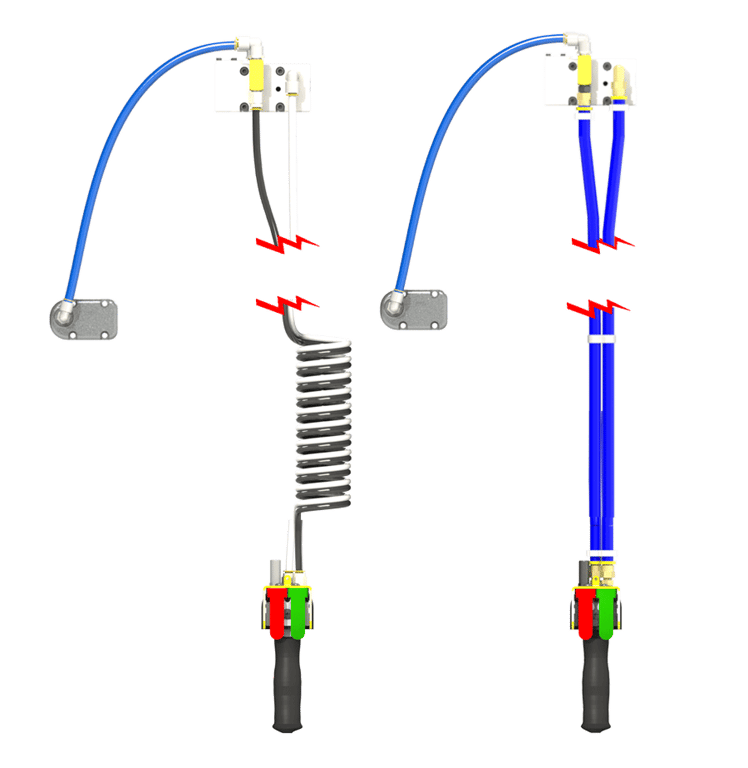

Bộ nối khí với hộp logic của balancer
Bộ nối khí với hộp logic của balancer
Xem chi tiếtBộ quản lý ống hơi dạng lò xo hoặc thẳng, nối điều khiển vào hộp logic của balancer.
  • Hộp logic khí nén và giá đỡ.
  • Đầu nối ống hơi từ hộp logic đến giá khí của balancer

Bản vẽ CAD

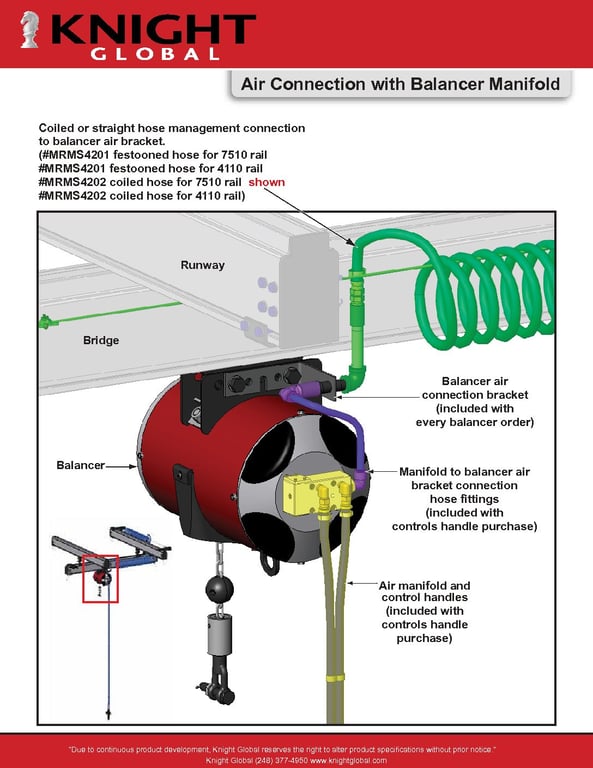

Bộ nối khí với ống góp (manifold) của balancer
Bộ nối khí với ống góp (manifold) của balancer
Xem chi tiếtBộ quản lý ống hơi dạng lò xo hoặc thẳng, nối vào giá khí của balancer.
  • Đầu nối ống hơi từ ống góp (manifold) đến giá khí của balancer.
  • Ống góp khí (manifold) và tay cầm điều khiển.

Bản vẽ CAD

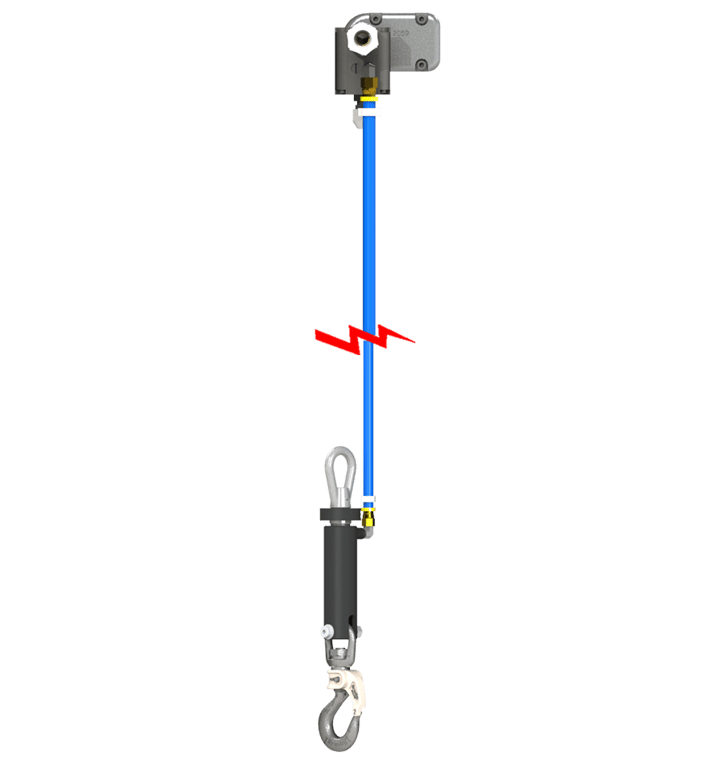

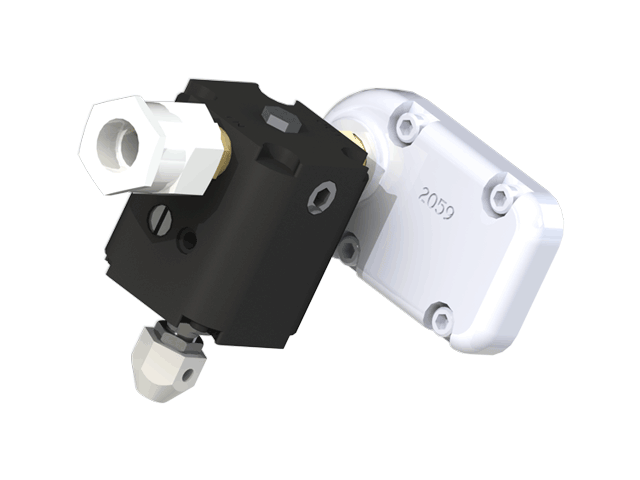

Mô-đun điều khiển balancer đơn BCS2018
BCS2018Mô-đun điều khiển balancer đơn
Tải tối đa
150 lbs. [68kg].
Khối lượng
2.2 lbs. [0.99kg]
Xem chi tiếtCân bằng một vật đơn lẻ mà không cần tay điều khiển treo riêng. Cho phép thao tác rảnh tay trong khi giữ một khối lượng cố định ở trạng thái không trọng lực. BCS2018 phù hợp cho dụng cụ siết vặn và nên dùng cho ứng dụng không vượt quá 150 lbs. [68kg] (gồm đồ gá cuối và chi tiết).
  • Giữ một khối lượng cố định ở trạng thái không trọng lực.
  • Phù hợp để cân bằng dụng cụ siết vặn.
  • Cân bằng một vật đơn lẻ mà không cần tay điều khiển treo riêng.
  • Cho phép thao tác rảnh tay.

Bản vẽ CAD

Mô-đun điều khiển balancer đơn xả khí lưu lượng cao BCS2090 & BCS2322
BCS2090 & BCS2322Mô-đun điều khiển balancer đơn xả khí lưu lượng cao
Chiều dài
10 ft. [3m]
Kiểu ống
Ống thẳng
Xem chi tiếtMô-đun điều khiển balancer đơn xả khí lưu lượng cao BCS2090 & BCS2322 thường dùng cho ứng dụng gần mức tải tối đa hoặc tải nặng. Mô-đun không cần tay điều khiển treo riêng và giúp người vận hành điều khiển chế độ cân bằng của chi tiết nặng, như đồ gá đặt, hiệu quả hơn.
  • Không cho phép khối lượng thay đổi.
  • Giúp tăng lưu lượng khí.
  • Xả khí hiệu quả hơn.
  • BCS2090 – tải dưới 250 lbs. [113kg].
  • BCS2322 – tải đến 500 lbs. [227kg].

Bản vẽ CAD

Bộ điều khiển balancer chạm nhẹ (Feather-Touch) BCS2213 & BCS2214
BCS2213 & BCS2214Bộ điều khiển balancer chạm nhẹ (Feather-Touch)
Tải tối đa
100 lbs. [45kg] at 80 psi
Khối lượng
12.4 lbs. [5.64kg].
Chiều dài
10 ft. [3m]
Kiểu ống
Chỉ ống hơi thẳng
Cấu hình
Nằm ngang hoặc thẳng đứng
Xem chi tiết

Tay cầm điều khiển air balancer chạm nhẹ (Feather-Touch) BCS2213 và BCS2214 thường dùng cho ứng dụng tải nhẹ. Tay cầm được kích hoạt bằng cách đẩy tay cầm lên hoặc kéo xuống. Tay cầm Feather-Touch của Knight có loại nằm ngang (BCS2213) hoặc thẳng đứng (BCS2214), ống hơi dài tiêu chuẩn đến 10 ft. [3m] (chỉ ống thẳng).

  • Không cần tay điều khiển treo riêng.
  • Người vận hành điều khiển lên xuống ngay sát chi tiết.
  • Tay cầm nằm ngang (BCS2213)
  • Tay cầm thẳng đứng (BCS2214)

Bản vẽ CAD

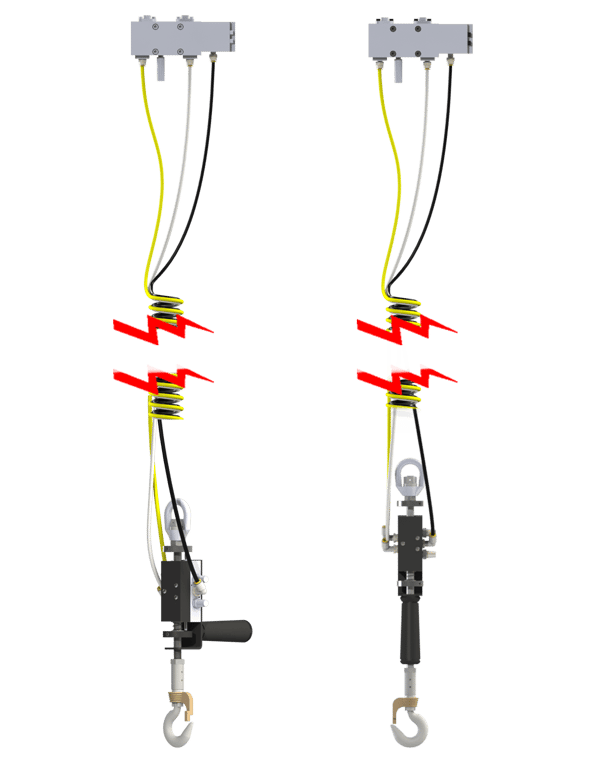

Bộ điều khiển balancer hai mức cân bằng BCS2215 & BCS2323
BCS2215 & BCS2323Bộ điều khiển balancer hai mức cân bằng
Khối lượng
10.2 lbs. [4.63kg].
Chiều dài
10 ft. [3m]
Kiểu ống
BCS2323: ống hơi thẳng, BCS2215: ống hơi lò xo
Cấu hình
(2) nút bấm
Xem chi tiết

Bộ điều khiển cân bằng khí hai mức BCS2215 và BCS2323 giữ được (2) mức khối lượng khác nhau ở trạng thái không trọng lực. Với thiết bị trợ lực nâng (LAD), mức thứ nhất là thiết bị chưa mang tải, chưa kẹp chi tiết. Mức thứ hai là thiết bị đã kẹp chắc chi tiết cần nâng/di chuyển.

Khối lượng chi tiết không được lệch quá +/- 2.5 lbs so với điểm đặt của van điều áp, nếu không tải sẽ bị trôi LÊN hoặc XUỐNG tùy khối lượng lớn hơn hay nhỏ hơn điểm đặt ban đầu.

Bộ điều khiển cân bằng khí hai mức của Knight có loại ống hơi thẳng (BCS2323) hoặc ống lò xo (BCS2215), chiều dài tiêu chuẩn 10 ft. [3 mét].

  • Điều khiển (2) mức khối lượng khác nhau ở trạng thái không trọng lực.
  • Nút trên tay điều khiển treo chọn mức cân bằng người vận hành cần.
  • Chủ yếu dùng cho ứng dụng rảnh tay, khi người vận hành nhấc chi tiết lên rồi đặt xuống.
  • Cân bằng hai mức tạo trạng thái không trọng lực cho đồ gá cuối khi có hoặc không có chi tiết.
  • Tay nắm công thái học.
  • Tấm bảo vệ cần gạt ngón cái, tránh vô tình ấn cần điều khiển.

Bản vẽ CAD

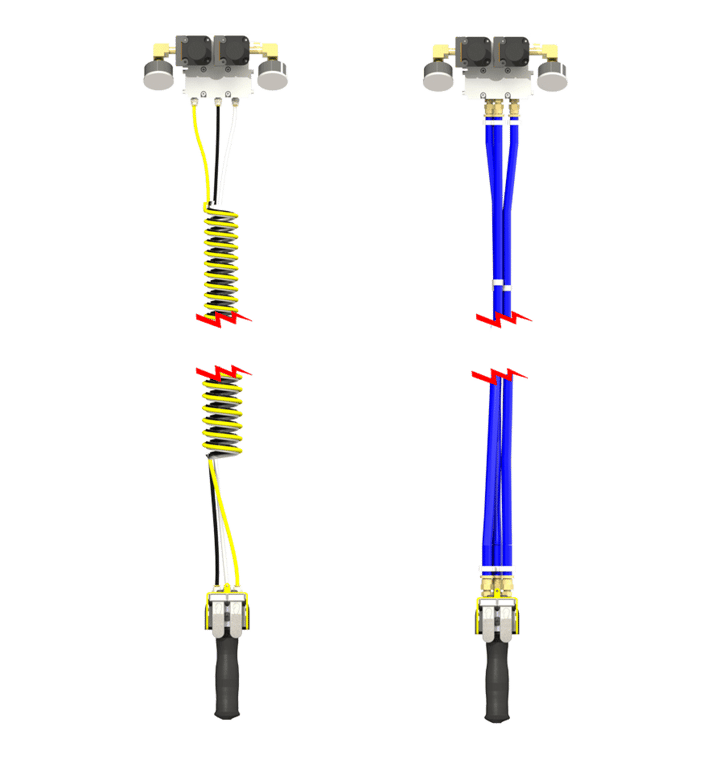

Tay điều khiển treo lên/xuống cho balancer đôi (tandem) BCS2326 & BCS3330
BCS2326 & BCS3330Tay điều khiển treo lên/xuống cho balancer đôi (tandem)
Chiều dài
10 ft. [3m]
Kiểu tay cầm
BPA9300
Kiểu ống
BCS3330: ống thẳng, BCS2326: ống lò xo
Cấu hình
(2) nút bấm
Xem chi tiết

Tay điều khiển treo lên/xuống tandem thường dùng để điều khiển cặp air balancer (balancer khí nén) chạy đôi và tay điều khiển treo lên/xuống của Knight Global. Có loại ống hơi lò xo (BCS2326) hoặc ống thẳng (BCS3330), chiều dài tiêu chuẩn đến 10 ft. [3m].

  • (1) cụm van khí nén BPA9050B.
  • Van 2 ngả dùng cho air balancer tác động đơn hoặc thiết bị trợ lực nâng chuyển động lên/xuống.
  • Tay nắm công thái học.
  • Tấm bảo vệ cần gạt ngón cái, tránh vô tình ấn cần điều khiển.

Bản vẽ CAD

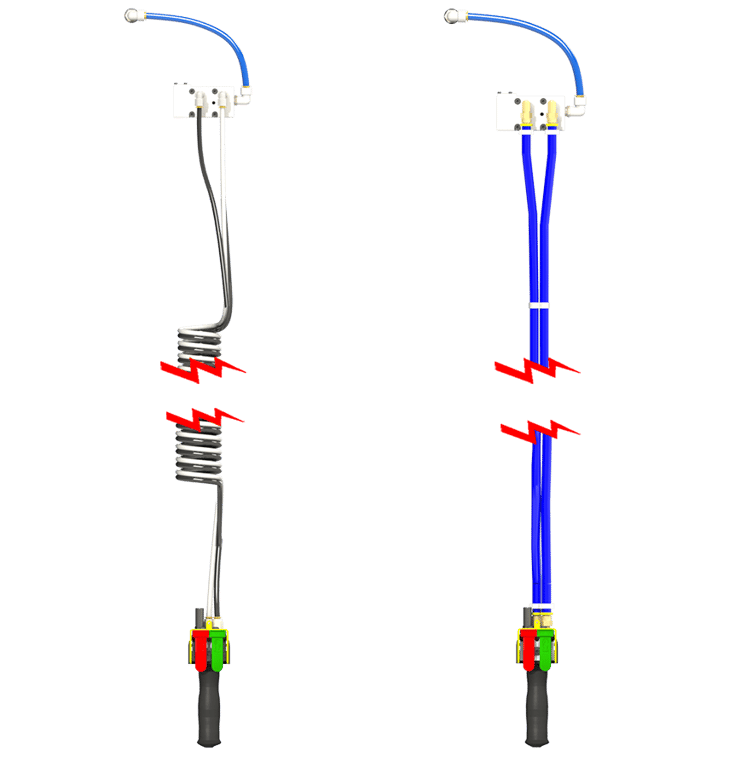

Tay điều khiển treo lên/xuống và bộ ống góp (manifold) BCS3017 & BCS3320
BCS3017 & BCS3320Tay điều khiển treo lên/xuống và bộ ống góp (manifold)
Chiều dài
10 ft. [3m]
Kiểu tay cầm
BPA9300
Kiểu ống
BCS3017: ống thẳng, BCS3320: ống lò xo
Cấu hình
(2) nút bấm
Xem chi tiếtTay điều khiển treo lên/xuống BCS3017 & BCS3320 là tay cầm điều khiển tiêu chuẩn, có điều chỉnh tốc độ vô cấp để nâng hạ các tải có khối lượng khác nhau. Kèm bộ ống góp (manifold). BCS3017: ống hơi thẳng; BCS3320: ống hơi lò xo
  • (1) cụm van khí nén BPA9050B.
  • Van 2 ngả cho chuyển động lên/xuống.
  • Tay nắm công thái học.
  • Tấm bảo vệ cần gạt ngón cái.
  • Kèm bộ ống góp (manifold).

Bản vẽ CAD

Tài liệu kỹ thuật

Catalogue

Bản vẽ CAD

Hướng dẫn lắp đặt

Sách hướng dẫn vận hành

Bảng thông số

Sản phẩm cùng nhóm

Air balancer tang đôi SDS
Air balancer tang đôi SDS
Air balancer có bộ kiểm soát thu cáp ngoài (EX)
Air balancer có bộ kiểm soát thu cáp ngoài (EX)
Air balancer có công tắc hành trình (Limit Switch)
Air balancer có công tắc hành trình (Limit Switch)
Air balancer mắc ròng rọc dùng cáp/xích
Air balancer mắc ròng rọc dùng cáp/xích
Air balancer Safety Drop Stop (SDS)
Air balancer Safety Drop Stop (SDS)

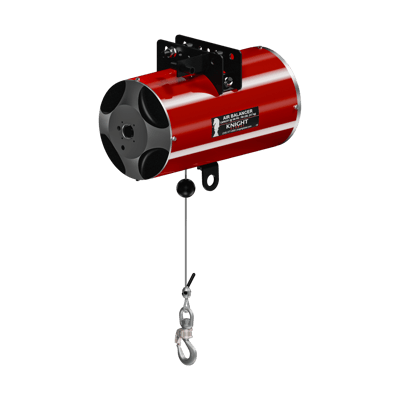

Air balancer đơn dùng cáp/xích
Air balancer đơn dùng cáp/xích
Air balancer đôi (Tandem) dạng cáp/xích
Air balancer đôi (Tandem) dạng cáp/xích

Cần tư vấn cấu hình Knight Global?

Gửi ảnh, khối lượng và kích thước vật cần nâng. FullSharp là đại diện Knight Global, tư vấn cấu hình và báo giá trong 24 giờ.

Liên hệ tư vấn
