Reeved cable/Chain pneumatic Balancer Series

RKBA — Loại Dùng Cáp — **RKBA — loại dùng cáp**

RKBC — Loại Dùng Xích — **RKBC — loại dùng xích**

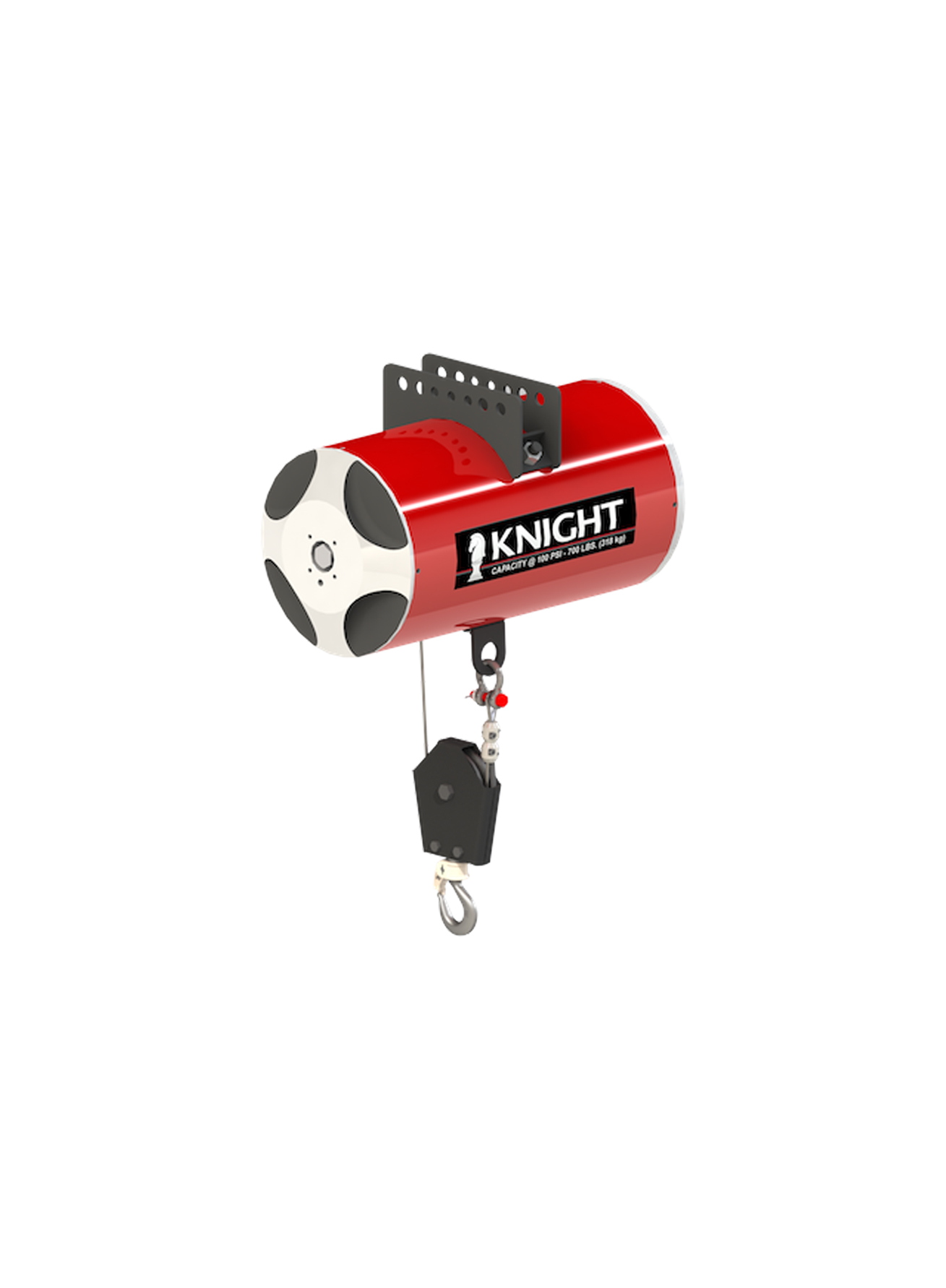

Palăng cân bằng khí nén loại ròng rọc (Cáp / xích)

Series: RKBA450 / RKBA700 / RKBA1000 / RKBA1400 | RKBC400 / RKBC700 / RKBC1000 / RKBC1400

Dòng palăng cân bằng khí nén có ròng rọc (Reeved Series) được thiết kế chủ yếu cho các tải trọng vượt quá 450 lbs [204 kg]. Cơ chế ròng rọc giúp tăng lợi thế cơ học, đồng thời hành trình nâng chỉ bằng một nửa so với palăng cân bằng tiêu chuẩn.

Palăng cân bằng loại ròng rọc được trang bị tiêu chuẩn móc xoay trên ròng rọc để đảm bảo vận hành linh hoạt và an toàn. Khuyến nghị sử dụng 80% tải trọng vận hành nhằm bù đắp dao động áp suất khí nén trong nhà máy. Thiết bị được định mức tại 100 psi [6.8 bar].

Ví dụ: khí nhà máy 60 psi × palăng 350 lbs × 0.80 = 168 lbs năng lực thực tế vận hành

Số Model — Series Cáp (RKBA): RKBA450-036 | RKBA450-55 | RKBA700-036 | RKBA1000-040 | RKBA1400-027

Số Model — Series Xích (RKBC): RKBC400-055 | RKBC450-33 | RKBC700-033 | RKBC1000-040 | RKBC1400-026

Tính năng & lợi ích

Tính Năng

Đạt chuẩn CE (CE Compliant)
Hai phiên bản: Dùng Cáp (Cable) hoặc Dùng Xích (Chain)
Vận hành không cần tay (Hands-Free Operation)
Chế độ "Float" (cân bằng tự do) tiêu chuẩn
Bộ điều khiển thu hồi ly tâm tích hợp bên trong
Yêu cầu khí nén sạch/khô, không bôi trơn
Tải cân bằng tối đa: đến 1.400 lbs [635 kg]
Hành trình tiêu chuẩn: đến 55 in. [1.397 mm]
Ròng rọc tăng lợi thế cơ học gấp đôi

Lợi ích & tuỳ chọn

Tuỳ chọn bộ điều khiển thu hồi bên ngoài (External Retract)
Tuỳ chọn công tắc giới hạn hành trình (Limit Switch)
Tuỳ chọn điều khiển High Relieving & Feathertouch
Nhiều bộ kit treo (Suspension Kit) phù hợp
Tích hợp dễ dàng với ray nhôm Knight RAD4110/6110/7510
Hỗ trợ kết nối khớp xoay khí nén (Rotary Union)
Ròng rọc cáp BPA2065 — tăng gấp đôi tải trọng RKBA
Ròng rọc xích BPA2066 — tăng gấp đôi tải trọng RKBC

Palăng cân bằng cáp ròng rọc — Series RKBA

Mã Model	Tải Trọng Định Mức		Hành Trình Tối Đa
Mã Model	lbs	kg	in.	mm
RKBA450-036	450	204	36	914
RKBA450-55	450	204	55	1.397
RKBA700-036	700	318	36	914
RKBA1000-040	1.000	454	40	1.016
RKBA1400-027	1.400	635	27	685

Palăng cân bằng xích ròng rọc — Series RKBC

Mã Model	Tải Trọng Định Mức		Hành Trình Tối Đa
Mã Model	lbs	kg	in.	mm
RKBC400-055	400	181	55	1.397
RKBC450-33	450	204	33	818
RKBC700-033	700	318	33	818
RKBC1000-040	1.000	454	40	1.016
RKBC1400-026	1.400	635	26	685

Thông số kỹ thuật chi tiết — RKBA Series

*Lưu ý: (A) = Đường kính xilanh, (B) = Chiều cao tối thiểu, (C) = Chiều dài thân, (D) = Chiều rộng tổng thể.

Model	(A) in. [mm]		(B) Min. in. [mm]		(C) in. [mm]		(D) in. [mm]		Khối Lượng
Model	in.	mm	in.	mm	in.	mm	in.	mm	lbs	kg
RKBA450-036	8½	216	23	584	6½	165	15½	394	63,6	29
RKBA450-055	10¾	273	28	711	10¾	273	16½	419	94,4	43
RKBA700-036	8¾	222	28	711	8¾	222	16¾	426	77,8	35
RKBA1000-040	9¾	248	28	711	10¾	273	16½	419	115,8	53
RKBA1400-027	9¾	248	28	711	10¾	273	21 13/16	554	92,8	42

Thông số kỹ thuật chi tiết — RKBC Series

Model	(A) in. [mm]		(B) Min. in. [mm]		(C) in. [mm]		(D) in. [mm]		Khối Lượng
Model	in.	mm	in.	mm	in.	mm	in.	mm	lbs	kg
RKBC400-055	8½	216	16½	419	6½	165	15½	394	98,8	45
RKBC450-033	10¾	273	20½	521	10¾	273	16½	419	68,4	31
RKBC700-033	8¾	222	18½	470	8¾	222	16¾	426	83,4	38
RKBC1000-040	9¾	248	20½	521	10¾	273	16½	419	123,4	56
RKBC1400-026	9¾	248	20½	521	10¾	273	21 13/16	554	98,8	45

Tổng Hợp Ứng Dụng Thực Tế

Khớp Nối Quay Khí Nén Cho Palăng

Palăng Cân Bằng Cáp/Xích Ròng Rọc

Palăng Tiêu Chuẩn VS. Palăng Thu Hồi Bên Ngoài

Lắp Đặt Móc Cáp Palăng Khí Nén

Lắp Đặt Manifold & Tay Cầm Điều Khiển

Lắp Đặt Bộ Cáp An Toàn

Lắp Palăng Lên Ray

Lắp Xe Con (Trolley) Cho Palăng Khí Nén

Thiết Bị Hỗ Trợ Nâng Dạng Treo

Phụ kiện ròng rọc & kết nối

Ròng Rọc Cáp<br /> Reeved Cable Pulley — Ròng rọc cáp
reeved cable pulleyBPA2065
4,4 lbs [2,0 kg]
RKBA

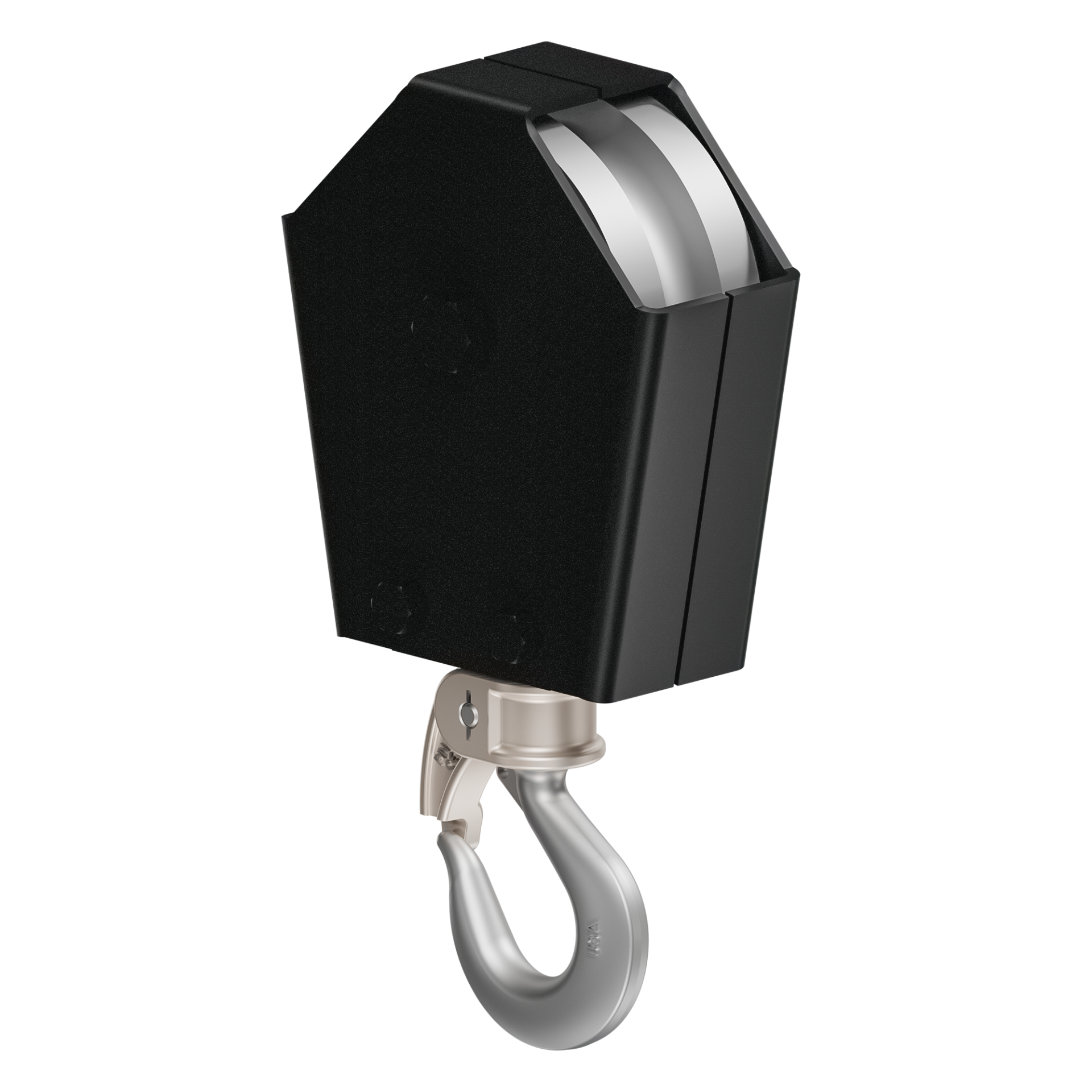

Ròng Rọc Xích<br /> Reeved Chain Pulley — Ròng rọc xích

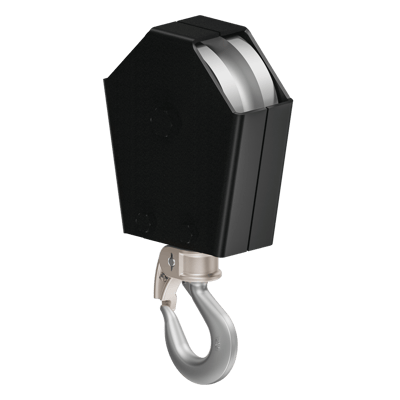

reeved chain pulleyBPA2066
6,1 lbs [2,77 kg]
RKBC

Khoá Xích Xoay An Toàn<br /> Safety Chain Shackle — Khoá xích xoay an toàn
safety chain shackleBPA2410
2,7 lbs [1,23 kg]
360°

Móc Xích Cân Bằng<br /> Crosby® Bullard tự đóng — Móc xích cân bằng
crosby® bullard tự đóngBPA2113
2,4 lbs [1,08 kg]
Hook

Khớp Tháo Lắp Nhanh<br /> Quick Connect / Disconnect — Khớp tháo lắp nhanh
quick connect / disconnectBPA2035
4,8 lbs [2,22 kg]
700lbs

Thước Đo Độ Mòn Xích<br /> Chain Wear Gauge 4mm & 5mm — Thước đo độ mòn xích
chain wear gauge 4mm & 5mmKSAA1003
0,87 lbs [0,39 kg]
Gauge

Con chạy tải (Load trolley)

Con Chạy Tải — Ray RAD7510<br /> Tải tối đa 3.000 lbs [1.360 kg] — Con Chạy Tải — Ray RAD7510
Tải tối đa 3.000 lbs [1.360 kg]MRTA7706
9 lbs [4,08 kg]
RAD7510

Con Chạy Tải — Ray RAD6110<br /> Tải tối đa 1.600 lbs [725 kg] — Con Chạy Tải — Ray RAD6110
Tải tối đa 1.600 lbs [725 kg]MRTA6106
6 lbs [2,72 kg]
RAD6110

Con Chạy Tải — Ray RAD4110<br /> Tải tối đa 1.100 lbs [499 kg] — Con Chạy Tải — Ray RAD4110
Tải tối đa 1.100 lbs [499 kg]MRTA4442
5 lbs [2,26 kg]
RAD4110

Con Chạy Tải — Ray TR2000<br /> Tải tối đa 550 lbs [250 kg] — Con Chạy Tải — Ray TR2000
Tải tối đa 550 lbs [250 kg]TRT2001
2 lbs [0,90 kg]
TR2000

Con Chạy Dầm W / I-Beam<br /> Tải tối đa 3.000 lbs [1.360 kg] — Con Chạy Dầm W / I-Beam
Tải tối đa 3.000 lbs [1.360 kg]RTA2013
23 lbs [10,4 kg]
W-Beam · I-Beam

Con Chạy Dầm S (S-Beam)<br /> Tải tối đa 3.000 lbs [1.360 kg] — Con Chạy Dầm S (S-Beam)
Tải tối đa 3.000 lbs [1.360 kg]RTA2014
22,1 lbs [10,2 kg]
S-Beam

Bộ điều khiển khí nén (Pneumatic controls)

Module Điều Khiển Đơn<br /> Lý tưởng cho dụng cụ siết — Module Điều Khiển Đơn
Lý tưởng cho dụng cụ siếtBCS2018
2,2 lbs [0,99 kg]
150lbs

Module High Relieving<br /> 2090: ≤250 lbs / 2322: ≤500 lbs — Module High Relieving
2090: ≤250 lbs / 2322: ≤500 lbsBCS2090 / BCS2322
Ống thẳng 10 ft [3 m]
Heavy

Tay Điều Khiển Feather-Touch<br /> Tay ngang / tay đứng — Tay Điều Khiển Feather-Touch
Tay ngang / tay đứngBCS2213 / BCS2214
12,4 lbs [5,64 kg]
100lbs

Tay Điều Khiển Kép (Dual)<br /> Hỗ trợ 2 mức tải zero-gravity — Tay Điều Khiển Kép (Dual)
Hỗ trợ 2 mức tải zero-gravityBCS2215 / BCS2323
10,2 lbs [4,63 kg]
Dual

Pendant Lên/Xuống + Manifold Kit<br /> Ống thẳng / xoắn 10 ft [3 m] — Pendant Lên/Xuống + Manifold Kit
Ống thẳng / xoắn 10 ft [3 m]BCS3017 / BCS3320
2 nút điều khiển
Standard

Pendant Tandem Lên/Xuống<br /> Dùng cho palăng cân bằng Tandem — Pendant Tandem Lên/Xuống
Dùng cho palăng cân bằng TandemBCS2326 / BCS3330
Ống xoắn / thẳng
Tandem

Bộ cáp an toàn (Safety cable kits)

Cáp An Toàn Tiêu Chuẩn<br /> 4 kẹp Crosby® + 2 vòng đệm — Cáp An Toàn Tiêu Chuẩn
4 kẹp Crosby® + 2 vòng đệmRWA4133
6 ft [1,8 m] / 6 mm
Standard

Cáp An Toàn Eye Bolt<br /> Eye Bolt Safety Cable Kit — Cáp an toàn eye bolt
eye bolt safety cable kitFDA4133
10 ft [3 m] / 6 mm
Eye Bolt

Cáp An Toàn Chụp Oval<br /> 2 chụp đồng oval + 2 vòng đệm — Cáp An Toàn Chụp Oval
2 chụp đồng oval + 2 vòng đệmNICORWA4133
2 lbs [0,91 kg]
Oval

Tài liệu kỹ thuật

Catalogue (Brochure)

Brochure Palăng Cân Bằng Khí Nén Knight GlobalPDF

Spec sheet & CAD drawings

Sổ tay vận hành & xử lý sự cố

Hướng dẫn lắp đặt & kết nối

FULL-SHARP AUTOMATIZED VN CO., LTD (FULLSHARP)
Nhà phân phối uỷ quyền Palăng Cân Bằng Khí Nén & thiết bị nâng hạ Knight Global tại Việt Nam
Để được tư vấn cấu hình RKBA/RKBC phù hợp với dự án, vui lòng liên hệ đại diện FULLSHARP để nhận báo giá và bản vẽ thiết kế chi tiết.
