Air balancer tang đôi SDS

Tải PDF thông số

Tổng quan

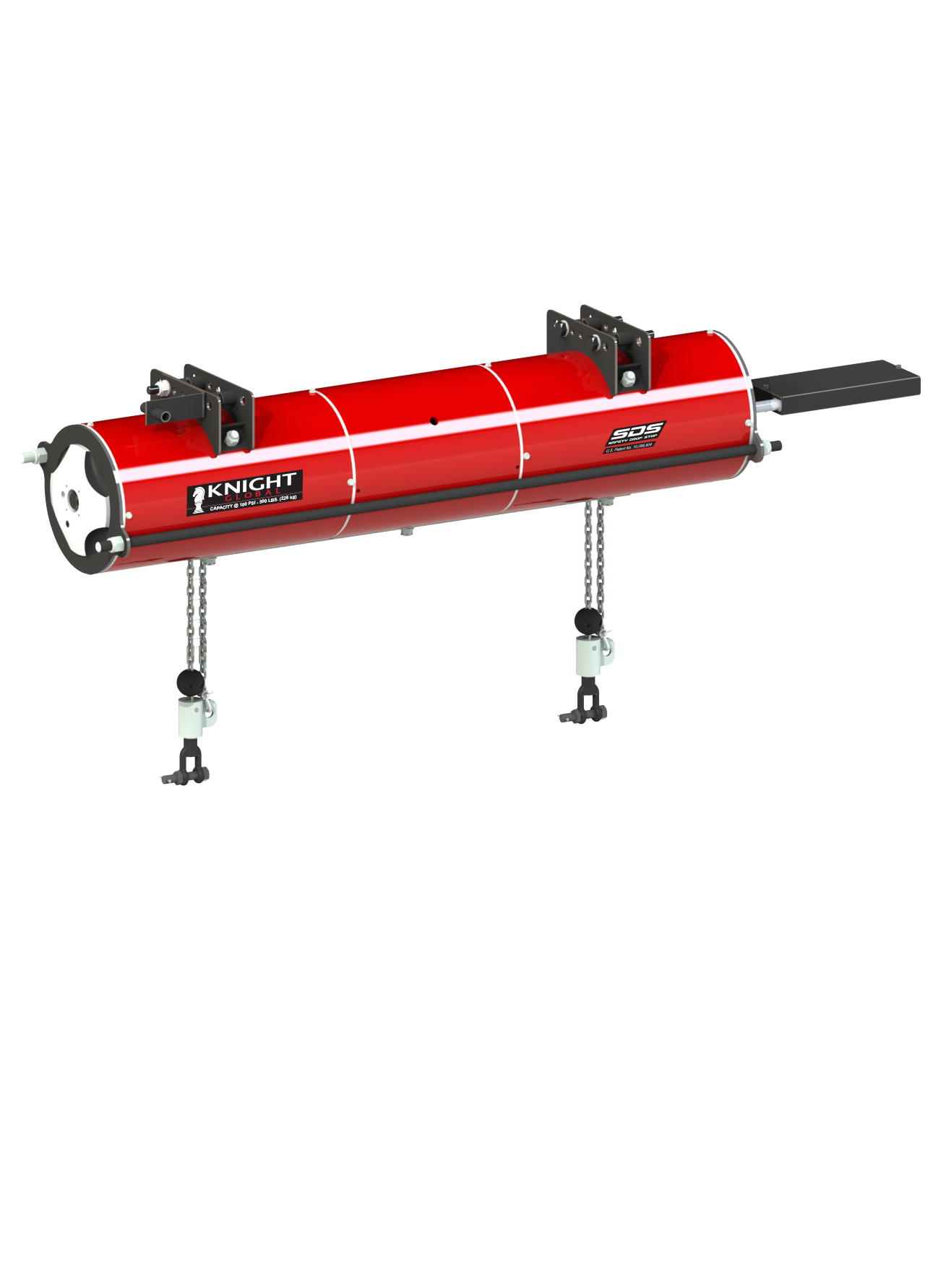

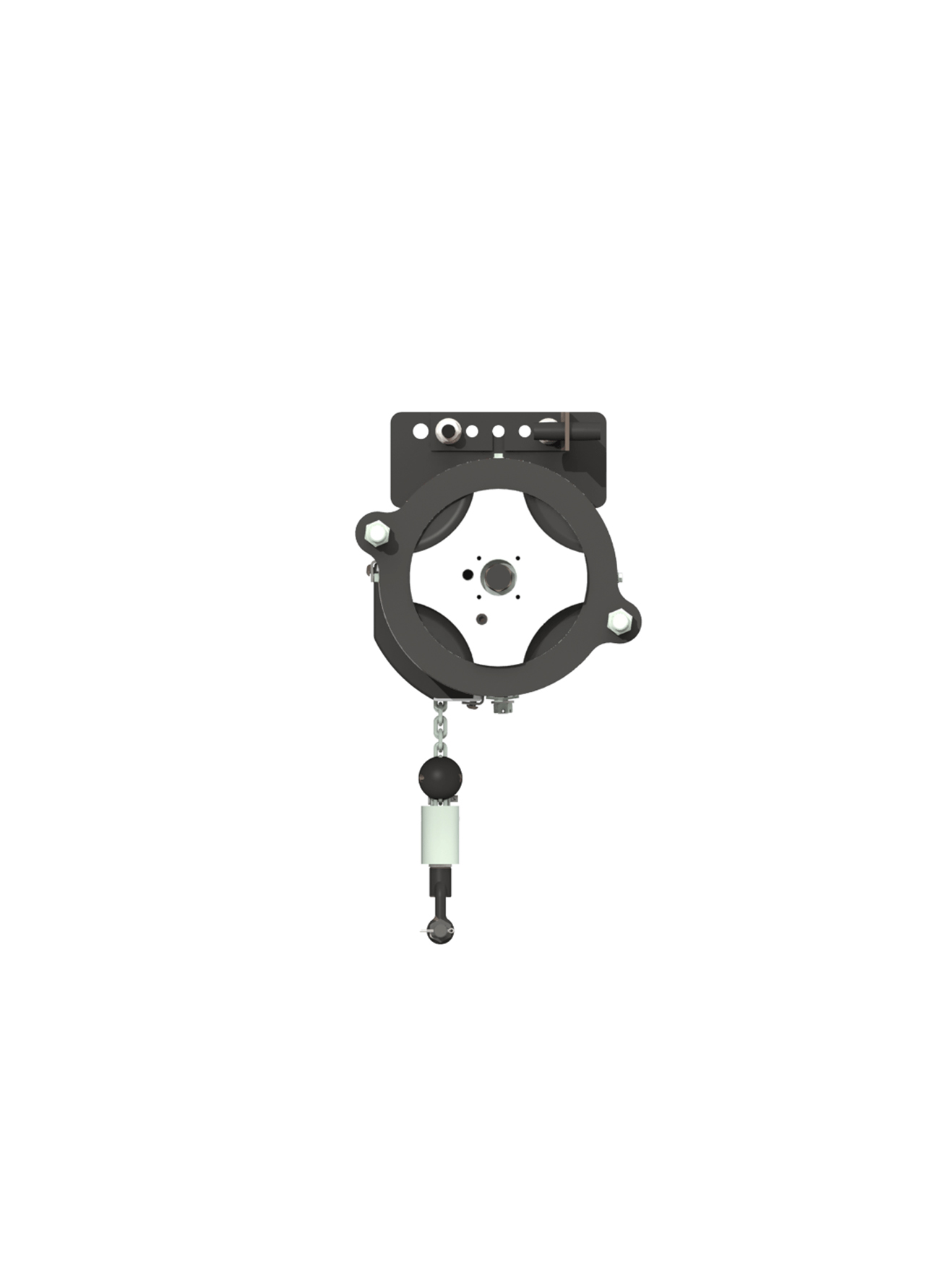

Air balancer tang đôi của Knight Global có hai tang đồng bộ trong một vỏ, nâng và cân bằng tải cồng kềnh hoặc lệch tâm tại hai điểm treo.

Knight thiết kế air balancer “tang đôi” (Dual Drum) có tính năng xích kép Safety Drop Stop “SDS” đã được cấp bằng sáng chế. Loại air balancer này thường dùng cho ứng dụng cần thao tác chi tiết lớn hoặc cồng kềnh. Ngoài ra, một điểm treo đơn có thể không giữ ổn định được chi tiết dài. Một số ứng dụng yêu cầu đồ gá luôn vuông góc với chi tiết, và hai (2) điểm móc giúp đồ gá không bị xoay.

Với hai tang cuốn đồng bộ trong cùng một vỏ, air balancer tang đôi cân bằng tốt hơn cho tải có khối lượng phân bố lệch hoặc hình dạng khó thao tác, nhờ nâng và cân bằng tại hai điểm treo.

Air balancer này được trang bị điều khiển thu xích ngoài (external retract). Có thể đặt thêm công tắc hành trình (limit switch) tùy chọn.

Air balancer dùng trong ứng dụng cần trạng thái “thả nổi” (float). Chế độ thả nổi cho phép định vị cuối cùng mà không cần dùng tay giữ tải. Tốc độ lên/xuống của air balancer nhanh hơn pa lăng và cho phép thao tác nhích nhẹ (feathering) khi định vị tải. Hộp điều khiển được thiết kế công thái học với cần gạt ngón cái phân biệt bằng màu.

Air balancer xích của Knight dùng xích nâng cấp 80 chế tạo riêng, được xử lý đặc biệt để tăng tuổi thọ xích tới 300% so với xích nâng cấp 80 tiêu chuẩn.

Mã model dòng DKBCS:
DKBC500S-078 & DKBC700S-048

Thông tin chung

Tính năng

  • Đáp ứng CE theo yêu cầu.

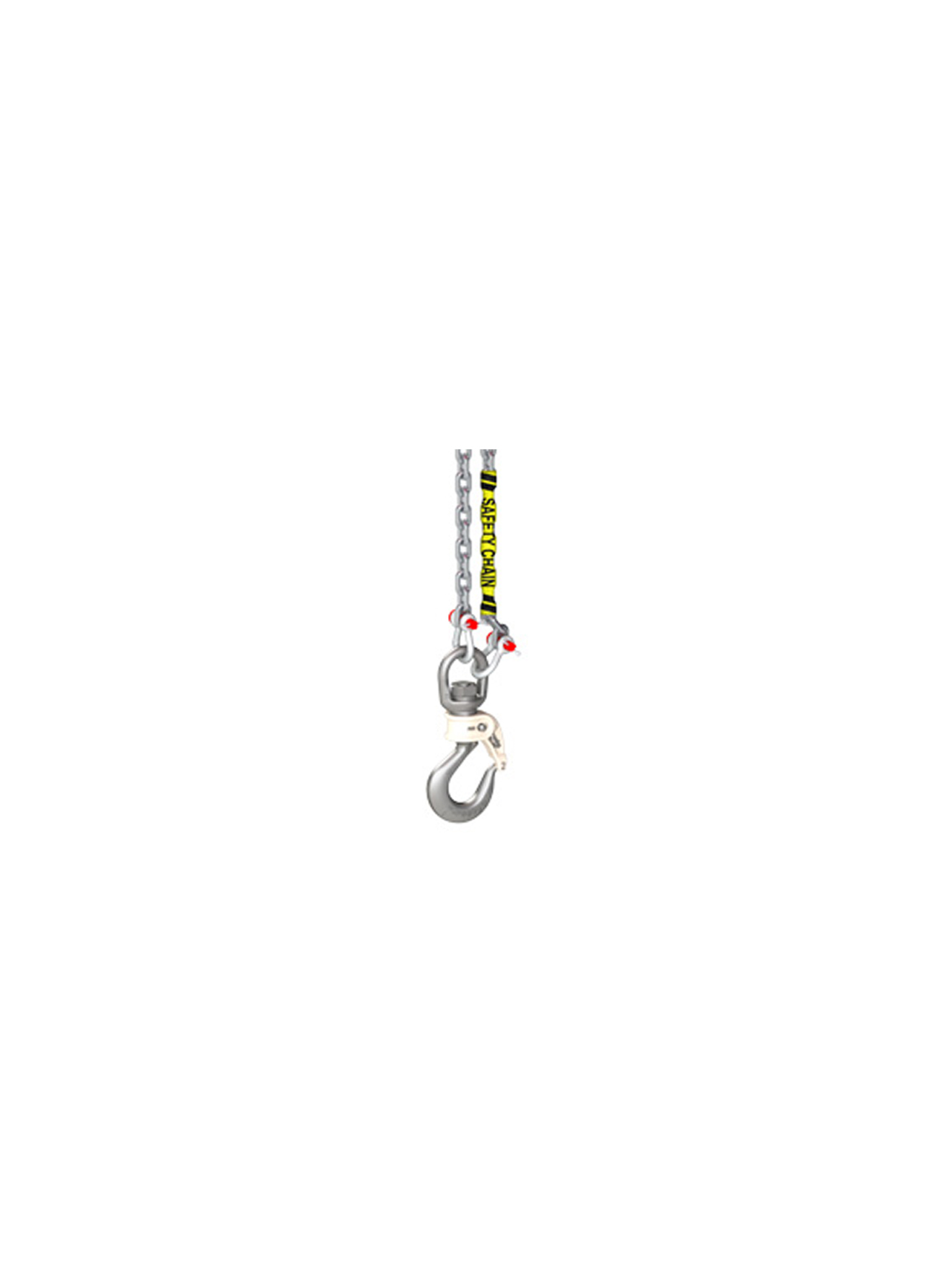

  • Thiết kế xích dự phòng để vận hành an toàn:
    • Xích tải: mang tải.
    • Xích an toàn: chạy song song để dự phòng.
  • Vận hành không cần tay giữ tải.
  • Chế độ thả nổi (Float) tiêu chuẩn.
  • Điều khiển thu xích ngoài.
  • Yêu cầu khí nén sạch, khô, không pha dầu.
  • Tải cân bằng tối đa: tới 700 lbs. [318kg].
  • Hành trình tiêu chuẩn: tới 78 in. [1981mm].

Lợi ích và tùy chọn

  • Tùy chọn công tắc hành trình (1 hoặc 2)
  • Tùy chọn điều khiển High Relieving và Feathertouch.
  • Có nhiều bộ treo để lựa chọn.

Thông số dòng DKBCS

Thông số dòng DKBCS

Mã modelTải nâng lbs. [kg]Hành trình in. [mm]
DKBC500S-078-33-EX500 [227]78 [1981]
DKBC500S-078-33-LS1500 [227]78 [1981]
DKBC500S-078-33-LS2500 [227]78 [1981]
DKBC500S-078-38-EX500 [227]78 [1981]
DKBC500S-078-38-LS1500 [227]78 [1981]
DKBC500S-078-38-LS2500 [227]78 [1981]
DKBC700S-048-33-EX700 [318]48 [1219]
DKBC700S-048-33-LS1700 [318]48 [1219]
DKBC700S-048-33-LS2700 [318]48 [1219]
DKBC700S-048-38-EX700 [318]48 [1219]
DKBC700S-048-38-LS1700 [318]48 [1219]
DKBC700S-048-38-LS2700 [318]48 [1219]

Video

*Air balancer tang đôi SDS

*Khớp xoay khí nén cho air balancer

*Air balancer tiêu chuẩn so với air balancer thu xích ngoài

Phụ kiện

Phụ kiện chung 4
Khớp nối/tháo nhanh BPA2035
BPA2035Khớp nối/tháo nhanh
Tải tối đa
700 lbs [318 kgs]
Khối lượng
4.8 lbs. [2.22kg].
Xem chi tiết

Khớp nối/tháo nhanh BPA2035 giúp lắp và tháo đồ gá, đồ gá cuối (end effector) nhanh chóng. Chỉ cần ấn và xoay chốt nhả là tháo ra. Mỗi khớp tháo nhanh kèm hai chốt và nối nhanh được vào xích tải.

  • Xoay 360 độ.
  • Thép hợp kim rèn, tôi và ram.
  • Có điểm nối xích an toàn.
  • Nắp an toàn bằng nylon.
  • Kết nối nhanh và chắc chắn.

Bản vẽ CAD

Móc xích balancer khí nén BPA2113
BPA2113Móc xích balancer khí nén
Khối lượng
2.4 lbs. [1.08kg]
Xem chi tiếtMóc xích balancer khí nén BPA2113 của Knight Global nối air balancer với đồ gá và đồ gá cuối (end effector) nhanh và chắc chắn. Móc là loại Crosby/Bullard® Golden Gate cỡ 2 Pin-Lok, tải 1 tấn, có chốt tự đóng và xoay được 360°.

Hướng dẫn lắp móc này vào xích của Knight: xem video tại đây.

  • Móc Crosby® Bullard (thép carbon) có chốt an toàn tự đóng.
  • Kết nối nhanh và chắc chắn.
  • Xoay 360 độ.

Bản vẽ CAD

Ma ní xích an toàn BPA2410
BPA2410Ma ní xích an toàn
Khối lượng
2.7 lbs. [1.23kg]
Xem chi tiếtMa ní xích an toàn BPA2410 của Knight Global nối air balancer với đồ gá và đồ gá cuối (end effector) nhanh và chắc chắn. Ma ní của Knight có đầu chạc cái để nối trực tiếp. Ma ní xích an toàn BPA2410 lắp vào xích của balancer khí nén Knight và có điểm nối xích an toàn chống rơi.
  • Xoay 360 độ.
  • Kết cấu thép.
  • Có điểm nối xích an toàn.
  • Kết nối nhanh và chắc chắn.

Bản vẽ CAD

Thước đo độ mòn xích chính xác KSAA1003
KSAA1003Thước đo độ mòn xích chính xác
Khối lượng
0.87 lbs [0.39kg]
Xem chi tiếtThước đo độ mòn xích chính xác KSAA1003 dùng để đo độ mòn xích mạ kẽm 4mm/5mm của pa lăng servo và air balancer (pa lăng cân bằng khí nén) Knight.

Xem video hướng dẫn tại đây hoặc trên kênh YouTube của Knight.

  • Kết cấu thép
  • Đo độ mòn xích mạ kẽm 4mm & 5mm của Knight.

Bản vẽ CAD

Con lăn tải 5
Con lăn tải MRTA4442
MRTA4442Con lăn tải
Tải tối đa
1, 100 lbs. [499kg]
Khối lượng
5 lbs. [2.26kg]
Xem chi tiếtCon lăn tải MRTA4442 treo air balancer và đồ gá Knight trên hệ thanh ray nhôm dòng RAD4110.
  • Khuyên dùng làm con lăn tải tối ưu cho balancer.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải MRTA6106
MRTA6106Con lăn tải
Tải tối đa
1, 600 lbs. [725kg]
Khối lượng
6 lbs. [2.72kg]
Xem chi tiếtCon lăn tải MRTA6106 treo air balancer và đồ gá Knight trên hệ thanh ray nhôm dòng RAD6110.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải MRTA7706
MRTA7706Con lăn tải
Tải tối đa
3, 000 lbs. [1, 360kg]
Khối lượng
9 lbs. [4.08kg]
Xem chi tiếtCon lăn tải MRTA7706 treo air balancer và đồ gá Knight trên hệ thanh ray nhôm dòng RAD7510.
  • Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
  • Con lăn dẫn hướng bên có vòng bi tích hợp.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
  • Nhiệt độ làm việc liên tục tối thiểu/tối đa ở 100% tải: -20 °F đến 248 °F.

Bản vẽ CAD

Con lăn tải RTA2013
RTA2013Con lăn tải
Tải tối đa
2, 000 lbs. [1, 360kg]
Khối lượng
23 lbs. [10.4kg]
Xem chi tiếtCon lăn tải cho dầm W RTA2013 di chuyển tải theo phương ngang và treo air balancer Knight qua lỗ lắp ở giữa.
  • Chạy trên dầm W, dầm I và ray có bằng sáng chế (Patented Track).
  • Bánh xe thép.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.

Bản vẽ CAD

Con lăn tải RTA2014
RTA2014Con lăn tải
Tải tối đa
2, 000 lbs. [1, 360kg]
Khối lượng
22.1 lbs. [10.2kg]
Xem chi tiếtCon lăn tải cho dầm S RTA2014 di chuyển tải theo phương ngang và treo air balancer Knight qua lỗ lắp ở giữa.
  • Chạy trên dầm S.
  • Bánh xe thép.
  • Vòng bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.

Bản vẽ CAD

Cáp an toàn 3
Bộ cáp an toàn RWA4133
RWA4133Bộ cáp an toàn
Chiều dài
6 ft. [1.8m]
Độ dày cáp
0.25 in. [6mm]
Xem chi tiếtRWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố. Đây là bộ cáp an toàn tiêu chuẩn của Knight.
  • Là bộ cáp an toàn tiêu chuẩn của Knight.
  • (4) khóa cáp Crosby®
  • (2) khuyên lót cáp
  • (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).
Bộ cáp an toàn kèm bu lông mắt FDA4133
FDA4133Bộ cáp an toàn kèm bu lông mắt
Chiều dài
10 ft. [3.048m]
Độ dày cáp
0.25 in. [6mm]
Xem chi tiếtBộ cáp an toàn kèm bu lông mắt FDA4133 của Knight Global giữ cho air balancer hoặc đồ gá không bị tách rời hay rơi khỏi con lăn, xe đầu dầm hoặc giá treo lắp phía trên khi có sự cố.
  • (4) kẹp cáp chữ U Crosby®
  • (2) lót cáp (thimble)
  • (2) bu lông mắt
  • (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 tao x 19 sợi.

Bản vẽ CAD

Bộ cáp an toàn kèm ống ép oval NICORWA4133
NICORWA4133Bộ cáp an toàn kèm ống ép oval
Khối lượng
2 lbs. [.91kg]
Chiều dài
10 ft. [3m]
Độ dày cáp
0.25 in. [6mm]
Xem chi tiếtBộ cáp an toàn NICORWA4133 của Knight Global ngăn air balancer hoặc đồ gá tách ra hoặc rơi khỏi con lăn, xe đầu dầm hay giá treo trên cao khi có sự cố.

Thay thế bộ cáp an toàn CAMIRWA4133.

  • (2) ống ép oval bằng đồng
  • (2) khuyên lót cáp
  • (1) cáp an toàn bằng cáp thép carbon mạ kẽm (GWR) kết cấu 7 (tao) x 19 (sợi).
Điều khiển khí nén 5
Bộ nối khí với hộp logic của balancer
Bộ nối khí với hộp logic của balancer
Xem chi tiếtBộ quản lý ống hơi dạng lò xo hoặc thẳng, nối điều khiển vào hộp logic của balancer.
  • Hộp logic khí nén và giá đỡ.
  • Đầu nối ống hơi từ hộp logic đến giá khí của balancer

Bản vẽ CAD

Bộ nối khí với ống góp (manifold) của balancer
Bộ nối khí với ống góp (manifold) của balancer
Xem chi tiếtBộ quản lý ống hơi dạng lò xo hoặc thẳng, nối vào giá khí của balancer.
  • Đầu nối ống hơi từ ống góp (manifold) đến giá khí của balancer.
  • Ống góp khí (manifold) và tay cầm điều khiển.

Bản vẽ CAD

Mô-đun điều khiển balancer đơn BCS2018
BCS2018Mô-đun điều khiển balancer đơn
Tải tối đa
150 lbs. [68kg].
Khối lượng
2.2 lbs. [0.99kg]
Xem chi tiếtCân bằng một vật đơn lẻ mà không cần tay điều khiển treo riêng. Cho phép thao tác rảnh tay trong khi giữ một khối lượng cố định ở trạng thái không trọng lực. BCS2018 phù hợp cho dụng cụ siết vặn và nên dùng cho ứng dụng không vượt quá 150 lbs. [68kg] (gồm đồ gá cuối và chi tiết).
  • Giữ một khối lượng cố định ở trạng thái không trọng lực.
  • Phù hợp để cân bằng dụng cụ siết vặn.
  • Cân bằng một vật đơn lẻ mà không cần tay điều khiển treo riêng.
  • Cho phép thao tác rảnh tay.

Bản vẽ CAD

Mô-đun điều khiển balancer đơn xả khí lưu lượng cao BCS2090 & BCS2322
BCS2090 & BCS2322Mô-đun điều khiển balancer đơn xả khí lưu lượng cao
Chiều dài
10 ft. [3m]
Kiểu ống
Ống thẳng
Xem chi tiếtMô-đun điều khiển balancer đơn xả khí lưu lượng cao BCS2090 & BCS2322 thường dùng cho ứng dụng gần mức tải tối đa hoặc tải nặng. Mô-đun không cần tay điều khiển treo riêng và giúp người vận hành điều khiển chế độ cân bằng của chi tiết nặng, như đồ gá đặt, hiệu quả hơn.
  • Không cho phép khối lượng thay đổi.
  • Giúp tăng lưu lượng khí.
  • Xả khí hiệu quả hơn.
  • BCS2090 – tải dưới 250 lbs. [113kg].
  • BCS2322 – tải đến 500 lbs. [227kg].

Bản vẽ CAD

Bộ điều khiển balancer chạm nhẹ (Feather-Touch) BCS2213 & BCS2214
BCS2213 & BCS2214Bộ điều khiển balancer chạm nhẹ (Feather-Touch)
Tải tối đa
100 lbs. [45kg] at 80 psi
Khối lượng
12.4 lbs. [5.64kg].
Chiều dài
10 ft. [3m]
Kiểu ống
Chỉ ống hơi thẳng
Cấu hình
Nằm ngang hoặc thẳng đứng
Xem chi tiết

Tay cầm điều khiển air balancer chạm nhẹ (Feather-Touch) BCS2213 và BCS2214 thường dùng cho ứng dụng tải nhẹ. Tay cầm được kích hoạt bằng cách đẩy tay cầm lên hoặc kéo xuống. Tay cầm Feather-Touch của Knight có loại nằm ngang (BCS2213) hoặc thẳng đứng (BCS2214), ống hơi dài tiêu chuẩn đến 10 ft. [3m] (chỉ ống thẳng).

  • Không cần tay điều khiển treo riêng.
  • Người vận hành điều khiển lên xuống ngay sát chi tiết.
  • Tay cầm nằm ngang (BCS2213)
  • Tay cầm thẳng đứng (BCS2214)

Bản vẽ CAD
