Thiết bị › Thiết bị nâng hạ chân không › Thiết bị lật 180°

ANVER · Sản xuất tại Mỹ

Thiết bị lật 180° chân không ANVER cho một người thao tác

Thiết bị lật 180° Upender của ANVER giúp một người nâng tấm, lật ngược để kiểm tra mặt kia rồi đặt vào đồ gá lắp ráp. Có bản chạy điện, khí nén và bản đặt riêng.

Yêu cầu báo giá

Thiết bị nâng chân không chạy điện, lật 180° bằng điện

Thiết bị nâng chân không có trợ lực để một người lật vật

Sản xuất tại Mỹ

Tài liệu PDF của hãng

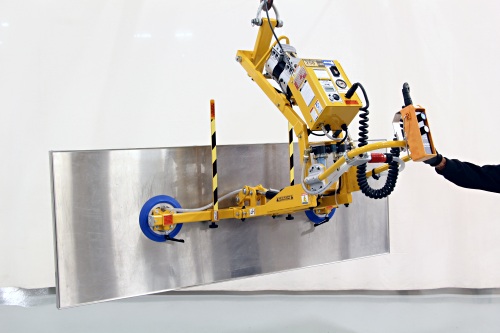

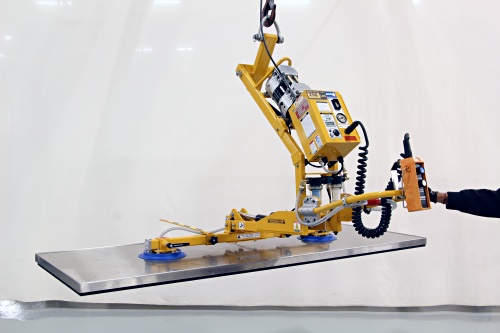

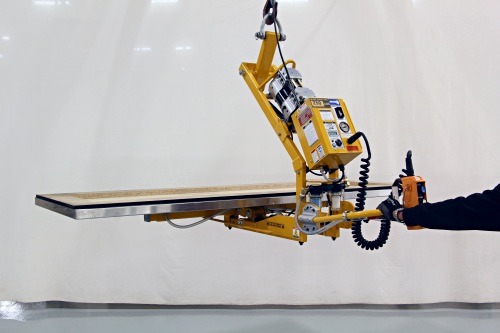

Thiết bị lật 180° chạy điện ANVER EF25M2-48C180 đang nâng tấm

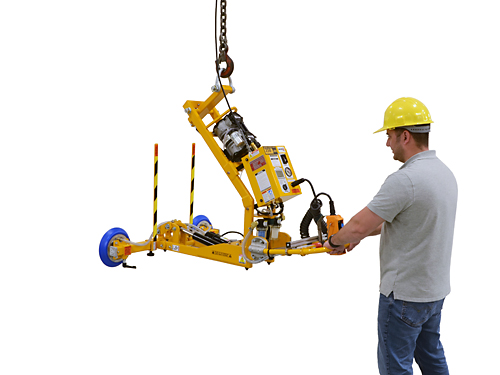

Thiết bị lật 180° chạy điện ANVER EF25M2-36C180

Thiết bị lật 180° Upender của ANVER là thiết bị nâng dạng khung chữ C, cho phép một người nâng tấm và panel, lật ngược lại, kiểm tra mặt bên kia, rồi đặt vào đồ gá để lắp ráp hoặc gia công tiếp. Thiết bị có hai mặt hút chân không đôi, giúp phân bố tải đều và nâng vật không gây ứng suất.

Tính năng:

Bộ tạo chân không EP1001 có đồng hồ chân không và công tắc nguồn tổng.
Hộp nút bấm điều khiển lật với dây xoắn dài 10 ft.
Nguồn điện: 115V/60hz/1ph/5A. Cần nguồn cấp 18 A.
Bơm chân không/động cơ 4.3 SCFM (121.8 l/min), 1/2 HP; có cảm biến nhiệt chống quá nhiệt, chế độ làm việc 100%.
VLS: hệ thống cảm biến rò chân không và cảnh báo, chạy pin 9V.
Cầu dao tự phục hồi cho bơm chân không.
Dây điện có đầu cắm khoá xoay, đủ đầu đực và đầu cái.
Van một chiều giữ chân không khi mất điện.
Thanh dẫn hướng đặt vật.
Ma ní treo tự cân bằng.

Thiết bị lật 180° ANVER khi làm việc

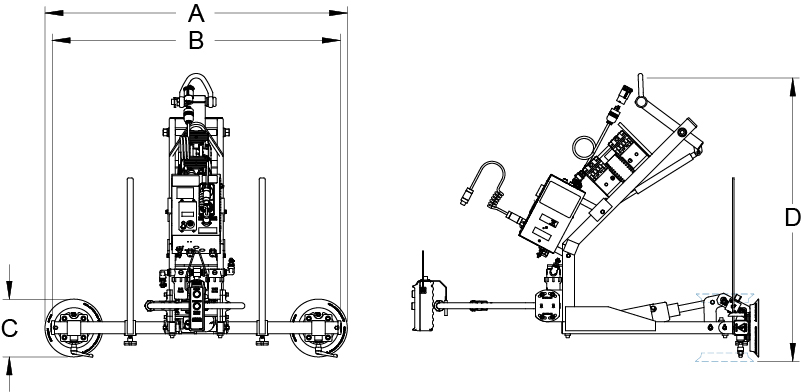

Bản vẽ kích thước thiết bị lật ANVER EF25M2-C180

Thông số kỹ thuật
Model thiết bị	EF25M2-36C180	EF25M2-48C180	EF25M2-60C180	EF25M2-72C180	EF25M2-84C180
Tải nâng định mức [lbs (kg.)]	250 (113)	250 (113)	250 (113)	250 (113)	250 (113)
Trọng lượng thiết bị [lbs (kg.)]	178 (81)	183 (83)	188 (86)	193 (88)	198 (90)
A Khoảng cách mặt hút lớn nhất [in. (mm)]	43 (1092)	55 (1397)	67 (1701)	79 (2006)	91 (2311)
A Khoảng cách mặt hút nhỏ nhất [in. (mm)]	28 (712)	28 (712)	28 (712)	28 (712)	28 (712)
B Chiều dài dầm [in. (mm)]	36 (914)	48 (1219)	60 (1524)	72 (1829)	84 (2134)
C Kích thước mặt hút [in. (mm)]	9.25 (235)	9.25 (235)	9.25 (235)	9.25 (235)	9.25 (235)
D Chiều cao thiết bị lớn nhất [in. (mm)]	47 (1194)	47 (1194)	47 (1194)	47 (1194)	47 (1194)
Dài x rộng vật nâng lớn nhất [ft. (M)]	5 x 4 (1.5 x 1.2)	6 x 4 (1.8 x 1.2)	8 x 4 (2.4 x 1.2)	10 x 4 (3.0 x 1.2)	12 x 4 (13.7 x 1.2)
Độ dày vật nâng lớn nhất [in. (mm)]	1 (25.4)	1 (25.4)	1 (25.4)	1 (25.4)	1 (25.4)
Mã mặt hút	VP92	VP92	VP92	VP92	VP92

Thiết bị nâng chân không chạy khí nén, lật 180° bằng khí nén

Thiết bị nâng chân không có trợ lực để một người lật vật

Sản xuất tại Mỹ

Tài liệu PDF của hãng

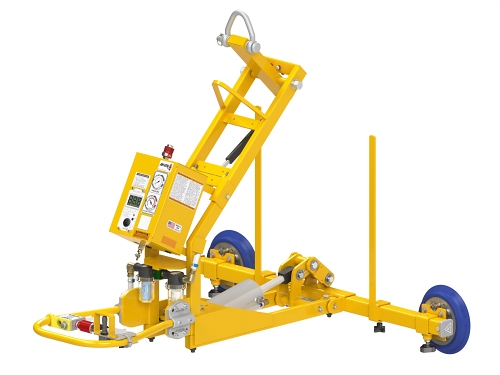

Thiết bị lật 180° chạy khí nén ANVER AF25M2-48C180

Chuyển động lật 180°
Lật 180°
Bảng chọn theo ứng dụng

Tính năng:

Bộ tạo chân không AL1001UP có đồng hồ chân không và đồng hồ áp suất
Cổng khí vào 3/8 NPT có van trượt khoá được
Hệ thống VLS: cảm biến rò chân không và cảnh báo, chạy pin 9V
Bộ điều áp đặt sẵn, cho phép thiết bị làm việc trên đường khí có áp suất cấp cao hơn
Venturi một tầng có van một chiều, giữ chân không khi mất khí cấp
Xi lanh khí nén hạng nặng để lật 180°
Van cần gạt lắp trên tay cầm để điều khiển lật
Tải nâng tối đa: 250 lbs. (113 kg)
Nguồn khí: 90-120 psi; khí nén sạch, khô, 10.5 SCFM (297.3 l/min)
Bộ tiết kiệm khí Energy Air Saver: van điều khiển theo chân không ngắt dòng khí nén cấp cho bơm khi đạt mức đặt trước, nhờ đó giảm tối đa lượng khí nén tiêu thụ.
Tốc độ lật: điều chỉnh được, chế độ làm việc 100%, không quá nhiệt

Thiết bị lật 180° ANVER khi làm việc

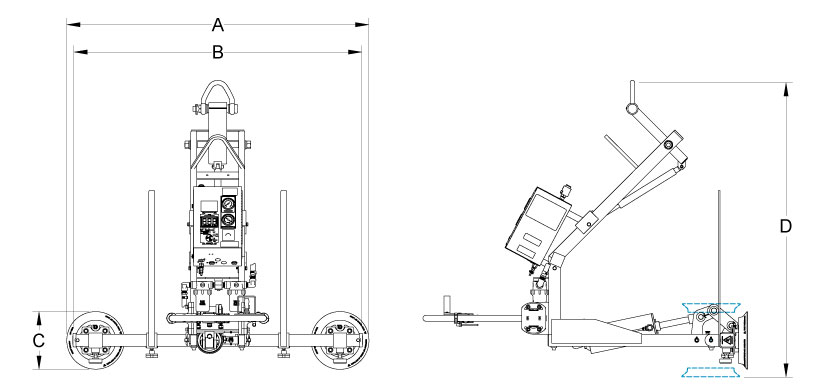

Bản vẽ kích thước thiết bị lật ANVER AF25M2-C180

Thông số kỹ thuật
Model thiết bị	AF25M2-36C180	AF25M2-48C180	AF25M2-60C180	AF25M2-72C180	AF25M2-84C180
Tải nâng định mức [lbs (kg.)]	250 (113)	250 (113)	250 (113)	250 (113)	250 (113)
Trọng lượng thiết bị [lbs (kg.)]	178 (81)	183 (83)	188 (86)	193 (88)	198 (90)
A Khoảng cách mặt hút lớn nhất [in. (mm)]	43 (1092)	55 (1397)	67 (1701)	79 (2006)	91 (2311)
A Khoảng cách mặt hút nhỏ nhất [in. (mm)]	28 (712)	28 (712)	28 (712)	28 (712)	28 (712)
B Chiều dài dầm [in. (mm)]	36 (914)	48 (1219)	60 (1524)	72 (1829)	84 (2134)
C Kích thước mặt hút [in. (mm)]	9.25 (235)	9.25 (235)	9.25 (235)	9.25 (235)	9.25 (235)
D Chiều cao thiết bị lớn nhất [in. (mm)]	47 (1194)	47 (1194)	47 (1194)	47 (1194)	47 (1194)
Dài x rộng vật nâng lớn nhất [ft. (M)]	5 x 4 (1.5 x 1.2)	6 x 4 (1.8 x 1.2)	8 x 4 (2.4 x 1.2)	10 x 4 (3.0 x 1.2)	12 x 4 (13.7 x 1.2)
Độ dày vật nâng lớn nhất [in. (mm)]	1 (25.4)	1 (25.4)	1 (25.4)	1 (25.4)	1 (25.4)
Mã mặt hút	VP92	VP92	VP92	VP92	VP92

Thiết bị nâng chân không để một người lật vật – bốn mặt hút

Tài liệu PDF của hãng

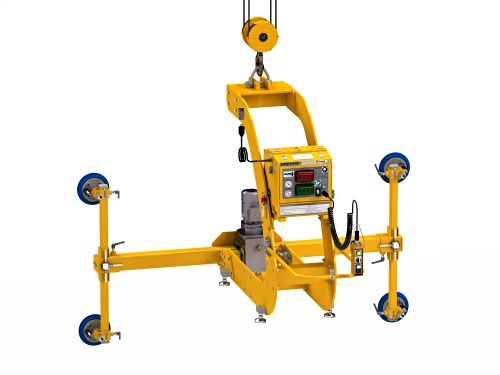

Thiết bị lật 180° bốn mặt hút ANVER EF50M4-86C180

Thiết bị lật 180° Upender của ANVER là thiết bị nâng dạng khung chữ C, cho phép một người nâng tấm và panel, lật ngược lại, kiểm tra mặt bên kia, rồi đặt vào đồ gá để lắp ráp hoặc gia công tiếp. Thiết bị có bốn mặt hút chân không đôi, giúp phân bố tải đều và nâng vật không gây ứng suất.

Tính năng:

Bộ tạo chân không VPE1-GEN3 có mô-đun điều khiển chân không, đồng hồ chân không và hệ thống cảm biến rò chân không, cảnh báo.
Hộp nút bấm hút/nhả có nút điều khiển lật và khoá an toàn.
Nguồn điện: 120V/1PH/60HZ, 20 A.
Bơm chân không/động cơ 4.3 SCFM (121.8 l/min), 1/2 HP; có cảm biến nhiệt chống quá nhiệt, chế độ làm việc 100%.
Cầu dao tự phục hồi cho bơm chân không.
Dây điện có đầu cắm khoá xoay, đủ đầu đực và đầu cái.
Van một chiều giữ chân không khi mất điện.
Hộp số trục vít bánh vít răng nghiêng hạng nặng và động cơ.
Ma ní treo ba vị trí.

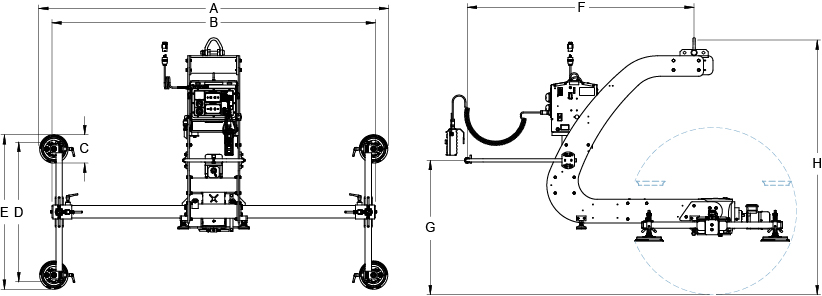

Thông số kỹ thuật
Model thiết bị	EF50M4-86C180-2/44
Tải nâng định mức [lbs (kg.)]	500 (227)
Trọng lượng thiết bị [lbs (kg.)]	1050 (476)
A Khoảng cách mặt hút lớn nhất [in. (mm)]	94 (2387)
A Khoảng cách mặt hút nhỏ nhất [in. (mm)]	40 (1016)
B Chiều dài dầm [in. (mm)]	86 (2184)
C Kích thước mặt hút [in. (mm)]	9.13 (232)
D Chiều dài tay ngang [in. (mm)]	44 (1123)
E Khoảng cách mặt hút dọc tay ngang lớn nhất [in. (mm)]	49 (1244)
E Khoảng cách mặt hút dọc tay ngang nhỏ nhất [in. (mm)]	24 (610)
F Chiều dài tay cầm [in. (mm)]	53 (1346)
G Chiều cao tay cầm lớn nhất [in. (mm)]	52 (1321)
G Chiều cao tay cầm nhỏ nhất [in. (mm)]	22 (559)
H Chiều cao thiết bị lớn nhất [in. (mm)]	81 (2058)
Dài x rộng vật nâng lớn nhất [ft. (M)]	12 x 6 (3.6 x 1.8)
Độ dày vật nâng lớn nhất [in. (mm)]	1.25 (31)
Mã mặt hút	VP92

13600169 A

Thiết bị nâng chân không để một người lật vật – mười hai mặt hút

Tài liệu PDF của hãng

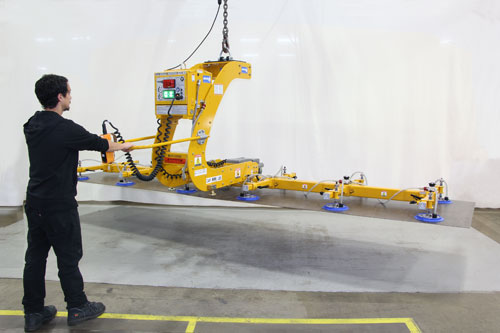

Thiết bị lật mười hai mặt hút ANVER: nâng tấm

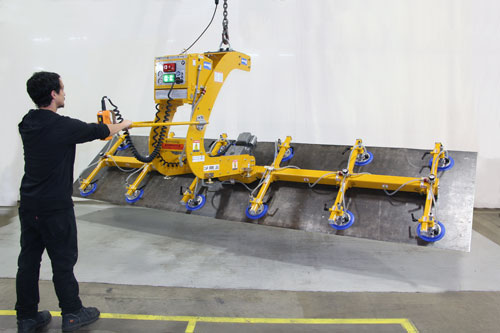

Thiết bị lật mười hai mặt hút ANVER: bắt đầu lật

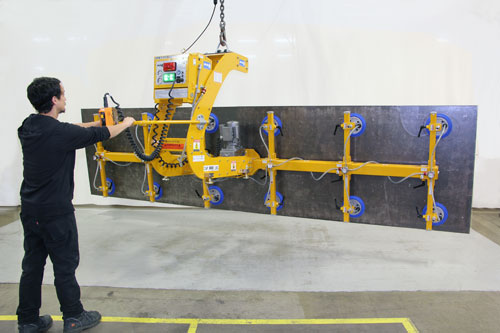

Thiết bị lật mười hai mặt hút ANVER: tấm ở 90°

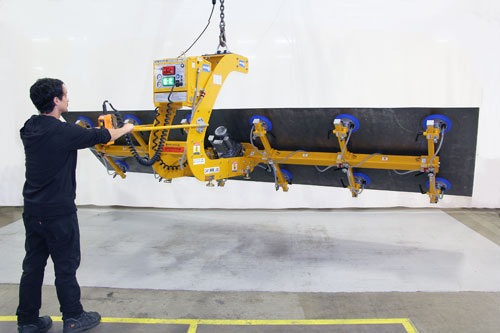

Thiết bị lật mười hai mặt hút ANVER: lật quá 90°

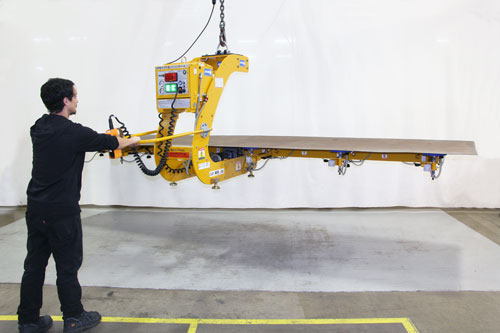

Thiết bị lật mười hai mặt hút ANVER: tấm đã lật 180°

Thiết bị lật 180° Upender của ANVER là thiết bị nâng dạng khung chữ C, cho phép một người nâng tấm và panel, lật ngược lại, kiểm tra mặt bên kia, rồi đặt vào đồ gá để lắp ráp hoặc gia công tiếp. Thiết bị có mười hai mặt hút chân không đôi, giúp phân bố tải đều và nâng vật không gây ứng suất.

Tính năng:

Bộ tạo chân không VPE1-GEN3 có mô-đun điều khiển chân không, đồng hồ chân không và hệ thống cảm biến rò chân không, cảnh báo.
Hộp nút bấm hút/nhả có nút điều khiển lật và khoá an toàn.
Nguồn điện: 120V/1PH/60HZ, 20 A.
Bơm chân không/động cơ 4.3 SCFM (121.8 l/min), 1/2 HP; có cảm biến nhiệt chống quá nhiệt, chế độ làm việc 100%.
Cầu dao tự phục hồi cho bơm chân không.
Dây điện có đầu cắm khoá xoay, đủ đầu đực và đầu cái.
Van một chiều giữ chân không khi mất điện.
Hộp số trục vít bánh vít răng nghiêng hạng nặng và động cơ.
Ma ní treo ba vị trí.

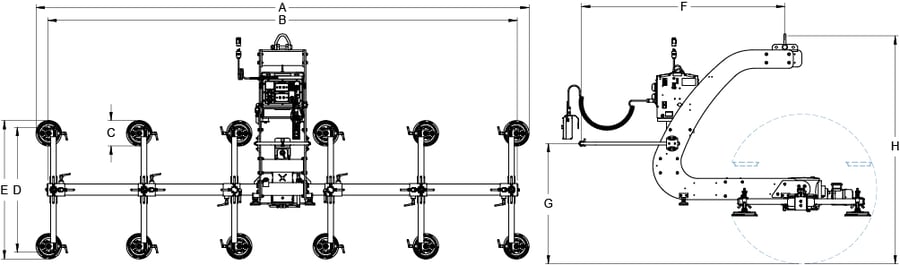

Thông số kỹ thuật
Model thiết bị	EF80M12-166C180-6/44
Tải nâng định mức [lbs (kg.)]	800 (362)
Trọng lượng thiết bị [lbs (kg.)]	1140 (517)
A Khoảng cách mặt hút lớn nhất [in. (mm)]	174 (4419)
A Khoảng cách mặt hút nhỏ nhất [in. (mm)]	79 (1998)
B Chiều dài dầm [in. (mm)]	166 (4216)
C Kích thước mặt hút [in. (mm)]	9.25 (235)
D Chiều dài tay ngang [in. (mm)]	44 (1123)
E Khoảng cách mặt hút dọc tay ngang lớn nhất [in. (mm)]	49 (1244)
E Khoảng cách mặt hút dọc tay ngang nhỏ nhất [in. (mm)]	24 (610)
F Chiều dài tay cầm [in. (mm)]	72 (1829)
G Chiều cao tay cầm lớn nhất [in. (mm)]	43 (1092)
G Chiều cao tay cầm nhỏ nhất [in. (mm)]	22 (559)
H Chiều cao thiết bị lớn nhất [in. (mm)]	81 (2058)
Dài x rộng vật nâng lớn nhất [ft. (M)]	16 x 6 (4.8 x 1.8)
Độ dày vật nâng lớn nhất [in. (mm)]	1 (25)
Mã mặt hút	VP92

13600168 A

Thiết bị nâng chân không đặt riêng, lật 180° bằng động lực

Để một người thao tác vật nâng

ANVER cung cấp thiết bị nâng chân không đặt riêng có cơ cấu lật 180 độ bằng động lực, giúp một người thao tác vật nâng dễ dàng.

Thiết bị lật 180° Upender của ANVER là thiết bị nâng dạng khung chữ C, cho phép một người nâng tấm và panel, lật ngược lại, kiểm tra mặt bên kia, rồi đặt vào đồ gá để lắp ráp hoặc gia công tiếp. Thiết bị có tám mặt hút chân không đôi có lò xo, giúp phân bố tải đều và nâng vật không gây ứng suất; cơ cấu lật dùng bộ truyền động trục vít chạy điện, sạch.

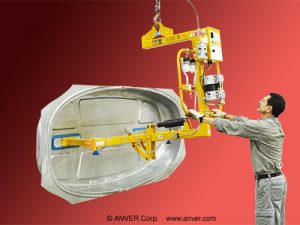

EF10M2-61-C180XP

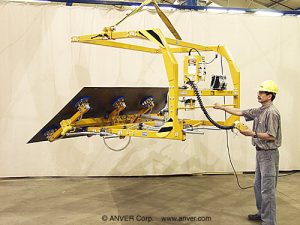

EF70M8-90D-4/30-C180

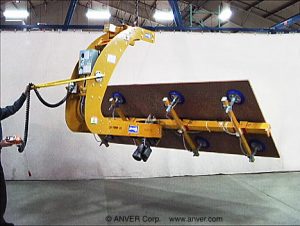

EF100M8-150C180-4/44
