Thiết bị › Thiết bị nâng hạ chân không › Thiết bị kẹp hông và xoay

ANVER · Sản xuất tại Mỹ

Thiết bị nâng chân không kẹp hông và xoay ANVER

Thiết bị nâng chân không kẹp hông của ANVER hút vào hai mặt bên của vật, dùng cho sản phẩm không nâng được từ mặt trên như vỏ tủ kim loại, tủ hồ sơ, thiết bị HVAC. Có bản xoay tay và xoay bằng động lực.

Yêu cầu báo giá

Khung nâng kẹp hông hai mặt hút

Tải nâng đến 160 lb (73 kg)

Tài liệu PDF của hãng

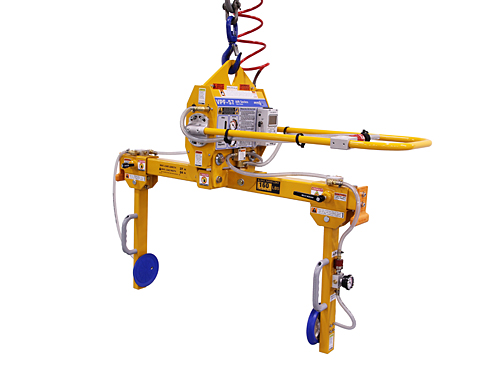

ANVER VPF-57/20-AIR với khung nâng kẹp hông L16M2-48SG

Khung nâng chân không kẹp hông của ANVER có dầm treo với các tay ngang điều chỉnh được, mặt hút chân không đặt ở hai bên để nâng những sản phẩm không thể nâng từ mặt trên. Rất phù hợp để xếp dỡ sản phẩm vào container hoặc lên pallet.

Khung nâng chân không kẹp hông của ANVER giúp không cần nhiều người khiêng. Ứng dụng điển hình gồm vỏ tủ kim loại có lỗ thông gió ở mặt trên, tủ hồ sơ, thiết bị HVAC và các vật khác có mặt trên không đủ để nâng an toàn.

Lưu ý: tấm hông, phụ kiện và kết cấu lắp ráp của vật nâng phải đủ bền để nâng từ hai bên. Khách hàng có trách nhiệm bảo đảm sản phẩm của mình nâng được mà không bị hư hại.

Tính năng:

Dùng được với nhiều bộ tạo chân không tiêu chuẩn của ANVER.
Tay ngang điều chỉnh được dọc theo dầm treo.
Van khoá ngắt và đồng hồ chân không trên tay ngang xoay được.
Tay cầm định vị tay ngang.
Tay cầm định vị ở đầu dầm.
Khung nâng tháo rời được để đóng thùng nhỏ hơn khi vận chuyển.

*Ảnh khung nâng có kèm bộ tạo chân không và/hoặc phụ kiện tùy chọn, không bao gồm trong khung. Trọng lượng thiết bị chưa gồm thiết bị tùy chọn.

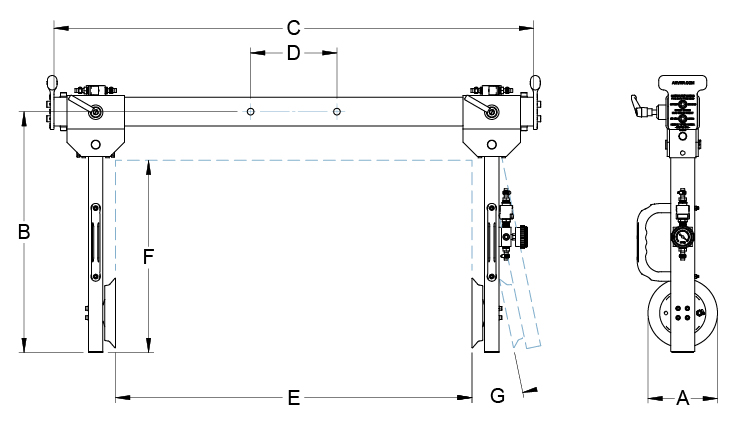

Bản vẽ kích thước khung nâng kẹp hông hai mặt hút

Bộ tạo chân không dùng được

Khí nén hoặc điện

Khí nén, điện hoặc pin*

Điện

Pin*

Bộ tạo chân không chạy điện ANVER dòng VPE1

Bộ tạo chân không chạy pin ANVER dòng BAE1

Thông số kỹ thuật
Mã khung nâng	L16M2-48SG	L16M2-61SG	L16M2-86SG
Tải nâng định mức [lbs (kg)]	160 (73)	160 (73)	160 (73)
Trọng lượng thiết bị [lbs (kg)]	70 (75)	85 (39)	100 (46)
A Đường kính mặt hút [in. (mm)]	7.00 (178)	7.00 (178)	7.00 (178)
B Chiều cao khung nâng [in. (mm)]	26 (660)	26 (660)	26 (660)
C Chiều dài dầm [in. (mm)]	50 (1270)	63 (1600)	88 (2235)
D Khoảng cách tâm lỗ lắp phụ kiện [in. (mm)]	9 (229)	9 (229)	9 (229)
E Khoảng cách mặt hút lớn nhất [in. (mm)]	37 (939)	50 (1270)	75 (1905)
E Khoảng cách mặt hút nhỏ nhất [in. (mm)]	18 (457)	18 (457)	18 (457)
F Tầm với lớn nhất của thiết bị [in. (mm)]	20 (508)	20 (508)	20 (508)
G Góc xoay tay lớn nhất	10°	10°	10°
Mã gioăng	SSR-72	SSR-72	SSR-72

13600170 A

Khung nâng kẹp hông hai mặt hút

Tải nâng đến 275 lb (125 kg)

Tài liệu PDF của hãng

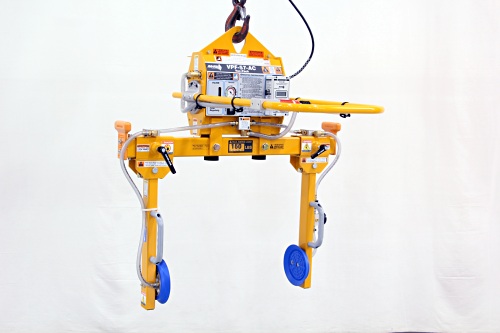

Khung nâng kẹp hông ANVER E15M2-36SG nâng tủ

Tính năng:

Dùng được với nhiều bộ tạo chân không tiêu chuẩn của ANVER.
Tay ngang điều chỉnh được dọc theo dầm treo.
Van khoá ngắt và đồng hồ chân không trên tay ngang xoay được.
Tay cầm định vị tay ngang.
Tay cầm định vị ở đầu dầm.
Khung nâng tháo rời được để đóng thùng nhỏ hơn khi vận chuyển.

*Ảnh khung nâng có kèm bộ tạo chân không và/hoặc phụ kiện tùy chọn, không bao gồm trong khung. Trọng lượng thiết bị chưa gồm thiết bị tùy chọn.

Bộ tạo chân không dùng được

Khí nén hoặc điện

Khí nén, điện hoặc pin*

Điện

Pin*

Thông số kỹ thuật
Mã khung nâng	L27.5M2-48SG	L27.5M2-61SG	L27.5M2-86SG
Tải nâng định mức [lbs (kg)]	275 (125)	275 (125)	275 (125)
Trọng lượng thiết bị [lbs (kg)]	70 (75)	85 (39)	100 (46)
A Đường kính mặt hút [in. (mm)]	9.25 (235)	9.25 (235)	9.25 (235)
B Chiều cao khung nâng [in. (mm)]	28 (712)	28 (712)	28 (712)
C Chiều dài dầm [in. (mm)]	50 (1270)	63 (1600)	88 (2235)
D Khoảng cách tâm lỗ lắp phụ kiện [in. (mm)]	9 (229)	9 (229)	9 (229)
E Khoảng cách mặt hút lớn nhất [in. (mm)]	37 (939)	50 (1270)	75 (1905)
E Khoảng cách mặt hút nhỏ nhất [in. (mm)]	18 (457)	18 (457)	18 (457)
F Tầm với lớn nhất của thiết bị [in. (mm)]	20 (508)	20 (508)	20 (508)
G Góc xoay tay lớn nhất	10°	10°	10°
Mã gioăng	SSR-92	SSR-92	SSR-92

13600171 A

Khung nâng kẹp hông hai mặt hút

Tải nâng đến 500 lb (227 kg)

Tài liệu PDF của hãng

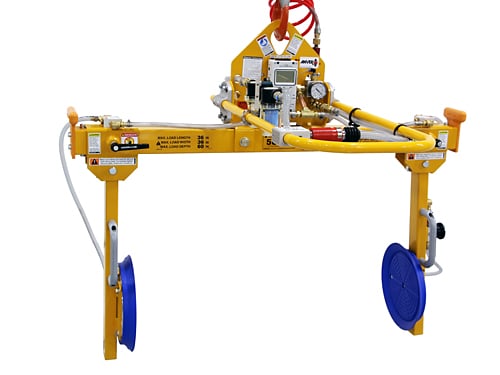

ANVER VPFL4-20-AIR-T với khung nâng kẹp hông L50M2-48SG

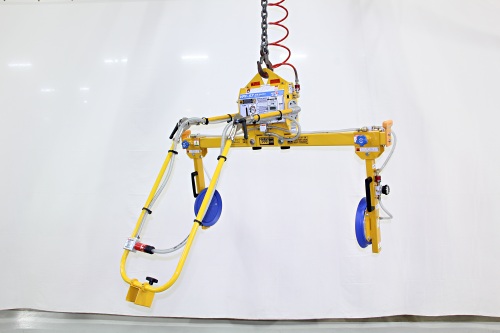

Thiết bị nâng kẹp hông khí nén ANVER A50M2-61SG

Tính năng:

Dùng được với nhiều bộ tạo chân không tiêu chuẩn của ANVER.
Tay ngang điều chỉnh được dọc theo dầm treo.
Van khoá ngắt và đồng hồ chân không trên tay ngang xoay được.
Tay cầm định vị tay ngang.
Tay cầm định vị ở đầu dầm.
Khung nâng tháo rời được để đóng thùng nhỏ hơn khi vận chuyển.

*Ảnh khung nâng có kèm bộ tạo chân không và/hoặc phụ kiện tùy chọn, không bao gồm trong khung. Trọng lượng thiết bị chưa gồm thiết bị tùy chọn.

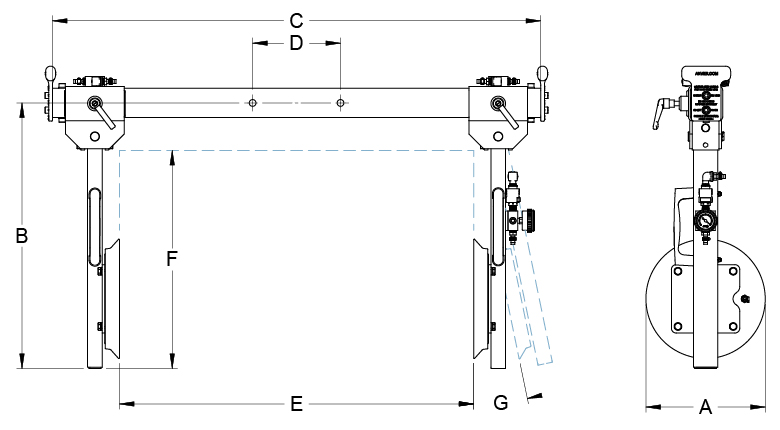

Bản vẽ kích thước khung nâng kẹp hông L50M2

Bộ tạo chân không dùng được

Khí nén hoặc điện

Khí nén, điện hoặc pin*

Điện

Pin*

Thông số kỹ thuật
Mã khung nâng	L50M2-48SG	L50M2-61SG	L50M2-86SG
Tải nâng định mức [lbs (kg)]	500 (227)	500 (227)	500 (227)
Trọng lượng thiết bị [lbs (kg)]	75 (34)	90 (41)	105 (48)
A Đường kính mặt hút [in. (mm)]	12.6 (321)	12.6 (321)	12.6 (321)
B Chiều cao khung nâng [in. (mm)]	28 (712)	28 (712)	28 (712)
C Chiều dài dầm [in. (mm)]	50 (1270)	63 (1600)	88 (2235)
D Khoảng cách tâm lỗ lắp phụ kiện [in. (mm)]	9 (229)	9 (229)	9 (229)
E Khoảng cách mặt hút lớn nhất [in. (mm)]	36 (914)	49 (1244)	74 (1879)
E Khoảng cách mặt hút nhỏ nhất [in. (mm)]	18 (457)	18 (457)	18 (457)
F Tầm với lớn nhất của thiết bị [in. (mm)]	22 (558)	22 (558)	22 (558)
G Góc xoay tay lớn nhất	10°	10°	10°
Mã gioăng	SSR-126	SSR-126	SSR-126

13600172 A

Thiết bị nâng chân không chạy điện, khí nén với bộ gá mặt hút kẹp hông

Bảng chọn thiết bị theo ứng dụng

Ngoài dòng thiết bị nâng chân không treo dưới móc cẩu tiêu chuẩn (gồm thiết bị nâng chân không cơ khí tự tạo chân không, thiết bị nâng chân không chạy điện và khí nén, tải nâng đến 60,000 lb (26,600 kg) hoặc hơn), ANVER còn có nhiều lựa chọn thiết bị nâng chân không kẹp hông và thiết bị xoay để một người thao tác vật nâng.

Dưới đây là một số cấu hình và model hiện có:
