Thiết bị › Thiết bị nâng hạ chân không › Nâng chân không lật 90°

ANVER · Sản xuất tại Mỹ

Thiết bị nâng chân không ANVER lật trợ lực 90°

Dòng ET/ETL chạy điện và AT/ATL chạy khí nén giúp một người dựng đứng vật nặng bằng lực hút chân không và cơ cấu lật trợ lực 90°. Trang này có tính năng, thông số và bảng model tiêu chuẩn.

Yêu cầu báo giá

Thiết bị nâng/lật chân không lật trợ lực

Dựng đứng trợ lực, một người thao tác vật nâng

Sản xuất tại Mỹ

Thiết bị nâng chân không lật trợ lực ANVER ET100M4-48-2/44

Các thiết bị nâng chân không lật trợ lực (thiết bị dựng đứng trợ lực) tiêu biểu, đáp ứng nhu cầu lật vật nâng một cách dễ dàng. Chuyển động lật trợ lực được thiết kế để một người có thể dừng ở bất kỳ góc trung gian nào.

Thiết bị lật và dựng đứng chân không ANVER được trang bị đầy đủ tính năng an toàn và đã trở thành chuẩn mực cho việc lật vật nâng an toàn. Mỗi phiên bản đều được cải tiến qua nhiều năm để hoạt động tốt hơn và bền hơn. Mặt hút, bộ tạo chân không, khung, bộ điều khiển, chi tiết lắp ráp, bộ lọc, tính năng an toàn và tay cầm đều mới và được cải tiến. Mọi chi tiết của thiết bị đều được thiết kế lại, và các phiên bản mới nhất là những thiết bị lật tốt nhất hiện có.

Thiết bị nâng/lật chân không dòng tiêu chuẩn và dòng nhẹ chạy điện (ET/ETL) và chạy khí nén (AT/ATL) được thiết kế để giảm đáng kể sức lực khi dựng đứng vật nặng, đồng thời cho lực hút mạnh và khả năng lật 90 độ. Được thiết kế đặt an toàn lên hàng đầu, các thiết bị này có nhiều tính năng bảo vệ, gồm: hệ thống VLS – cảm biến và cảnh báo rò chân không chạy pin 9V; van trượt hút/nhả có khóa an toàn; và núm khóa trên mặt hút chân không điều chỉnh được, cụm trượt và tay ngang (nếu có). Thiết bị nâng/lật dòng ET và AT có tải định mức tính ở mức chân không tối đa 24 in. Hg (609.6 mm Hg) với hệ số an toàn giữ chân không 4:1 (trừ khi có ghi khác).

Cụm lọc kép/bình tích chân không, trang bị trên cả thiết bị dựng đứng chạy điện và chạy khí nén, giúp giữ chân không sạch và tin cậy trong môi trường không lý tưởng. Với tay cầm công thái học, khung nâng bằng thép hàn và tay định vị ở đầu dầm (nếu có), người vận hành sử dụng thiết bị dễ dàng, thoải mái cho nhiều loại vật nâng và ứng dụng.

*Khối lượng và chiều dày vật nâng ảnh hưởng đến góc cuối cùng mà thiết bị đạt được. Do trọng tâm bị lệch, cần tham vấn ANVER với vật dày hơn 1.18 in. (3 cm) khi dùng ET/AT và vật dày hơn 2 in. (51 mm) khi dùng ETL/ATL.

Lưu ý: khối lượng thiết bị chưa gồm phụ kiện tùy chọn.

Dòng ET/ETL

Tính năng

Thông số

Bộ tạo chân không VPF-07UP có đồng hồ chân không và công tắc nguồn tổng (chỉ ET)
Bộ tạo chân không EP1001UP có đồng hồ chân không và công tắc nguồn tổng (chỉ ETL)
Bộ truyền động điện có phanh chống trôi, cho góc lật 90°
Hệ thống VLS: cảm biến và cảnh báo rò chân không chạy pin 9V
Aptomat reset được cho bơm và bộ truyền động
Hộp điều khiển lật dạng treo, dây xoắn 10 ft. (3.5 m) và bao đựng hộp điều khiển
Van trượt hút/nhả có khóa an toàn
Dây nguồn 4 ft (1.2 m) có phích và ổ cắm khóa xoay
Van một chiều ngăn mất chân không khi mất điện

Tải tối đa: 500 – 2000 lb (227 kg – 907 kg) (chỉ ET); 250 lb (113 kg) (chỉ ETL, trừ khi có ghi khác).
Nguồn điện yêu cầu: 115V/60Hz/1 pha, 11-15 A (chỉ ET)/11 A (chỉ ETL). Cả ET và ETL đều cần mạch điện 15 A*
Tốc độ lật: 8 giây (500 lb/227 kg) với ET và ETL; 22 giây (1000 lb/454 kg), 22 giây (1500 lb/680 kg), 14 giây (2000 lb/907 kg) chỉ với ET
Số lần lật mỗi giờ: 56 (500 lb/227 kg) với ET và ETL; 20 (1000 lb/454 kg), 20 (1500 lb/680 kg), 32 (2000 lb/907 kg) chỉ với ET
Bơm chân không/động cơ hiệu suất cao có cảm biến nhiệt chống quá nhiệt (cả ET và ETL); chu kỳ làm việc 100% (chỉ ETL)

Dòng AT/ATL

Tính năng

Thông số

Bộ tạo chân không APF-07UP có đồng hồ chân không và đồng hồ áp suất (chỉ AT)
Bộ tạo chân không AL1001UP có đồng hồ chân không và đồng hồ áp suất (chỉ ATL)
Cổng khí vào 3/8 NPT có van trượt khóa được
Hệ thống VLS: cảm biến và cảnh báo rò chân không chạy pin 9V
Van điều áp cài đặt sẵn, cho phép vận hành trên đường khí có áp suất cấp cao hơn
Venturi một cấp có van một chiều, ngăn mất chân không từ bộ tạo chân không khi mất khí cấp
Xi lanh khí nén hạng nặng cho góc lật 90°
Van tiết lưu để điều chỉnh tốc độ lật
Van cần gạt gắn trên tay cầm để điều khiển lật
Van trượt hút/nhả có khóa an toàn

Tải tối đa: 500 – 2000 lb (227 kg – 907 kg) (chỉ AT); 250 lb (113 kg) (chỉ ATL, trừ khi có ghi khác).
Nguồn khí yêu cầu: 90-120 psi; khí nén sạch, khô, 10.5 SCFM (297.3 l/phút)
Bộ tiết kiệm khí Energy Air Saver: van điều khiển theo chân không ngắt dòng khí nén cấp cho bơm khi đạt mức cài đặt, nhờ đó giảm tối đa lượng khí nén tiêu thụ.
Tốc độ lật: điều chỉnh được, chu kỳ làm việc 100%, không quá nhiệt

Biểu tượng lật trợ lực 90°

Lật trợ lực 90° – bảng ứng dụng

Có trên một số model:

Biểu tượng lật trợ lực 90° kèm xoay tay

Lật trợ lực 90°
kèm xoay tay

Các model lật trợ lực tiêu chuẩn

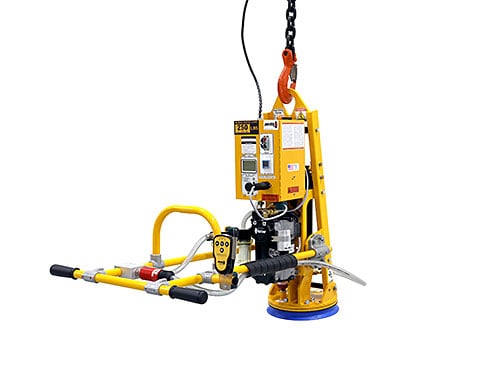

Model lật trợ lực 1 mặt hút (một số model có xoay tay)
	Model thiết bị	Kích thước tấm điển hình	Tải định mức
	8S	4×2	80 lb	(36 kg)
	11.5S	4×2	115 lb	(52 kg)
	12S	4×2	122 lb	(55 kg)
	16.5S	4×2	167 lb	(76 kg)
	22.5S	4×2	225 lb	(102 kg)
	25S	4×4	250 lb	(113 kg)
	27.5S	4×2	275 lb	(125 kg)
	37.5S	5×5	375 lb	(170 kg)
	50S	5×5	500 lb	(227 kg)
	100S	5×5	1000 lb	(454 kg)

Model lật trợ lực 2 mặt hút (một số model có xoay tay)
	Model thiết bị	Kích thước tấm điển hình	Tải định mức
	25M2-	5×4 6×4 8×4 10×4 12×4	250 lb	(113 kg)

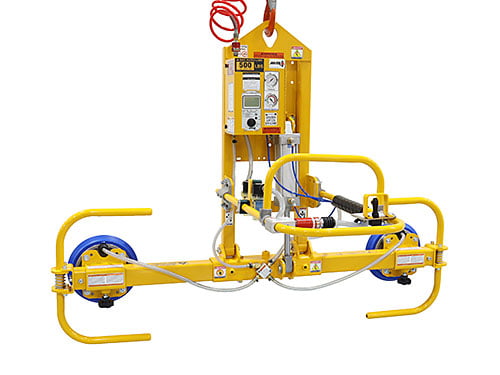

	50M2-	6×6 8×6 12×6	500 lb	(227 kg)
	75M2-	6×6 8×6 12×6	750 lb	(340 kg)
	100M2-	6×6 8×6 12×6	1000 lb	(454 kg)

Model lật trợ lực 3 mặt hút thẳng hàng
	Model thiết bị	Kích thước tấm điển hình	Tải định mức

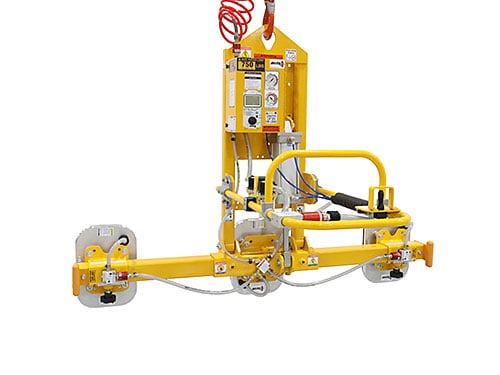

	75M3-	8×6 10×6 12×6	750 lb	(340 kg)
	150M3-	8×6 10×6 12×6	1500 lb	(680 kg)

Model lật trợ lực 4 mặt hút thẳng hàng (một số model có xoay tay)
	Model thiết bị	Kích thước tấm điển hình	Tải định mức

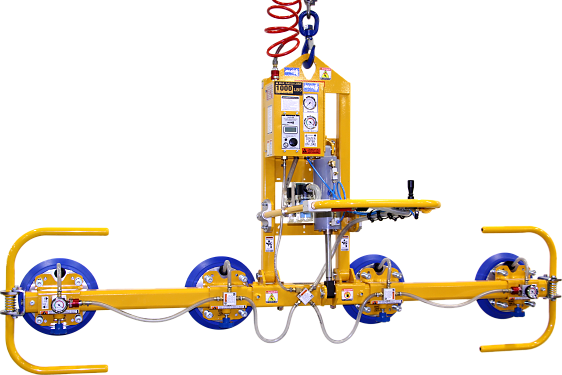

	100M4-	10×6 12×6	1000 lb	(454 kg)
	150M4-	10×6 12×6	1500 lb	(680 kg)
	200M4-	10×6 12×6	2000 lb	(907 kg)

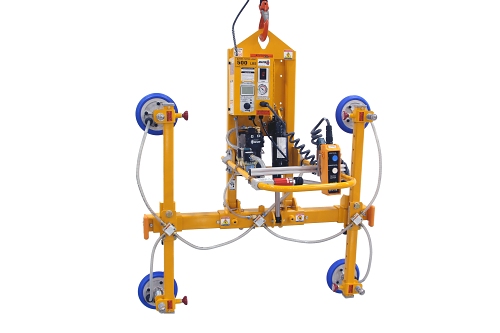

Model lật trợ lực 4 mặt hút, tay ngang điều chỉnh được (một số model có xoay tay)
	Model thiết bị	Kích thước tấm điển hình	Tải định mức
	25M4-	6×6 8×6 10×6 12×6	250 lb	(113 kg)
	50M4-	6×6 8×6 12×6	500 lb	(227 kg)
	100M4-	6×6 8×6 10×6 12×6	1000 lb	(454 kg)
	150M4-	6×6 8×6 10×6 12×6	1500 lb	(680 kg)
	200M4H-	10×6 12×6	2000 lb	(907 kg)

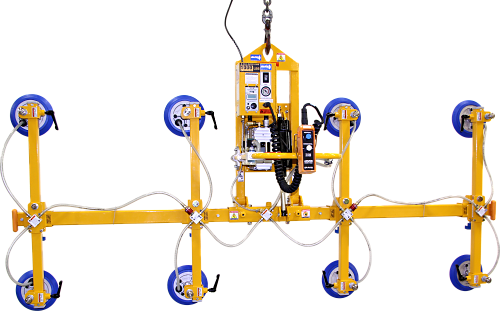

Model lật trợ lực 8 mặt hút, tay ngang điều chỉnh được (một số model có xoay tay)
	Model thiết bị	Kích thước tấm điển hình	Tải định mức
	25M8-	6×6 8×6 10×6	250 lb	(113 kg)
	50M8-	10×6 12×6	500 lb	(227 kg)
	100M8-	10×6 12×6	1000 lb	(454 kg)
	200M8-	10×6 12×6	2000 lb	(908 kg)

Ví dụ các model lật trợ lực thiết kế riêng

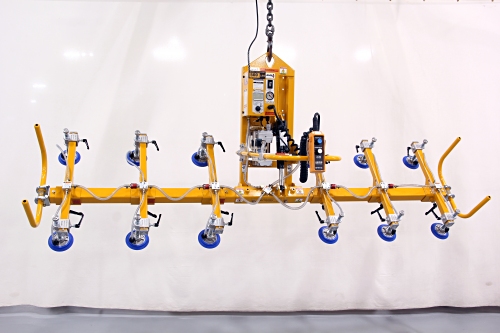

ET50M12-110-6/30

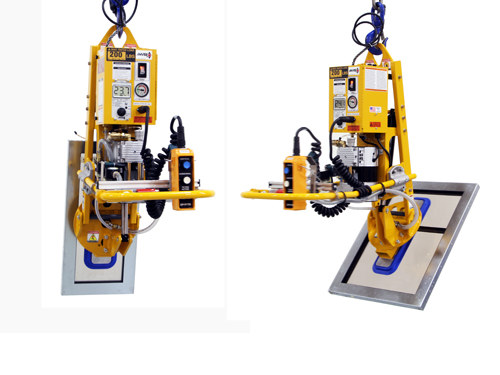

ETL20S-5518V với VP5518-NBR

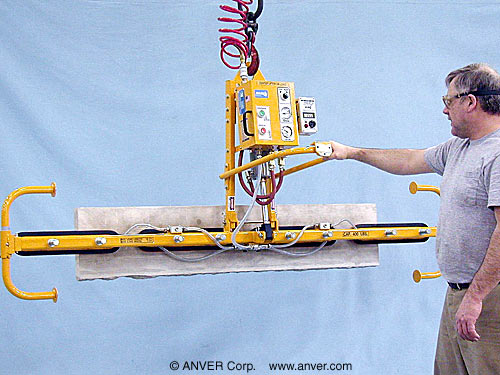

AT40M4-86F-FP

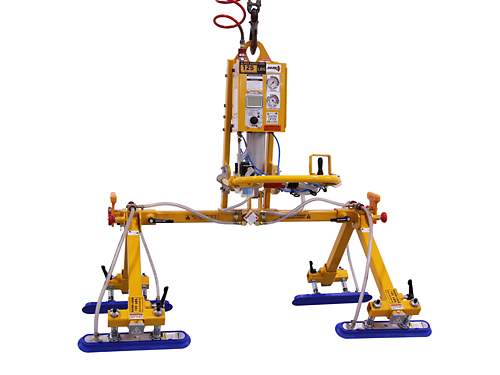

ATL12.5M4-48-2A/49-2P-FX-OC

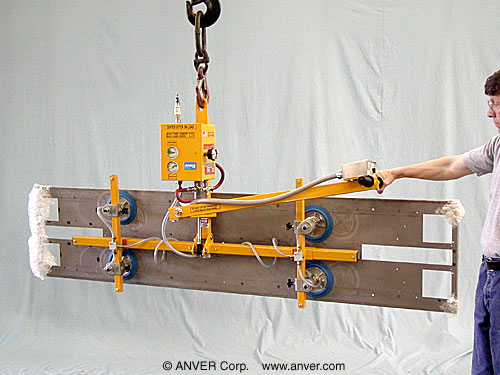

AT25M4-61-2/24SP

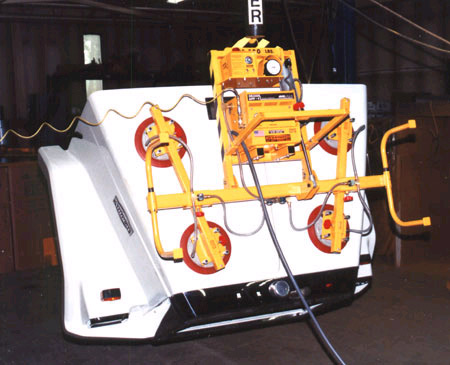

AT50M4-61-2/41HD

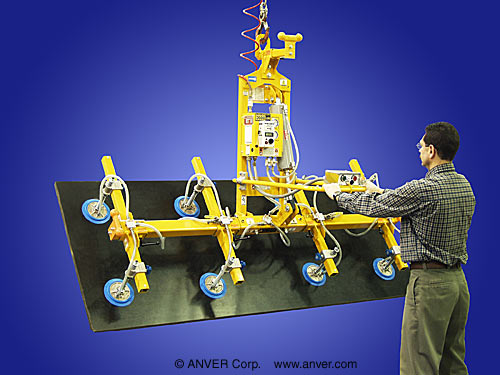

AT50M8-82-4/36SP

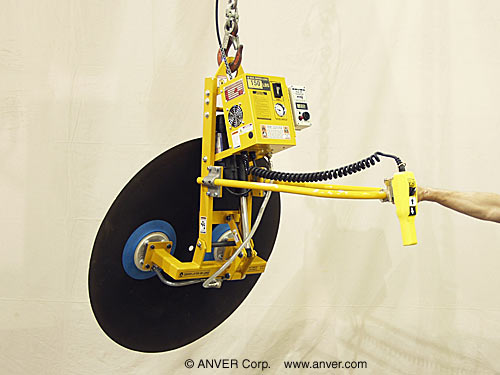

ETL15M2-18FX (82000840)

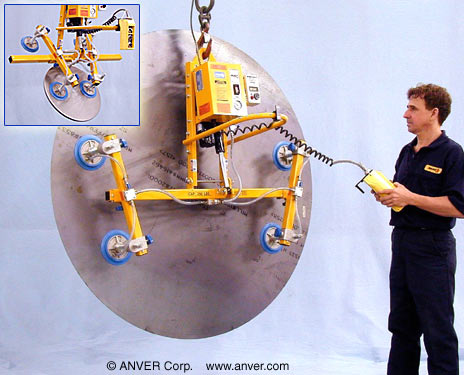

ETL25M4-48-2/24SP
ET50M4-48-2/44SP (82000698)

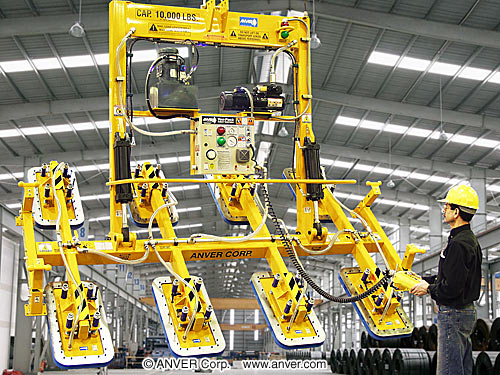

ETH1000M8-130-4/80 (82000818)

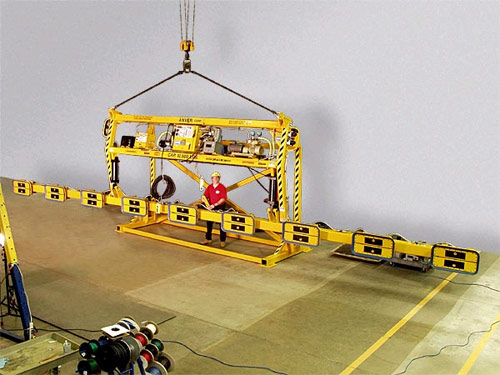

ETH1260M9-530F-SP

Ví dụ thiết bị lật nhờ trọng lực

Thiết bị lật trợ lực thiết kế riêng ANVER EF10M2-61-C180

Ví dụ thiết bị lật trợ lực thiết kế riêng

Hãy liên hệ kỹ sư ứng dụng để được hỗ trợ đáp ứng nhu cầu nâng và lật của bạn.

Thiết bị nâng chân không ANVER tuân thủ tiêu chuẩn ASME B30.20 và ASME BTH-1. Thông số và tải định mức thay đổi theo cấu hình; người sử dụng vẫn chịu trách nhiệm tuân thủ đầy đủ các quy định về an toàn lao động, kiểm định và vận hành. Xem thêm về các tiêu chuẩn an toàn này.
