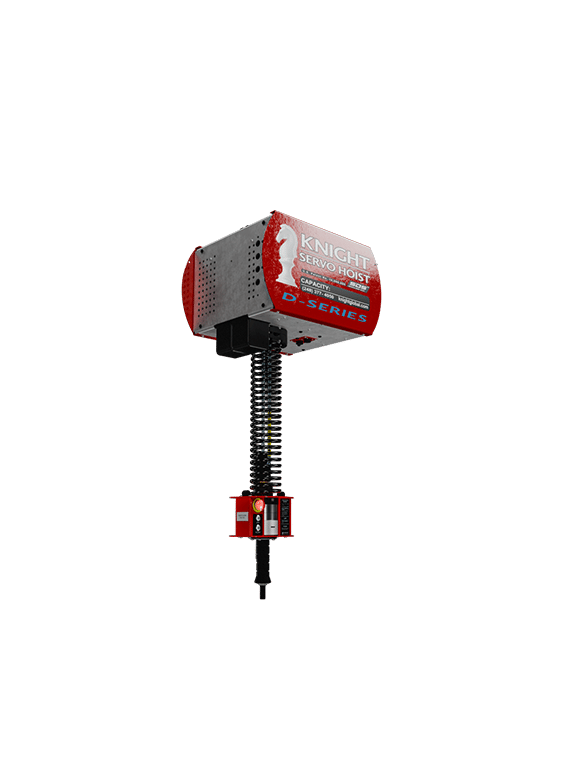

Pa lăng servo D-Series

KLCA1030 là tay cầm cảm biến tải lập trình được, lắp thẳng hàng trên xích của hệ pa lăng servo D-Series của Knight. KLCA1030 có cảm biến lực (load cell) thiết kế mới, đã được cấp bằng sáng chế, tích hợp bộ khuếch đại chống nhiễu. Khớp chữ U (clevis) cải tiến có chốt ngang nên không cần thanh ren khi nối thiết bị bên dưới tay nắm. Phần lớn người vận hành thấy tay cầm inline cho thao tác tự nhiên, dễ hiểu.

Cò bấm kích hoạt của KLCA1030 ngăn hệ thống chuyển động ngoài ý muốn: người vận hành phải bóp cò mới có thể nâng hoặc hạ. Cò bấm rất nhạy, chỉ cần lực rất nhỏ. Phần mềm servo mới của Knight cho cò bấm giúp tay cầm đổi chiều nhanh hơn, cần ít lực hơn khi đưa lên và xuống. KLCA1030 cũng nhỏ và nhẹ hơn, giúp người vận hành làm việc thoải mái hơn.

Tay cầm điều khiển thẳng có cò bấm KLCA1030 phản hồi nhanh hơn, đáp ứng nhịp sản xuất cao mà người vận hành ít tốn sức.

Nắp chụp (top hat) của tay cầm KLCA1030 nối với xích servo 4mm KDSA1010.

• Tải nâng hệ thống: tới 1000 lbs. [453kg]
• Tích hợp giao diện điều khiển cho người vận hành (OCI).
• Cảm biến lực (load cell) chống nhiễu.
• (1) đầu nối điều khiển 19 chân
• (1) ổ cắm cái Ethernet M12 4 chân mã D.
• Nút bấm có đèn xanh dương/xanh lá.
• Nút Run-Stop có đèn đỏ.
• Cáp điện bán riêng.
• Ma ní bán riêng.

KCA1033 là tay cầm treo điều khiển cơ bản cho pa lăng servo Knight. Tay cầm giúp người vận hành điều khiển tải cỡ lớn hoặc cồng kềnh khi đưa vào không gian hẹp. Tay cầm có cùng tính năng với tay cầm điều khiển thẳng có cò bấm của Knight, có loại 1 tốc độ hoặc 2 tốc độ. Tay cầm có thể treo trên cáp riêng, nối vào mô-đun giám sát tải (LMM) của Knight hoặc nối thẳng vào hộp pa lăng servo.

Giao diện điều khiển cho người vận hành (OCI) của Knight Global gồm (2) ổ cắm cái M12 4 chân cho I/O, (1) ổ cắm M12 6 chân cho tay cầm đồ gá, (1) ổ cắm đực 19 chân, nút bấm có đèn xanh lá/xanh dương, nút Run-Stop có đèn đỏ và (1) cổng lập trình 9 chân.

• Vận hành 2 tốc độ.
• Giao diện điều khiển cho người vận hành (OCI).
• Cổng lập trình D-Sub 9 chân.
• Đầu nối I/O và điều khiển 19 chân.
• Nút an toàn Run-Stop.
• Nút Float và Lift có đèn (xanh dương/xanh lá).
• Cáp điện thẳng bán riêng.
• Cáp điện xoắn bán riêng.
• Tùy chọn cấu hình nút cò bấm.

Bản vẽ CAD

• Giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
• Có cảm biến lực (load cell) được cấp bằng sáng chế, tích hợp bộ khuếch đại để chống nhiễu.
• Điện áp làm việc: 24VDC, dòng tới 2 A.
• Tải nâng tới 400lbs. [181kg]
• Dùng với tay cầm điều khiển 2 tốc độ KCA1033 có OCI hoặc hộp điều khiển treo biến tốc KCA1123.
• Vỏ kín bảo vệ dây điện, vành trượt (slip ring) và cụm xoay.
• (1) ổ cắm đực M23 19 chân, 15 chân trống.
• (1) ổ cắm cái M23 19 chân, 15 chân trống.
• Kèm ma ní (shackle) KSAA1004 và ổ đỡ xích 4mm.

Bản vẽ CAD

• Giữ cho ống khí, cáp điện và xích SDS không bị xoắn hoặc rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
• Có cảm biến lực (load cell) đã được cấp bằng sáng chế, tích hợp bộ khuếch đại chống nhiễu.
• Điện áp làm việc: 24VDC, dòng tới 2 A.
• Tải nâng tới 400 lbs. [181kg]
• Dùng kèm giao diện điều khiển cho người vận hành (OCI) hoặc tay cầm điều khiển 2 tốc độ có OCI KCA1033.
• Vỏ kín bảo vệ dây điện, vòng trượt (slip ring) và cụm xoay.
• (1) ổ cắm đực M23 19 chân, 15 chân để trống.
• (1) ổ cắm cái M23 19 chân, 15 chân để trống.
• Kèm ma ní KSAA1004.
  KLCA1058:
• (7) cổng khí nén ren ống 1/8G, chịu áp dương 1 Mpa và áp chân không -1.5kPa.
  KLCA1061:
• (1) cổng khí nén ren ống 1/8G, chịu áp dương 1 Mpa và áp chân không -1.5kPa

Bản vẽ CAD

• Giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
• Có cảm biến lực (load cell) được cấp bằng sáng chế, tích hợp bộ khuếch đại để chống nhiễu.
• Điện áp làm việc: 24VDC, dòng tới 2 A.
• Tải nâng tới 1000lbs. [454kg]
• Dùng kết hợp với giao diện điều khiển cho người vận hành (OCI) hoặc tay cầm điều khiển 2 tốc độ KCA1033 có OCI.
• Vỏ kín bảo vệ dây điện, vành trượt (slip ring) và cụm xoay.
• (1) ổ cắm đực M23 19 chân, 15 chân trống.
• (1) ổ cắm cái M23 19 chân, 15 chân trống.
• Kèm ma ní (shackle) KSAA1004.
  KLCA1059:
• (7) cổng khí nén ống 1/8G, chịu áp dương 1 MPa và áp chân không -1.5kPa.
  KLCA1062:
• (1) cổng khí nén ống 1/8G, chịu áp dương 1 MPa và áp chân không -1.5kPa.

Bản vẽ CAD

• Giữ cho ống hơi, cáp điện và xích SDS không bị xoắn hay rối, giảm đáng kể thời gian dừng máy và hư hỏng thiết bị.
• Có cảm biến lực (load cell) được cấp bằng sáng chế, tích hợp bộ khuếch đại để chống nhiễu.
• Điện áp làm việc: 24VDC, dòng tới 2 A.
• Tải nâng tới 350lbs. [159kg]
• Dùng kết hợp với giao diện điều khiển cho người vận hành (OCI) hoặc tay cầm điều khiển 2 tốc độ KCA1033 có OCI.
• Vỏ kín bảo vệ dây điện, vành trượt (slip ring) và cụm xoay.
• (1) ổ cắm đực M23 19 chân, 15 chân trống.
• (1) ổ cắm cái M23 19 chân, 15 chân trống.
• Kèm ma ní (shackle) KSAA1004.
  KLCA1060:
• (7) cổng khí nén ống 1/8G, chịu áp dương 1 MPa và áp chân không -1.5kPa.
  KLCA1063:
• (1) cổng khí nén ống 1/8G, chịu áp dương 1 MPa và áp chân không -1.5kPa.

Bản vẽ CAD

Xem video hướng dẫn tại đây hoặc trên kênh YouTube của Knight.

• Kết cấu thép
• Đo độ mòn xích mạ kẽm 4mm & 5mm của Knight.

Bản vẽ CAD

• KSAA1001 : bộ chuyển 16mm sang 7/8 in.
• KSAA1002 : bộ chuyển 20mm sang 1.25 in.

(Mã cũ EBA1183 / EBA1265)

• Thép hợp kim rèn – tôi và ram.
• Nối/tháo đồ gá nhanh.
• Mỗi khớp nối kèm hai trục đực EBD1825-1, 5″x7/8″; có trục theo yêu cầu riêng.

Bản vẽ CAD

(Mã cũ EBA1213)

• Thân ma ní thép 4140.
• Giữ đồ gá hoặc tải thẳng hàng với xích.
• Ma ní gắn vào trục thép 4140 đường kính 16mm (không kèm theo).
• Ma ní được giữ bằng (2) chốt định vị thép.
•  Bu lông vai 5/8 in. cấp bền 8.
•  Độ mở miệng: 7/8 in. X 2-1/8 in.

Bản vẽ CAD

(Mã cũ EBA1269)

• Thân ma ní thép 4140.
• Miệng nối rộng hơn.
• Giữ đồ gá hoặc tải thẳng hàng với xích.
• Ma ní gắn vào trục thép 4140 đường kính 16mm (không kèm theo).
• Ma ní được giữ bằng (1) chốt định vị thép và (1) chốt bu lông thép.
• Kèm móc xoay có mắt KSAD1022.

Bản vẽ CAD

(Mã cũ EBA1330)

• Dùng cho các model: KSH250S, KSH350S, KSH500S, KSH750S, KSH1000S và pa lăng Speed Hoist.
• Gắn vào con lăn tải của pa lăng servo Knight.
• Hệ phanh khí nén giữa pa lăng servo và thanh ray.
• Hành trình: 0.75 in. [19.1mm].
• Đường kính xi lanh khí nén: 2.00 in. [50.8mm].
• Phanh đỗ cũng là phanh hãm trượt khi lắp bộ điều áp.
• Má phanh thay thế được.
• Lắp ở phía trước hoặc phía sau pa lăng servo.

Bản vẽ CAD

(LMM KLCA1002 trong ảnh không kèm theo)

• Bộ chuyển để lắp khớp xoay cho pa lăng servo đang dùng, đã có sẵn LMM.
• Kèm đủ phụ kiện cần thiết để lắp bổ sung.
• KSAA1073 dùng cho xích 4mm (tải tối đa 500lbs).
• KSAA1075 dùng cho xích 5mm (tải tối đa 1000lbs).
• Kèm ổ bi và ma ní (shackle) KSAA1004.

Bản vẽ CAD

Mã cũ EBA1219

• Thép hợp kim rèn – tôi và ram.
• Kèm theo ma ní móc xoay KSAA1007.
• Móc xoay dùng ổ bi chống ma sát, cho phép móc xoay tự do khi có tải.
• Từng móc được thử tải bằng 2-1/2 lần giới hạn tải làm việc (hệ số 4:1), có chứng nhận.
• Cấp: 100.
• Cò nhả thiết kế chìm, phẳng với thân móc, bảo vệ cò khỏi va đập.
• Lưỡi gà khóa tự động khi móc có tải.
• Cò nhả – gồm lò xo, chốt cuộn và cò.
• Móc xoay giúp định vị và nối tải dễ hơn
• Miệng móc mở giữ tải thẳng hàng với xích.
• Miệng móc mở giúp móc và tháo tải dễ dàng.
• Dễ thao tác nhờ chỗ đặt ngón cái rộng.
• Dùng được cho cả cáp thép và xích cấp 80/100.
• Có định mức chịu mỏi.

Bản vẽ CAD

(Mã cũ EBA1030)

• Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
• Con lăn dẫn hướng bên có ổ bi tích hợp.
• Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
• Nhiệt độ làm việc liên tục min/max ở 100% tải: -20 độ F đến 248 độ F.

Bản vẽ CAD

(Mã cũ EBA1173)

• Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
• Con lăn dẫn hướng bên có ổ bi tích hợp.
• Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
• Nhiệt độ làm việc liên tục min/max ở 100% tải: -20 độ F đến 248 độ F.

Bản vẽ CAD

(Mã cũ EBA1020)

• Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
• Con lăn dẫn hướng bên có ổ bi tích hợp.
• Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
• Nhiệt độ làm việc liên tục min/max ở 100% tải: 20 độ F đến 248 độ F.

Bản vẽ CAD

• Đầu Micro DC 8 chân, một khóa định vị.
• Vỏ PVC màu xám.
• Đầu nối đực/cái 90°.
• Dây cáp 22 AWG, 4A, 300V.
• Có loại đầu nối thẳng hoặc vuông góc.

• Đầu Micro DC 4 chân, một khóa định vị.
• Vỏ PVC màu xám.
• Đầu nối đực thẳng hàng/đầu cái.
• Dây cáp 22 AWG, 4A, 300V.
• Có loại đầu nối thẳng hoặc vuông góc.

Mã cũ EBA1011

• Cáp điện xoắn được sản xuất riêng cho Knight Global.
• Nối pa lăng servo với mô-đun giám sát tải, cáp quấn quanh xích servo.
• Đầu nối kiểu bayonet quân sự 19 chân.
• Đầu nối đực - cái vuông góc 90 độ.
• Tùy chọn loại cáp thẳng.
• Các chiều dài có sẵn:
  • KCA1040-2 (2 ft. [60.9 cm])
  • KCA1040-3 (3 ft. [91.4 cm])
  • KCA1040-4 (4 ft. [121.9 cm])
  • KCA1040-6 (6 ft. [182.9 cm])
  • KCA1040-8 (8 ft. [243.8 cm])
  • KCA1040-10 (10 ft. [304.8 cm])
  • KCA1040-12 (12 ft. [365.7 cm])
  • KCA1040-15 (15 ft. [457.2 cm])
  • KCA1040-20 (20 ft. [609.6 cm])

Mã cũ EBA1009

• Cáp điện thẳng được sản xuất riêng cho Knight Global.
• Nối tay cầm điều khiển treo rời với pa lăng servo.
• Đầu nối kiểu bayonet quân sự 19 chân.
• Đầu nối đực - cái vuông góc 90 độ.
• Tùy chọn loại cáp xoắn.

Mã cũ EBA1145

• Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
• Giá đỡ chỉnh được nhiều mức chiều cao.
• Không kèm tủ ngắt điện.
• Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
• Lắp cố định xuống sàn.
• Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
• Lắp được nhiều loại tủ lên giá.
• Tủ loại treo tường cũng lắp được lên giá.
• Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
• Kích thước chiếm chỗ: 30x21x62.
• Bố trí lỗ bắt sàn: 24×18.
• Tùy chọn tấm gá van khóa khí (lockout).
• Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).

• Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
• Giá đỡ chỉnh được nhiều mức chiều cao.
• Không kèm tủ phân phối điện (PDP).
• Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau hoặc trên thanh giằng ngang dưới.
• Lắp cố định xuống sàn.
• Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
• Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
• Kích thước chiếm chỗ: 40x21x65
• Tùy chọn tấm gá van khóa khí (lockout).

• Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
• Giá đỡ chỉnh được nhiều mức chiều cao.
• Không kèm tủ phân phối điện (PDP).
• Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
• Lắp cố định xuống sàn.
• Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
• Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
• Kích thước chiếm chỗ: 56x21x66
• Tùy chọn tấm gá van khóa khí (lockout).
• Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).

Mã cũ EBA1003

• Dùng cho: pa lăng servo KSH250S, KSH350S, KSH500S, KSH750S và KSH1000S.
• Cầu dao ngắt gắn mặt tủ (flange disconnect).
• Tủ ngắt có biến áp 3KVA.
• Kích thước tủ: 21 in. X 20 in. X 10 in.
• 480VAC – 240VAC, dòng đầy tải (FLA) 6.25.
• Cầu chì sơ cấp 15A.
• Cầu chì thứ cấp 15A.
• Tủ được lắp ở độ cao thuận tiện cho người thao tác.
• Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
• Không kèm giá đỡ.

Mã cũ EBA1085

• Dùng cho: hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM và KSHXYZ.
• Cầu dao ngắt gắn mặt tủ (flange disconnect).
• Tủ ngắt có biến áp 5KVA.
• Kích thước tủ: 30 in. X 25 in. X 12 in.
• 480VAC – 240VAC, dòng đầy tải (FLA) 10.4.
• Cầu chì sơ cấp 25A.
• Cầu chì thứ cấp 25A.
• Tủ được lắp ở độ cao thuận tiện cho người thao tác.
• Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
• Không kèm giá đỡ.

Mã cũ EBA1086

• Dùng cho: hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM và KSHXYZ.
• Cầu dao ngắt gắn mặt tủ (flange disconnect).
• Tạo điểm ngắt điện cho hai hệ thống Knight Global.
• Tủ ngắt có biến áp 5KVA, 2 ngõ ra.
• Kích thước tủ: 30 in. X 25 in. X 12 in.
• 480VAC – 240VAC, dòng đầy tải (FLA) 10.4.
• Cầu chì sơ cấp 25A.
• (2) bộ cầu chì thứ cấp 25A.
• Tủ được lắp ở độ cao thuận tiện cho người thao tác.
• Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
• Không kèm giá đỡ.

• Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
• Giá đỡ chỉnh được nhiều mức chiều cao.
• Không kèm tủ ngắt điện.
• Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
• Lắp cố định xuống sàn.
• Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
• Lắp được nhiều loại tủ lên giá.
• Tủ loại treo tường cũng lắp được lên giá.
• Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
• Kích thước chiếm chỗ: 19x21x62.
• Tùy chọn tấm gá van khóa khí (lockout).
• Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
