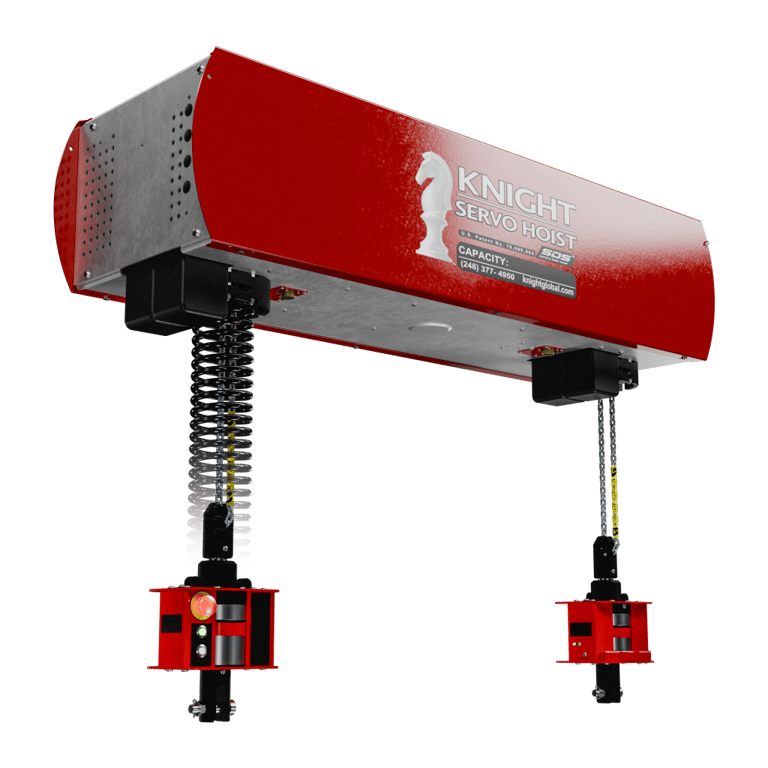

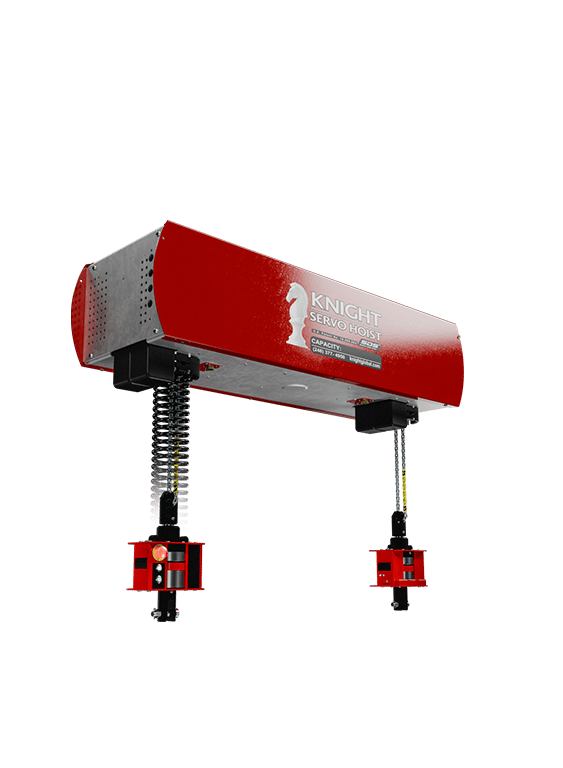

Pa lăng servo xích đôi KSHTC / KSHTCDM

Name: Pa lăng servo xích đôi KSHTC / KSHTCDM
Brand: FullSharp

Tải PDF thông số

Tổng quan

Pa lăng servo xích đôi của Knight là thiết bị trợ lực thông minh (IAD) nâng tải bằng hai xích, giúp giữ cân bằng chi tiết dài và định vị chính xác theo phương đứng.

Pa lăng servo xích đôi KSHTC và pa lăng servo xích đôi động cơ kép KSHTCDM của Knight là thiết bị trợ lực thông minh (IAD), cho phép người vận hành định vị chính xác hoặc thả nổi tải theo phương “Z” (trục đứng) nhanh và tin cậy. Thiết kế này đặc biệt giúp kiểm soát và cân bằng các chi tiết cồng kềnh hoặc dài.

Cả hai loại pa lăng servo xích đôi đều có tính năng “SDS” (Safety Drop Stop). Hai (2) xích của KSHTC được liên kết cơ khí với nhau để hoạt động như một khối. Hai (2) xích của KSHTCDM được điều khiển phối hợp với nhau. Mỗi động cơ được đồng bộ điện tử, có tùy chọn mô-đun giám sát tải (LMM) có giao diện điều khiển cho người vận hành hoặc mô-đun giám sát tải (LMM) có giao diện truyền thẳng (pass through).

Pa lăng servo xích đôi đáp ứng nhiều giải pháp ứng dụng nhờ các tính năng lập trình. Người vận hành chỉ cần nắm tay cầm và di chuyển tải, không cần nút bấm. Với pa lăng truyền thống, người vận hành phải bấm nút mới bắt đầu được một chuyển động vốn tự nhiên.

Công nghệ pa lăng servo của Knight trở thành phần nối dài cho chuyển động tự nhiên của người vận hành, cải thiện rõ độ chính xác, độ nhạy và độ lặp lại; qua đó tăng an toàn, năng suất và chất lượng. Các lợi ích sẵn có gồm: loại bỏ thao tác thừa, giảm thời gian phản ứng và giảm tối đa ảnh hưởng của quán tính khi nâng tải nặng.

Mã model dòng pa lăng servo xích đôi:
KSHTC250S-2401 & KSHTC500S-2401

Thông tin chung

Cơ khí

Tốc độ: đến 196 ft. mỗi phút [60mpm].
KSHTCDM – điều khiển động cơ kép.
Khoảng cách tâm hai xích tiêu chuẩn: 24 in. [609mm] – 36 in. [914mm]. (Bề rộng trên 36 in. là thiết kế riêng)
Hệ số an toàn 125%.
Phanh an toàn kiểu fail-safe (tự đóng khi mất điện).
Xích đã được cấp bằng sáng chế của Knight, tuổi thọ cao hơn.
Chiều dài xích không giới hạn (tiêu chuẩn 18 ft.).
Hộp số trục vít kín.
Cấp H5 (chu kỳ làm việc liên tục).

Phần mềm

Cổng giao tiếp lập trình và chẩn đoán.
Giới hạn hành trình ảo.
Vùng giảm tốc độ.
Giới hạn va đập.
Giảm chấn chủ động.
Chế độ thả nổi (Float) tiêu chuẩn.
Ngưỡng quá tải lập trình được.

Điện

Có nguồn 24 VDC, 2 A theo chuẩn công nghiệp cấp cho đồ gá thiết kế riêng như: kẹp, giác hút chân không, công tắc, cảm biến tiệm cận, đèn...
Nút Run/ Stop có đèn.
240 VAC, một pha 50/60 Hz.
Cảm biến tải: tải nâng và lực tác dụng lên tay cầm.
Khả năng I/O:
- (16) đầu vào/ (8) đầu ra
- (8) đầu vào/ (4) đầu ra để trống cho điều khiển giao tiếp.
Đèn LED báo trạng thái, nút bấm có đèn xanh lá và xanh dương.
Đèn LED báo lỗi, nút Run/ Stop có đèn, xoay để nhả.
Tùy chọn hộp điều khiển treo từ xa hoặc tay cầm từ xa.

Thông số dòng pa lăng servo xích đôi

Dòng pa lăng servo xích đôi

Mã model	Tải nâng lbs. [kg]	Tốc độ tối đa [fpm/mpm]	Điện áp / Pha
KSHTC250S-2401	250 lbs. [113kg]	196.85 fpm. [60mpm]	240 / 1 pha
KSHTC500S-2401	500 lbs. [226kg]	xxx.xx fpm. [mpm]	240 / 1 pha

Thông số dòng pa lăng servo xích đôi động cơ kép

Dòng pa lăng servo xích đôi động cơ kép

Mã model	Tải nâng lbs. [kg]	Tốc độ tối đa [fpm/mpm]	Điện áp / Pha
KSHTCDM700S-4803	700 lbs. [317kg]	xx.xx fpm. [mpm]	480 / 3 pha
KSHTCDM1500S-4803	1500 lbs. [680kg]	123.03 fpm. [37.5mpm]	480 / 3 pha
KSHTCDM2000S-4803	2000 lbs. [907kg]	41.01 fpm. [12.5mpm]	480 / 3 pha
KSHTCDM4000S-4803	4000 lbs. [1814kg]	xxx.xx fpm. [mpm]	480 / 3 pha

Tùy chọn

Pa lăng servo KSHTC/ KSHTCDM

Khi chọn hệ điều khiển servo Knight, cần xác định nhiều yếu tố trước khi chọn cấu hình phù hợp. Để xác định đúng cấu hình cho ứng dụng, hãy in, điền bảng cấu hình và gửi cho FullSharp để lập báo giá.

Các bước xác định ứng dụng

Cấu hình hệ thống – dòng KSHTC / KSHTCDM được cung cấp thành hệ hoàn chỉnh, tùy chọn tay cầm thẳng (inline) hoặc tay cầm từ xa. Hệ thống đi kèm một trong hai loại, không kèm cả hai.
Tải nâng – tính cả khối lượng đồ gá và chi tiết khi chọn cỡ.
Kiểu hệ thống – xích SDS (xích an toàn và xích tải)
Chiều dài cáp xoắn:
- Chiều cao ray – xác định điểm treo; khoảng cách từ đáy ray đến điểm treo tải trên pa lăng servo có thể đến 4 ft., tùy cấu hình hệ thống.
- Xác định chiều cao lấy tải và đặt tải; việc này rất quan trọng, ảnh hưởng đến tổng chiều cao lắp chồng (stack-up) và chiều cao ray.
- Dùng bản vẽ ứng dụng để xác định tổng chiều cao lắp chồng.
- Chọn cáp xoắn.
Con lăn – xác định điểm treo (không được là treo một điểm) và chọn con lăn. Nếu đã có sẵn con lăn, tấm chuyển đổi EBD1127 được cấp kèm không tính thêm phí.
Cài đặt điều khiển pa lăng – xác định cách điều khiển chuyển động lên/ xuống và cấu hình phù hợp nhất với ứng dụng, lưu ý các điểm sau.
- Khi chọn tay cầm thẳng (inline):
  - Người vận hành có với tới tay cầm ở vị trí cao nhất không?
  - Người vận hành dùng tay cầm thẳng ở rất gần tải có an toàn không?
- Người vận hành có luôn với tới nút run-stop không?
- Khi chọn cấu hình, cần xác định rõ mọi cáp bổ sung.
  - Cáp từ LMM đến OCI
  - Cáp từ tay cầm đồ gá đến OCI
Nguồn điện nhà máy – hệ servo chạy điện 230VAC 1 pha. Nếu nhà máy lắp đặt chỉ có nguồn 480VAC, cần đặt thêm một tùy chọn tủ ngắt điện có biến áp 480VAC/ 240VAC.

Video

*Tổng hợp ứng dụng

*Bảo trì phòng ngừa pa lăng servo SDS

*Hệ pa lăng servo XYZ – lắp ghế

Hướng dẫn thay xích pa lăng servo SDS

Ứng dụng hệ servo

Phụ kiện

Điều khiển servo 6

Mô-đun giám sát tải (LMM) có OCI KLCA1002

KLCA1002Mô-đun giám sát tải (LMM) có OCI

Xem chi tiết

Mô-đun giám sát tải kiểu analog, lập trình được toàn bộ, theo thiết kế mới. KLCA1002 có cảm biến lực (load cell) đã được cấp bằng sáng chế có tích hợp bộ khuếch đại chống nhiễu, vỏ bảo vệ đèn, nút bấm và đầu nối của giao diện người vận hành, và khớp chữ U (clevis) cải tiến có chốt ngang nên không cần thanh ren khi nối thiết bị bên dưới tay nắm.

Mô-đun cảm biến tải LMM lập trình được, lắp thẳng hàng trên xích của hệ thống, dùng khi người vận hành với tới được nút Run-Stop lúc pa lăng ở vị trí trên cao. Nên dùng KLCA1002 khi tay cầm điều khiển thẳng (inline) không phù hợp.

(**Mã cũ EBA1165)

Dùng kèm tay cầm treo 2 tốc độ hoặc tay cầm đồ gá.
Giao diện điều khiển cho người vận hành (OCI).
Cổng lập trình Ethernet.
Tối đa: (3) ổ cắm cái M12 4 chân cho I/O.
(1) ổ cắm đực M23 19 chân.
(1) ổ cắm M12 6 chân cho tay cầm đồ gá.
Nút bấm có đèn xanh dương/xanh lá.
Nút Run-Stop có đèn đỏ.
Tiêu chuẩn kèm ma ní KSAA1004.

Bản vẽ CAD

Mô-đun giám sát tải (LMM) loại pass-through KLCA1004

KLCA1004Mô-đun giám sát tải (LMM) loại pass-through

Xem chi tiết

Mô-đun giám sát tải kiểu analog, lập trình được toàn bộ, theo thiết kế mới. KLCA1004 có cảm biến lực (load cell) đã được cấp bằng sáng chế có tích hợp bộ khuếch đại chống nhiễu, vỏ bảo vệ đèn, nút bấm và đầu nối của giao diện người vận hành, và khớp chữ U (clevis) cải tiến có chốt ngang nên không cần thanh ren khi nối thiết bị bên dưới tay nắm.

Mô-đun cảm biến tải LMM lập trình được, lắp thẳng hàng trên xích của hệ thống, dùng khi người vận hành không với tới nút Run-Stop lúc pa lăng ở vị trí trên cao, và dùng kèm mô-đun giao diện điều khiển cho người vận hành (OCI) KCA1015.

Cáp điện xoắn KCA1040 và cáp điện thẳng KCA1041 bán riêng.

(Mã cũ EBA1166)

Cổng lập trình Ethernet.
Dùng kèm tay cầm treo 2 tốc độ, tay cầm đồ gá hoặc mô-đun OCI đặt rời.
(1) ổ cắm đực M23 19 chân.
(1) ổ cắm cái M23 19 chân.
Tiêu chuẩn kèm ma ní KSAA1004.

Bản vẽ CAD

EPDA9600Tay cầm điều khiển hai tốc độ

Khối lượng: 2.5 lbs. [1.13 kg]

Xem chi tiết

Tay cầm điều khiển hai tốc độ EPDA9600 là loại không lập trình. Tay cầm có bốn công tắc tạo (2) cấp tốc độ, chỉ cần ấn cần gạt ngón cái. Ấn nửa chừng là tốc độ thứ nhất, ấn hết là tốc độ thứ hai. Tay cầm kèm mặt bích lắp tiêu chuẩn. Cần ghi rõ cỡ ống chuyển đổi mặt bích cho đồ gá cuối (end effector). Tay cầm không lập trình.

Trước đây là KCA1030

Tay cầm không lập trình.
Nhiều phương án lắp đặt.
Có thể lắp cách xa đồ gá cuối (end effector).
Cấu hình (2) cần gạt ngón cái.
(2) công tắc cho mỗi cần gạt ngón cái.
(4) công tắc hành trình đơn cực 240V, 3A.
Công tắc IP67.
Đạt chứng nhận UL, CE.
Cáp: cáp đầu cái M12 4 chân để nối bán riêng.
Tay nắm công thái học BPD1125.
Cáp chịu lực / dây buộc tùy theo ứng dụng.
Ghi rõ cỡ cổ lắp: (.88 in., 1 in., 1.25 in.).
Tùy chọn tay cầm điều khiển một tốc độ EPA9600.
Tùy chọn tay cầm điều khiển một tốc độ có cò bấm EPTA9600.
Tùy chọn tay cầm điều khiển hai tốc độ có cò bấm EPDTA9600.
Tùy chọn cần gạt ngón cái mã màu.
Tùy chọn cần gạt ngón cái vát góc.
Ký hiệu trên cần gạt theo yêu cầu, ghi rõ khi đặt hàng.
Có ký hiệu bằng nhiều ngôn ngữ.

Bản vẽ CAD

Tay cầm điều khiển hai tốc độ có cò bấm EPDTA9600

EPDTA9600Tay cầm điều khiển hai tốc độ có cò bấm

Khối lượng: 2.8 lbs [1.27 kg]

Xem chi tiết

Tay cầm điều khiển hai tốc độ có cò bấm EPDTA9600 là loại không lập trình. Tay cầm có năm công tắc tạo (2) cấp tốc độ kèm nút cò bấm, chỉ cần ấn cần gạt ngón cái. Ấn nửa chừng là tốc độ thứ nhất, ấn hết là tốc độ thứ hai. Tay cầm kèm mặt bích lắp tiêu chuẩn. Cần ghi rõ cỡ ống chuyển đổi mặt bích cho đồ gá cuối (end effector).

Tay cầm không lập trình.
Có thể lắp cách xa đồ gá cuối (end effector).
(1) cò bấm dạng công tắc.
Cấu hình (2) cần gạt ngón cái.
(2) công tắc cho mỗi cần gạt ngón cái.
(1) cò bấm.
Tay nắm công thái học BPD1125.
(5) công tắc hành trình đơn cực 240V, 3A.
Công tắc IP67.
Đạt chứng nhận UL, CE.
Nhiều phương án lắp đặt.
Cáp: cáp đầu cái M12 4 chân để nối bán riêng.
Cáp chịu lực / dây buộc tùy theo ứng dụng.
Ghi rõ cỡ cổ lắp: (.88 in., 1 in., 1.25 in.).
Tùy chọn tay cầm điều khiển một tốc độ EPA9600.
Tùy chọn tay cầm điều khiển một tốc độ có cò bấm EPTA9600.
Tùy chọn tay cầm điều khiển hai tốc độ có cò bấm EPDTA9600.
Tùy chọn cần gạt ngón cái mã màu.
Tùy chọn cần gạt ngón cái vát góc.
Ký hiệu trên cần gạt theo yêu cầu, ghi rõ khi đặt hàng.
Có ký hiệu bằng nhiều ngôn ngữ.

Bản vẽ CAD

Tay cầm điều khiển 2 tốc độ có giao diện điều khiển (OCI) KCA1033

KCA1033Tay cầm điều khiển 2 tốc độ có giao diện điều khiển (OCI)

Khối lượng: 5.04 lbs. [2.29 kg]

Xem chi tiết

KCA1033 là tay cầm treo điều khiển cơ bản cho pa lăng servo Knight. Tay cầm giúp người vận hành điều khiển tải cỡ lớn hoặc cồng kềnh khi đưa vào không gian hẹp. Tay cầm có cùng tính năng với tay cầm điều khiển thẳng có cò bấm của Knight, có loại 1 tốc độ hoặc 2 tốc độ. Tay cầm có thể treo trên cáp riêng, nối vào mô-đun giám sát tải (LMM) của Knight hoặc nối thẳng vào hộp pa lăng servo.

Giao diện điều khiển cho người vận hành (OCI) của Knight Global gồm (2) ổ cắm cái M12 4 chân cho I/O, (1) ổ cắm M12 6 chân cho tay cầm đồ gá, (1) ổ cắm đực 19 chân, nút bấm có đèn xanh lá/xanh dương, nút Run-Stop có đèn đỏ và (1) cổng lập trình 9 chân.

(**Mã cũ EBA1063)

Vận hành 2 tốc độ.
Giao diện điều khiển cho người vận hành (OCI).
Cổng lập trình D-Sub 9 chân.
Đầu nối I/O và điều khiển 19 chân.
Nút an toàn Run-Stop.
Nút Float và Lift có đèn (xanh dương/xanh lá).
Cáp điện thẳng bán riêng.
Cáp điện xoắn bán riêng.
Tùy chọn cấu hình nút cò bấm.

Bản vẽ CAD

Giao diện điều khiển OCI gắn trên đồ gá KCA1014 / KCA1015

KCA1014 / KCA1015Giao diện điều khiển OCI gắn trên đồ gá

Khối lượng: 3.5 lbs. [1.59kg] / 6.75 lbs. [3.1 kg]

Xem chi tiết

Giao diện điều khiển cho người vận hành (OCI) loại gắn đồ gá của Knight được lắp trực tiếp lên đồ gá, có nút LIFT và FLOAT có đèn cùng nút RUN-STOP. Có loại đấu cáp phía sau và loại đấu cáp bên hông: KCA1014 đấu cáp phía sau, KCA1015 đấu cáp bên hông.

Giao diện cho người vận hành điều khiển pa lăng servo Knight.
Đầu nối điều khiển và I/O 19 chân.
Cổng lập trình Ethernet.
Nút bấm có đèn xanh dương/xanh lá.
Nút Run-Stop có đèn đỏ.
Có loại đấu cáp bên hông và loại đấu cáp phía sau.

Bản vẽ CAD

Phụ kiện chung 7

KSAA1003Thước đo độ mòn xích chính xác

Khối lượng: 0.87 lbs [0.39kg]

Xem chi tiết

Thước đo độ mòn xích chính xác KSAA1003 dùng để đo độ mòn xích mạ kẽm 4mm/5mm của pa lăng servo và air balancer (pa lăng cân bằng khí nén) Knight.

Xem video hướng dẫn tại đây hoặc trên kênh YouTube của Knight.

Kết cấu thép
Đo độ mòn xích mạ kẽm 4mm & 5mm của Knight.

Bản vẽ CAD

Bộ xích thay thế cho pa lăng servo SDS KDSA1010 / KDSA1011

KDSA1010 / KDSA1011Bộ xích thay thế cho pa lăng servo SDS

Xem chi tiết

Bộ xích thay thế KDSA1010 và KDSA1011 cho pa lăng servo SDS của Knight Global được phát triển cùng hãng Pewag để đảm bảo độ bền kéo và độ bền mài mòn tối ưu. Knight Global là hãng thiết bị trợ lực thông minh (IAD) dùng xích trong sản phẩm của mình. Xích KDSA1010 và KDSA1011 đã được cấp bằng sáng chế, được xử lý nhiệt đặc biệt theo yêu cầu sử dụng: bề mặt xích được tôi cứng để tăng độ bền mài mòn và độ bền kéo. Xích pa lăng servo Knight được mạ kẽm điện phân chống ăn mòn và xử lý cromat để tăng thêm khả năng chống ăn mòn. Xích servo phù hợp cho ứng dụng mài mòn cao và tải động lớn trên xích.

KDSA1010 (4mm) cho pa lăng SDS tải nâng 200 lbs-500 lbs.
KDSA1011 (5mm) cho pa lăng SDS tải nâng 350 lbs-1000 lbs.
(2) cụm chặn cuối xích.
(2) mắt nối trung gian hỗ trợ lắp xích.

KDSA1010

Model pa lăng servo: dòng KSH250S – 500S, Speed Hoist & D-Series 200-400lbs.
(2) xích thép 4mm cấp bền (80), thấm cacbon, nhiệt luyện, mạ kẽm điện phân cromat xanh.
Bước xích 12mm.
Dây kéo xích 4mm.
Chiều dài xích: tiêu chuẩn 18 ft. [548.6cm].
Tải làm việc tối đa: 500 lbs. [226kg].

KDSA1011

Model pa lăng servo: dòng KSH350S, 750S, 1000S, Speed Hoist & D-Series 750-1000lbs.
(2) xích thép 5mm cấp bền (8), thấm cacbon, nhiệt luyện, mạ kẽm điện phân cromat xanh.
Bước xích 15mm.
Dây kéo xích 5mm.
Chiều dài xích: tiêu chuẩn 12 ft. [365.7cm].
Tải làm việc tối đa: 1,000 lbs [453kg].

KSAA1001 / KSAA1002Khớp nối nhanh

Tải tối đa: KSAA1001: 1, 500 lbs. [680kg], KSAA1002: 1, 500 lbs. -2, 000 lbs. [453.5kg-907kg]

Xem chi tiết

Khớp nối nhanh KSAA1001 và KSAA1002 cho phép nối và tháo nhanh đồ gá và đồ gá cuối (end effector). Khớp nối nhanh tháo ra dễ dàng chỉ bằng cách rút chốt nhả. Mỗi khớp nối nhanh kèm hai chốt và có thể nối nhanh vào tay cầm thẳng của hệ servo.

KSAA1001 : bộ chuyển 16mm sang 7/8 in.
KSAA1002 : bộ chuyển 20mm sang 1.25 in.

(Mã cũ EBA1183 / EBA1265)

Thép hợp kim rèn – tôi và ram.
Nối/tháo đồ gá nhanh.
Mỗi khớp nối kèm hai trục đực EBD1825-1, 5″x7/8″; có trục theo yêu cầu riêng.

Bản vẽ CAD

KSAA1004Ma ní (shackle)

Tải tối đa: 1, 000 lbs. [453kg]

Xem chi tiết

Giữ đồ gá và tải thẳng hàng với xích của hệ servo. Ma ní (shackle) KSAA1004 thường gắn bên dưới cảm biến lực. Ma ní Knight có ngàm chữ U (clevis) cái để nối trực tiếp. Ma ní KSAA1004 làm từ thép 4140, nhiệt luyện đạt độ cứng Rockwell C 38-42. Ma ní dùng (2) hai chốt định vị thép M6 để giữ thay cho ty ren, có lỗ xuyên M5 và tấm hãm. Ma ní thường gắn bên dưới tay cầm có cảm biến lực.

(Mã cũ EBA1213)

Thân ma ní thép 4140.
Giữ đồ gá hoặc tải thẳng hàng với xích.
Ma ní gắn vào trục thép 4140 đường kính 16mm (không kèm theo).
Ma ní được giữ bằng (2) chốt định vị thép.
Bu lông vai 5/8 in. cấp bền 8.
Độ mở miệng: 7/8 in. X 2-1/8 in.

Bản vẽ CAD

KSAA1007Ma ní móc xoay

Tải tối đa: 1, 000 lbs. [453kg]
Khối lượng: 4.6 lbs [2.08kg]

Xem chi tiết

KSAA1007 giữ đồ gá và tải thẳng hàng với xích của hệ servo. Ma ní này có miệng nối rộng hơn để vừa bề rộng móc xoay của Knight. Ma ní móc xoay KSAA1007 thường gắn bên dưới tay cầm có cảm biến lực và chủ yếu dùng cho ứng dụng tay cầm thẳng (In-Line Handle) của Knight. Ma ní thường gắn bên dưới tay cầm có cảm biến lực, chủ yếu dùng cho ứng dụng tay cầm thẳng có móc xoay KSAD1022.

(Mã cũ EBA1269)

Thân ma ní thép 4140.
Miệng nối rộng hơn.
Giữ đồ gá hoặc tải thẳng hàng với xích.
Ma ní gắn vào trục thép 4140 đường kính 16mm (không kèm theo).
Ma ní được giữ bằng (1) chốt định vị thép và (1) chốt bu lông thép.
Kèm móc xoay có mắt KSAD1022.

Bản vẽ CAD

KSAA1011Phanh ray cho pa lăng servo

Khối lượng: 6.0 lbs. [2.72kg]

Xem chi tiết

Thiết kế lắp bằng bu lông, gắn vào con lăn tải của pa lăng servo. Phanh ray KSAA1011 thường dùng khi người vận hành cần khóa pa lăng servo không cho di chuyển trên ray dầm cầu hoặc ray chạy. Tính năng khóa giúp xếp và dỡ chi tiết chính xác. Phanh đỗ KSAA1011 cũng có thể dùng làm phanh hãm trượt (drag brake), khi đó cần bộ điều áp để cấp khí cho xi lanh. Phanh ray của pa lăng servo có thể lắp quay về phía trước hoặc phía sau pa lăng, tùy yêu cầu phanh của từng ứng dụng.

(Mã cũ EBA1330)

Dùng cho các model: KSH250S, KSH350S, KSH500S, KSH750S, KSH1000S và pa lăng Speed Hoist.
Gắn vào con lăn tải của pa lăng servo Knight.
Hệ phanh khí nén giữa pa lăng servo và thanh ray.
Hành trình: 0.75 in. [19.1mm].
Đường kính xi lanh khí nén: 2.00 in. [50.8mm].
Phanh đỗ cũng là phanh hãm trượt khi lắp bộ điều áp.
Má phanh thay thế được.
Lắp ở phía trước hoặc phía sau pa lăng servo.

Bản vẽ CAD

KSAD1022Móc xoay có mắt

Tải tối đa: 3, 200 lbs. [1, 451kg]
Khối lượng: 1.6 lbs. [.72kg]

Xem chi tiết

Móc xoay KSAD1022 có lưỡi gà tự đóng khi có tải, và chỉ mở được khi nhấn nút nhả và bỏ tải ra. Khi treo tải, lưỡi gà tự khóa lại. Móc xoay KSAD1022 là móc Supermax cấp 100, bền hơn 20% so với móc cường độ cao (cấp 80) khi dùng với xích cùng cấp. Móc này được kèm theo ma ní móc xoay KSAA1007. Móc SHUR-LOC®, nếu được lắp và khóa đúng cách, có thể dùng cho ứng dụng nâng người và đáp ứng tinh thần quy định OSHA 1926.1431(g)(1)(i)(A) và 1926.1501(g)(4)(iv)(B). Khi dùng trong môi trường ăn mòn, phải kiểm tra chuôi và đai ốc theo ASME B 30.10-1.10.4 (b)(5)(c) 2009.

Mã cũ EBA1219

Thép hợp kim rèn – tôi và ram.
Kèm theo ma ní móc xoay KSAA1007.
Móc xoay dùng ổ bi chống ma sát, cho phép móc xoay tự do khi có tải.
Từng móc được thử tải bằng 2-1/2 lần giới hạn tải làm việc (hệ số 4:1), có chứng nhận.
Cấp: 100.
Cò nhả thiết kế chìm, phẳng với thân móc, bảo vệ cò khỏi va đập.
Lưỡi gà khóa tự động khi móc có tải.
Cò nhả – gồm lò xo, chốt cuộn và cò.
Móc xoay giúp định vị và nối tải dễ hơn
Miệng móc mở giữ tải thẳng hàng với xích.
Miệng móc mở giúp móc và tháo tải dễ dàng.
Dễ thao tác nhờ chỗ đặt ngón cái rộng.
Dùng được cho cả cáp thép và xích cấp 80/100.
Có định mức chịu mỏi.

Bản vẽ CAD

Con lăn tải 3

KSAA1050Con lăn tải cho pa lăng servo

Tải tối đa: 2, 500 lbs. [1, 134kg]
Khối lượng: 9.5 lbs. [4.31kg]

Xem chi tiết

Con lăn tải KSAA1050 truyền tải theo phương ngang và treo pa lăng servo Knight từ hệ thanh ray dòng RAD7510 của Knight.

(Mã cũ EBA1030)

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục min/max ở 100% tải: -20 độ F đến 248 độ F.

Bản vẽ CAD

KSAA1059Con lăn tải cho pa lăng servo

Tải tối đa: 1, 600 lbs. [725kg]
Khối lượng: 7.6 lbs. [3.45kg]

Xem chi tiết

Con lăn tải servo KSAA1059 truyền tải theo phương ngang và treo pa lăng servo Knight từ hệ thanh ray dòng RAD6110 của Knight.

(Mã cũ EBA1173)

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục min/max ở 100% tải: -20 độ F đến 248 độ F.

Bản vẽ CAD

KSAA1048Con lăn tải cho pa lăng servo

Tải tối đa: 900 lbs. [408kg]
Khối lượng: 4.5 lbs. [2.04kg]

Xem chi tiết

Con lăn tải servo KSAA1048 truyền tải theo phương ngang và treo pa lăng servo Knight từ hệ thanh ray dòng RAD4110 của Knight.

(Mã cũ EBA1020)

Bánh xe nylon chịu va đập cao, gia cường sợi thủy tinh.
Con lăn dẫn hướng bên có ổ bi tích hợp.
Ổ bi bánh xe hai nắp chắn ngăn bụi bẩn, không cần bôi trơn.
Nhiệt độ làm việc liên tục min/max ở 100% tải: 20 độ F đến 248 độ F.

Bản vẽ CAD

Cáp điện 4

CALLCáp công tắc Micro 8 chân

Chiều dài: Từ 1m [3.28 ft.] đến 6.0m [19.68 ft.]

Xem chi tiết

Cáp công tắc Micro 8 chân cho cảm biến lực (load cell) là bộ dây có bọc chống nhiễu: đầu DC một khóa định vị, vỏ AWM PVC màu xám, 8x24 AWG, 105°C, 60 VAC/75VDC, 2 A, đường kính ngoài 7.3 mm, TPE, đầu đực/đầu cái. Cáp có nhiều chiều dài, đầu nối loại thẳng hoặc vuông góc.

Đầu Micro DC 8 chân, một khóa định vị.
Vỏ PVC màu xám.
Đầu nối đực/cái 90°.
Dây cáp 22 AWG, 4A, 300V.
Có loại đầu nối thẳng hoặc vuông góc.

CALLCáp công tắc Micro 4 chân

Chiều dài: Từ 1m [3.28 ft.] đến 6.0m [19.68 ft.]

Xem chi tiết

Cáp công tắc Micro 4 chân cho cảm biến lực (load cell) là bộ dây có bọc chống nhiễu: đầu DC một khóa định vị, vỏ AWM PVC màu xám, 8x24 AWG, 105°C, 60 VAC/75VDC, 2 A, đường kính ngoài 7.3 mm, TPE, đầu đực thẳng hàng/đầu cái. Cáp có nhiều chiều dài, đầu nối loại thẳng hoặc vuông góc.

Đầu Micro DC 4 chân, một khóa định vị.
Vỏ PVC màu xám.
Đầu nối đực thẳng hàng/đầu cái.
Dây cáp 22 AWG, 4A, 300V.
Có loại đầu nối thẳng hoặc vuông góc.

KCA1040Cáp điện xoắn

Xem chi tiết

Cáp điện xoắn KCA1040 là đường truyền tín hiệu chắc chắn từ mô-đun OCI (giao diện điều khiển cho người vận hành) ở mặt sàn lên bộ điều khiển servo trên thanh ray. Cáp xoắn làm từ PVC chịu mài mòn cao, đã được kiểm chứng qua thời gian sử dụng. Cuộn xoắn đường kính 4 inch nối tay cầm inline hoặc mô-đun giám sát tải (LMM) gọn gàng bằng cách quấn quanh xích pa lăng servo. Cáp xoắn KCA1040 được sản xuất riêng cho Knight, dùng đầu nối kiểu quân sự 19 chân, có nhiều chiều dài. Cáp xoắn KCA1040 có nhiều chiều dài, chiều dài ghi trên mã là chiều dài tổng. Ví dụ cáp xoắn 3ft kéo giãn được tới 3ft. Xem mã hàng từng loại ở phần tính năng.

Mã cũ EBA1011

Cáp điện xoắn được sản xuất riêng cho Knight Global.
Nối pa lăng servo với mô-đun giám sát tải, cáp quấn quanh xích servo.
Đầu nối kiểu bayonet quân sự 19 chân.
Đầu nối đực - cái vuông góc 90 độ.
Tùy chọn loại cáp thẳng.
Các chiều dài có sẵn:
- KCA1040-2 (2 ft. [60.9 cm])
- KCA1040-3 (3 ft. [91.4 cm])
- KCA1040-4 (4 ft. [121.9 cm])
- KCA1040-6 (6 ft. [182.9 cm])
- KCA1040-8 (8 ft. [243.8 cm])
- KCA1040-10 (10 ft. [304.8 cm])
- KCA1040-12 (12 ft. [365.7 cm])
- KCA1040-15 (15 ft. [457.2 cm])
- KCA1040-20 (20 ft. [609.6 cm])

KCA1041Cáp điện thẳng

Chiều dài: • KCA1041-2 ( 2 ft. [61.0 cm] ), • KCA1041-3 ( 3 ft. [91.4 cm] ), • KCA1041-4 ( 4 ft. [121.9 cm] ), • KCA1041-6 ( 6 ft. [182.9 cm] ), • KCA1041-10 ( 10 ft. [304.8 cm] ), • KCA1041-15 ( 15 ft. [457.2 cm] )

Xem chi tiết

Cáp điện thẳng KCA1041 là đường truyền tín hiệu chắc chắn từ mô-đun OCI (giao diện điều khiển cho người vận hành) tới mô-đun giám sát tải LMM. Cáp làm từ PVC chịu mài mòn cao, đã được kiểm chứng qua thời gian sử dụng. Cáp thẳng nối tay cầm inline hoặc mô-đun giám sát tải (LMM). Cáp được sản xuất riêng cho Knight, dùng đầu nối kiểu quân sự 19 chân, có nhiều chiều dài.

Mã cũ EBA1009

Cáp điện thẳng được sản xuất riêng cho Knight Global.
Nối tay cầm điều khiển treo rời với pa lăng servo.
Đầu nối kiểu bayonet quân sự 19 chân.
Đầu nối đực - cái vuông góc 90 độ.
Tùy chọn loại cáp xoắn.

Tủ ngắt điện 9

KCA1018Tủ ngắt điện 3KVA

Xem chi tiết

Tủ ngắt điện 3KVA KCA1018 hạ áp 480VAC xuống 240VAC để cấp nguồn cho pa lăng servo Knight Global. Tủ có cầu dao ngắt gắn mặt tủ (flange disconnect) loại công nghiệp, dùng để khóa ngắt hệ thống khi bảo trì. Tủ có biến áp 3KVA loại an toàn chống chạm tay, cùng cầu chì sơ cấp và thứ cấp cho các thiết bị servo một xích (ví dụ pa lăng servo KSH250S, KSH350S, KSH500S, KSH750S và KSH1000S của Knight). Không kèm giá đỡ tủ ngắt điện.

Mã cũ EBA1003

Dùng cho: pa lăng servo KSH250S, KSH350S, KSH500S, KSH750S và KSH1000S.
Cầu dao ngắt gắn mặt tủ (flange disconnect).
Tủ ngắt có biến áp 3KVA.
Kích thước tủ: 21 in. X 20 in. X 10 in.
480VAC – 240VAC, dòng đầy tải (FLA) 6.25.
Cầu chì sơ cấp 15A.
Cầu chì thứ cấp 15A.
Tủ được lắp ở độ cao thuận tiện cho người thao tác.
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
Không kèm giá đỡ.

KCA1055Tủ ngắt điện 5KVA

Xem chi tiết

Tủ ngắt điện 5KVA KCA1055 hạ áp 480VAC xuống 240VAC để cấp nguồn cho pa lăng servo Knight Global. Tủ có cầu dao ngắt gắn mặt tủ (flange disconnect) loại công nghiệp, dùng để khóa ngắt hệ thống khi bảo trì. Tủ có biến áp 5KVA loại an toàn chống chạm tay, cầu chì sơ cấp và thứ cấp cho các thiết bị servo đôi và ba (ví dụ hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM, KSHXYZ của Knight). Không kèm giá đỡ tủ ngắt điện KCA1001.

Mã cũ EBA1085

Dùng cho: hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM và KSHXYZ.
Cầu dao ngắt gắn mặt tủ (flange disconnect).
Tủ ngắt có biến áp 5KVA.
Kích thước tủ: 30 in. X 25 in. X 12 in.
480VAC – 240VAC, dòng đầy tải (FLA) 10.4.
Cầu chì sơ cấp 25A.
Cầu chì thứ cấp 25A.
Tủ được lắp ở độ cao thuận tiện cho người thao tác.
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
Không kèm giá đỡ.

EBA1289Tủ ngắt điện 7.5KVA

Xem chi tiết

Tủ ngắt điện 7.5 KVA EBA1289 chuyển 480VAC sang 240VAC để cấp nguồn cho pa lăng servo Knight Global. Tủ có cầu dao ngắt công nghiệp gắn mặt bích, cho phép khóa cô lập hệ thống khi bảo trì. Tủ còn có biến áp 7.5KVA chống chạm tay, cùng cầu dao có cầu chì ở phía sơ cấp và thứ cấp. EBA1289 dùng cho ứng dụng có bốn hệ xe kéo servo (ví dụ hệ xe kéo servo KSHXXYZ và KSHXYZR của Knight).

Dùng với: hệ xe kéo servo KSHXXYZ và KSHXYZR.
(2) cầu dao ngắt gắn mặt bích: (1) 480VAC và (1) 240VAC.
Biến áp 7.5 KVA.
Tấm lắp và chân đỡ EBA1145.
480VAC – 240VAC, dòng đầy tải (FLA) 10.4.
Cầu chì sơ cấp 25A.
Cầu chì thứ cấp 25A.
Hộp được lắp ở độ cao đúng công thái học.

KCA1102Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1102 dùng để lắp tủ ngắt điện, đưa tay gạt cầu dao (flange disconnect) lên độ cao thuận tiện cho người thao tác. Giá chỉnh được nhiều mức chiều cao. Lỗ gá bố trí sẵn cho tủ ngắt điện KCA1019 của Knight. Không kèm tủ ngắt điện.

Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
Giá đỡ chỉnh được nhiều mức chiều cao.
Không kèm tủ ngắt điện.
Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
Lắp cố định xuống sàn.
Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
Lắp được nhiều loại tủ lên giá.
Tủ loại treo tường cũng lắp được lên giá.
Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
Kích thước chiếm chỗ: 19x21x62.
Tùy chọn tấm gá van khóa khí (lockout).
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).

KCA1002Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1002 dùng để lắp tủ phân phối điện (PDP), đưa tủ lên độ cao thuận tiện khi thao tác. Giá có thanh giằng ngang dưới cỡ lớn để lắp cụm xử lý khí (air prep) phía trước. Giá chỉnh được nhiều mức chiều cao. Không kèm tủ PDP.

Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
Giá đỡ chỉnh được nhiều mức chiều cao.
Không kèm tủ phân phối điện (PDP).
Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau hoặc trên thanh giằng ngang dưới.
Lắp cố định xuống sàn.
Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
Kích thước chiếm chỗ: 40x21x65
Tùy chọn tấm gá van khóa khí (lockout).

KCA1001Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1001 dùng để lắp tủ ngắt điện, đưa tay gạt cầu dao (flange disconnect) lên độ cao thuận tiện cho người thao tác. Giá chỉnh được nhiều mức chiều cao. Lỗ gá bố trí sẵn cho tủ ngắt điện có biến áp KCA1018 và KCA1055 của Knight. Không kèm tủ ngắt điện.

Mã cũ EBA1145

Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
Giá đỡ chỉnh được nhiều mức chiều cao.
Không kèm tủ ngắt điện.
Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
Lắp cố định xuống sàn.
Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
Lắp được nhiều loại tủ lên giá.
Tủ loại treo tường cũng lắp được lên giá.
Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
Kích thước chiếm chỗ: 30x21x62.
Bố trí lỗ bắt sàn: 24×18.
Tùy chọn tấm gá van khóa khí (lockout).
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).

KCA1003Giá đỡ tủ ngắt điện

Xem chi tiết

Giá đỡ tủ ngắt điện KCA1003 dùng để lắp tủ phân phối điện PDP (Power Distribution Panel), đưa tay gạt cầu dao lên độ cao thuận tiện cho người thao tác. Giá có thanh giằng ngang cỡ lớn để lắp cụm xử lý khí (air prep) ở mặt trước và bên hông. Giá còn có thêm tấm bên để lắp các thiết bị điều khiển phụ, ví dụ công tắc ngắt đèn chiếu sáng. Giá chỉnh được nhiều mức chiều cao. Không kèm tủ PDP.

Tạo mặt lắp tủ điện tại khu vực trạm làm việc mở.
Giá đỡ chỉnh được nhiều mức chiều cao.
Không kèm tủ phân phối điện (PDP).
Tùy chọn lắp cụm xử lý khí (air prep) ở mặt sau.
Lắp cố định xuống sàn.
Kết cấu bắt bu lông M10X1.5, đai ốc chống lỏng Nylock.
Có thể chọn màu sơn theo yêu cầu (tiêu chuẩn màu xanh dương).
Kích thước chiếm chỗ: 56x21x66
Tùy chọn tấm gá van khóa khí (lockout).
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).

KCA1056Tủ ngắt điện đôi 5KVA

Xem chi tiết

Tủ ngắt điện đôi 5KVA KCA1056 hạ áp 480VAC xuống 240VAC để cấp nguồn cho pa lăng servo Knight Global. Tủ có cầu dao ngắt gắn mặt tủ (flange disconnect) loại công nghiệp, dùng để khóa ngắt hệ thống khi bảo trì. Tủ có biến áp 5KVA loại an toàn chống chạm tay và cầu chì sơ cấp. Cầu chì thứ cấp bố trí 2 ngõ ra cho hai hệ servo riêng biệt (ví dụ hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM và KSHXYZ của Knight). Không kèm giá đỡ tủ ngắt điện KCA1001.

Mã cũ EBA1086

Dùng cho: hệ xe chạy và pa lăng servo KSHXY, KSHXZ, KSHTCDM và KSHXYZ.
Cầu dao ngắt gắn mặt tủ (flange disconnect).
Tạo điểm ngắt điện cho hai hệ thống Knight Global.
Tủ ngắt có biến áp 5KVA, 2 ngõ ra.
Kích thước tủ: 30 in. X 25 in. X 12 in.
480VAC – 240VAC, dòng đầy tải (FLA) 10.4.
Cầu chì sơ cấp 25A.
(2) bộ cầu chì thứ cấp 25A.
Tủ được lắp ở độ cao thuận tiện cho người thao tác.
Tùy chọn cấu hình lắp 2 tủ (mặt trước và mặt sau).
Không kèm giá đỡ.

Bộ gá lên cột dầm I cho tủ ngắt điện KCA1100

KCA1100Bộ gá lên cột dầm I cho tủ ngắt điện

Xem chi tiết

Bộ gá lên cột dầm I KCA1100 là giải pháp dùng chung để lắp các tủ ngắt điện của Knight. Bộ gá phù hợp khi vị trí lắp tủ bị hạn chế do không gian chật. Bộ gá cột lắp trực tiếp lên cột dầm I theo nhiều hướng. Không cần khoan cột, bộ gá dùng kẹp dầm có sẵn trong bộ.
