Thiết bị lật chân không 90° ANVER ET150M4/AT150M4, 4 mặt hút

Dòng ET150M4/AT150M4 gồm các thiết bị nâng chân không 4 mặt hút, lật trợ lực 90°, chạy điện (E) và chạy khí nén (A), tải định mức 1500 lb (680 kg), gioăng cao su hoặc gioăng xốp. Dưới đây là bản vẽ kích thước và thông số từng model.

Yêu cầu báo giá

Thiết bị nâng chân không 4 mặt hút, lật trợ lực 90°
Dùng cho thiết bị 4 mặt hút tiêu chuẩn, lật trợ lực 90° – Tải nâng đến 1500 lb (680 kg)
Tài liệu PDF của hãng

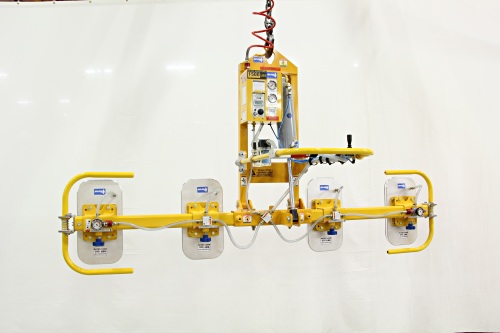

AT150M4-86FP

Thiết bị lật và dựng đứng chân không ANVER được trang bị đầy đủ tính năng an toàn và đã trở thành chuẩn mực cho việc lật vật nâng an toàn. Mỗi phiên bản đều được cải tiến qua nhiều năm để hoạt động tốt hơn và bền hơn. Mặt hút, bộ tạo chân không, khung, bộ điều khiển, chi tiết lắp ráp, bộ lọc, tính năng an toàn, tay cầm... đều mới và được cải tiến. Mọi chi tiết của thiết bị đều được thiết kế lại, và các phiên bản mới nhất là những thiết bị lật tốt nhất hiện có.

Thiết bị nâng/lật chân không dòng tiêu chuẩn chạy điện và chạy khí nén được thiết kế để giảm đáng kể sức lực khi dựng đứng vật nặng, đồng thời cho lực hút mạnh và khả năng lật 90 độ. Được thiết kế đặt an toàn lên hàng đầu, các thiết bị này có nhiều tính năng bảo vệ, gồm: hệ thống VLS – cảm biến và cảnh báo rò chân không chạy pin 9V; van trượt hút/nhả có khóa an toàn; và núm khóa trên mặt hút điều chỉnh được, cụm trượt và tay ngang (nếu có). Thiết bị nâng/lật dòng ET và AT có tải định mức tính ở mức chân không tối đa 24 in. Hg (609.6 mm Hg) với hệ số an toàn giữ chân không 4:1 (trừ khi có ghi khác).

Cụm lọc kép/bình tích chân không, trang bị trên cả thiết bị dựng đứng chạy điện và chạy khí nén, giúp giữ chân không sạch và tin cậy trong môi trường không lý tưởng. Với tay cầm công thái học, khung nâng bằng thép hàn và tay định vị ở đầu dầm, người vận hành sử dụng thiết bị dễ dàng, thoải mái cho nhiều loại vật nâng và ứng dụng.

*Khối lượng và chiều dày vật nâng ảnh hưởng đến góc cuối cùng mà thiết bị đạt được. Do trọng tâm bị lệch, cần tham vấn ANVER với vật dày hơn 1.18 in. (3cm) khi dùng ET/AT.

Lưu ý: trọng lượng thiết bị chưa gồm phụ kiện tùy chọn.

Có tùy chọn mặt hút xốp cho vật bán xốp hoặc bề mặt có vân như gỗ, đá và thép tấm chống trượt. Lưu ý: bộ tạo chân không cơ khí không dùng được mặt hút xốp.

Thông số thiết bị lật chạy khí nén tiêu chuẩn, gioăng cao su

Model thiết bị chạy khí nén	AT150M4-86	AT150M4-110
Tải định mức [lbs (kg.)]	1500 (680)	1500 (680)
Trọng lượng thiết bị [lbs (kg.)]	255 (116)	278 (126)
Áp suất khí yêu cầu [psi]	90-120	90-120
Lượng khí tiêu thụ [SCFM (l/phút)]	*10.5 (297.3)	*10.5 (297.3)
Tốc độ lật	Điều chỉnh được (100% chu kỳ làm việc)	Điều chỉnh được (100% chu kỳ làm việc)
A Khoảng cách mặt hút ngoài tối đa [in. (mm)]	95 (2413)	119 (3023)
A Khoảng cách ngoài tối thiểu [in. (mm)]	71 (1803)	71 (1803)
B Khoảng cách mặt hút trong tối thiểu [in. (mm)]	41 (1041)	41 (1041)
C Chiều dài dầm [in. (mm)]	88 (2235)	112 (2845)
D Kích thước mặt hút [in. (mm)]	15 (381)	15 (381)
E Chiều dài tay cầm [in. (mm)]	36 (914)	36 (914)
F Khoảng cách từ mặt hút đến quai treo [in. (mm)]	5 (127)	5 (127)
G Khoảng cách từ mặt hút đến khung [in. (mm)]	2 (51)	2 (51)
H Chiều cao chiếm chỗ tối đa khi thẳng đứng [in. (mm)]	46 (1168)	46 (1168)
J Chiều cao chiếm chỗ tối đa khi nằm ngang [in. (mm)]	40 (1016)	40 (1016)
K Khoảng cách từ mặt hút đến tay cầm [in. (mm)]	14 (356)	14 (356)
Kích thước tấm tối đa [ft. (m)]	10 x 6 (3.1 x 1.8)	12 x 6 (3.7 x 1.8)
Mã mặt hút	VP146	VP146
Giá đỡ tùy chọn	PS-150-3X3	PS-150-3X3

*Lượng khí tiêu thụ bằng “0” với vật kín khí khi mức chân không đã đạt giá trị đỉnh

Thông số thiết bị lật chạy khí nén tiêu chuẩn, gioăng xốp

Model thiết bị chạy khí nén	AT150M4-86FP	AT150M4-110FP
Tải định mức [lbs (kg.)]	1500 (680)	1500 (680)
Trọng lượng thiết bị [lbs (kg.)]	275 (125)	295 (134)
Áp suất khí yêu cầu [psi]	90-120	90-120
Lượng khí tiêu thụ [SCFM (l/phút)]	*10.5 (297.3)	*10.5 (297.3)
Tốc độ lật	Điều chỉnh được (100% chu kỳ làm việc)	Điều chỉnh được (100% chu kỳ làm việc)
A Khoảng cách mặt hút ngoài tối đa [in. (mm)]	89 (2261)	113 (2870)
A Khoảng cách ngoài tối thiểu [in. (mm)]	56 (1422)	56 (1422)
B Khoảng cách mặt hút trong tối thiểu [in. (mm)]	36 (914)	36 (914)
C Chiều dài dầm [in. (mm)]	88 (2235)	112 (2845)
D Kích thước mặt hút [in. (mm)]	10 x 19 (254 x 483)	10 x 19 (254 x 483)
E Chiều dài tay cầm [in. (mm)]	36 (914)	36 (914)
F Khoảng cách từ mặt hút đến quai treo [in. (mm)]	5 (127)	5 (127)
G Khoảng cách từ mặt hút đến khung [in. (mm)]	2 (51)	2 (51)
H Chiều cao chiếm chỗ tối đa khi thẳng đứng [in. (mm)]	48 (1219)	48 (1219)
J Chiều cao chiếm chỗ tối đa khi nằm ngang [in. (mm)]	40 (1016)	40 (1016)
K Khoảng cách từ mặt hút đến tay cầm [in. (mm)]	14 (356)	14 (356)
Kích thước tấm tối đa [ft. (m)]	10 x 6 (3.1 x 1.8)	12 x 6 (3.7 x 1.8)
Mã mặt hút	FP100190	FP100190
Giá đỡ tùy chọn	PS-150-3X3	PS-150-3X3

Thông số thiết bị nâng lật chạy điện tiêu chuẩn, gioăng cao su

Model thiết bị chạy điện	ET150M4-86	ET150M4-110
Tải định mức [lbs (kg.)]	1500 (680)	1500 (680)
Trọng lượng thiết bị [lbs (kg.)]	270 (122)	290 (132)
Nguồn cấp yêu cầu	115V/60Hz/1Ph/11A	115V/60Hz/1Ph/11A
Tốc độ lật [giây]	22 (**25% chu kỳ làm việc)	22 (**25% chu kỳ làm việc)
Số lần lật mỗi giờ	20	20
A Khoảng cách mặt hút ngoài tối đa [in. (mm)]	95 (2413)	119 (3023)
A Khoảng cách ngoài tối thiểu [in. (mm)]	71 (1803)	71 (1803)
B Khoảng cách mặt hút trong tối thiểu [in. (mm)]	41 (1041)	41 (1041)
C Chiều dài dầm [in. (mm)]	88 (2235)	112 (2845)
D Kích thước mặt hút [in. (mm)]	15 (381)	15 (381)
E Chiều dài tay cầm [in. (mm)]	36 (914)	36 (914)
F Khoảng cách từ mặt hút đến quai treo [in. (mm)]	5 (127)	5 (127)
G Khoảng cách từ mặt hút đến khung [in. (mm)]	2 (51)	2 (51)
H Chiều cao chiếm chỗ tối đa khi thẳng đứng [in. (mm)]	46 (1168)	46 (1168)
J Chiều cao chiếm chỗ tối đa khi nằm ngang [in. (mm)]	40 (1016)	40 (1016)
K Khoảng cách từ mặt hút đến tay cầm [in. (mm)]	14 (356)	14 (356)
Kích thước tấm tối đa [ft. (m)]	10 x 6 (3.1 x 1.8)	12 x 6 (3.7 x 1.8)
Mã mặt hút	VP146	VP146
Giá đỡ tùy chọn	PS-150-3X3	PS-150-3X3

**Ví dụ “25% chu kỳ làm việc”: chạy liên tục 25 giây, nghỉ 75 giây.

Thông số thiết bị nâng lật chạy điện tiêu chuẩn, gioăng xốp

Model thiết bị chạy điện	ET150M4-86FP	ET150M4-110FP
Tải định mức [lbs (kg.)]	1500 (680)	1500 (680)
Trọng lượng thiết bị [lbs (kg.)]	290 (132)	310 (141)
Nguồn cấp yêu cầu	115V/60Hz/1Ph/11A	115V/60Hz/1Ph/11A
Tốc độ lật [giây]	22 (**25% chu kỳ làm việc)	22 (**25% chu kỳ làm việc)
Số lần lật mỗi giờ	20	20
A Khoảng cách mặt hút ngoài tối đa [in. (mm)]	89 (2261)	113 (2870)
A Khoảng cách ngoài tối thiểu [in. (mm)]	56 (1422)	56 (1422)
B Khoảng cách mặt hút trong tối thiểu [in. (mm)]	36 (914)	36 (914)
C Chiều dài dầm [in. (mm)]	88 (2235)	112 (2845)
D Kích thước mặt hút [in. (mm)]	10 x 19 (254 x 483)	10 x 19 (254 x 483)
E Chiều dài tay cầm [in. (mm)]	36 (914)	36 (914)
F Khoảng cách từ mặt hút đến quai treo [in. (mm)]	5 (127)	5 (127)
G Khoảng cách từ mặt hút đến khung [in. (mm)]	2 (51)	2 (51)
H Chiều cao chiếm chỗ tối đa khi thẳng đứng [in. (mm)]	48 (1219)	48 (1219)
J Chiều cao chiếm chỗ tối đa khi nằm ngang [in. (mm)]	40 (1016)	40 (1016)
K Khoảng cách từ mặt hút đến tay cầm [in. (mm)]	14 (356)	14 (356)
Kích thước tấm tối đa [ft. (m)]	10 x 6 (3.1 x 1.8)	12 x 6 (3.7 x 1.8)
Mã mặt hút	FP100190	FP100190
Giá đỡ tùy chọn	PS-150-3X3	PS-150-3X3

**Ví dụ “25% chu kỳ làm việc”: chạy liên tục 25 giây, nghỉ 75 giây.
