Thiết bị › Giác hút chân không ANVER › Giác hút phẳng Universal
ANVER · Sản xuất tại Mỹ
Giác hút chân không phẳng ANVER kiểu Universal, đầu nối thay đổi được
Giác hút phẳng ANVER bám nhanh nhờ thể tích trong nhỏ, dùng cho bề mặt phẳng hoặc hơi cong, nâng ngang hoặc đứng. Trang này liệt kê đầy đủ mã hàng, kích thước, tải nâng, đầu nối và giá treo đi kèm.
Giác hút chân không phẳng kiểu Universal với đầu nối thay đổi được
Việc chọn kiểu giác hút chân không phụ thuộc chủ yếu vào sản phẩm cần nâng.
- Giác hút phẳng (liệt kê bên dưới) thường được thiết kế cho bề mặt phẳng hoặc hơi cong. Do thể tích bên trong nhỏ nên thời gian hút và nhả nhanh, phù hợp nâng vật nặng nằm ngang. Giác hút phẳng có đáy gân chống trượt để vật không bị nhăn, hữu ích khi nâng vật phẳng, dễ uốn như bìa carton và tôn tấm.
- Giác hút xếp đơn (1,5 nếp) rất phù hợp để nâng vật có bề mặt không bằng phẳng và hình dạng không đều. Thiết kế dạng xếp bù được độ không đều và chênh lệch chiều cao của sản phẩm. Thời gian hút và nhả lâu hơn giác hút phẳng, kém phù hợp hơn khi nâng vật theo phương đứng.
- Giác hút xếp đôi (2,5 nếp) dùng được cho các ứng dụng giống giác hút xếp đơn, nhưng thích ứng được độ không đều và chênh lệch chiều cao lớn hơn. Giác hút xếp đôi chỉ nên dùng để nâng vật theo phương ngang.
Giác hút phẳng
Giác hút phẳng bám nhanh vì lượng không khí cần hút ra ít. Mặt đáy có các núm tạo vân để tăng tải nâng, giữ tốt vật liệu phẳng, dễ uốn mà không làm biến dạng. Thân giác hút khá cứng nên giữ dáng tốt trong sản xuất. Rất phù hợp cho hệ thống chuyển vật chu kỳ nhanh. Dùng cho bề mặt phẳng hoặc hơi cong, nâng theo phương ngang hoặc đứng.
Vật liệu giác hút
Vật liệu tiêu chuẩn là cao su nitrile (NBR) và silicone trong suốt (SIT).
Thông tin thêm về vật liệu: xem trang vật liệu giác hút.
F5 đến F25
F30 đến F95
Thông số giác hút phẳng
| Ảnh sản phẩm | Mã giác hút và vật liệu | D Đường kính ngoài in. (mm) | d Đường kính đầu nối in. (mm) | H Chiều cao tự do in. (mm) | A Chiều cao khi nén in. (mm) | Thể tích in. (cm) | Tải nâng ngang* lb. (kg) hệ số 2:1 | Khối lượng oz. (gam) | Nhóm đầu nối | Nhóm giá treo | ||
| F3-SI (Silicone đỏ) | 0.12 (3.0) | 0.05 (1.3) | 0.28 (7) | 0.25 (6.4) | – | 24 gam | – | |||||
| F3-ESD (Chống tĩnh điện NOMASTAT®) | 0.12 (3.0) | 0.05 (1.3) | 0.28 (7) | 0.25 (6.4) | – | 24 gam | – | |||||
| F3-NM (NOMATHANE®) | 0.12 (3.0) | 0.05 (1.3) | 0.28 (7) | 0.25 (6.4) | – | 24 gam | – | |||||
| F3.5-SI (Silicone đỏ) | 0.14 (3.5) | 0.09 (2.2) | 0.28 (7.0) | 0.25 (6.4) | – | 33 gam | – | |||||
| F3.5-ESD (Chống tĩnh điện NOMASTAT®) | 0.14 (3.5) | 0.09 (2.2) | 0.28 (7.0) | 0.25 (6.4) | – | 33 gam | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F4-SI (Silicone đỏ) | 0.16 (4.0) | 0.05 (1.3) | 0.28 (7) | 0.25 (6.4) | – | 44 gam | – | |||||
| F4-BSI (Silicone đen) | 0.16 (4.0) | 0.05 (1.3) | 0.28 (7) | 0.25 (6.4) | – | 44 gam | 0.0004 (0.01) | |||||
| F4-ESD (Chống tĩnh điện NOMASTAT®) | 0.16 (4.0) | 0.05 (1.3) | 0.28 (7) | 0.25 (6.4) | – | 44 gam | – | |||||
| F4.5-SI (Silicone đỏ) | 0.18 (4.5) | 0.09 (2.2) | 0.28 (7) | 0.28 (7) | – | 54 gam | – | |||||
| F4.5-BSI (Silicone đen) | 0.18 (4.5) | 0.09 (2.2) | 0.28 (7) | 0.28 (7) | – | 54 gam | 0.0004 (0.01) | |||||
| F4.5-ESD (Chống tĩnh điện NOMASTAT®) | 0.18 (4.5) | 0.09 (2.2) | 0.28 (7) | 0.28 (7) | – | 54 gam | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F5-NBR (Cao su nitrile) | 0.21 (5.4) | 0.15 (3.8) | 0.35 (9.0) | 0.31 (8.0) | 0.002 (0.03) | 74 gam | 0.008 (0.24) | |||||
| F5-SIT (Silicone trong suốt) | 0.21 (5.4) | 0.15 (3.8) | 0.35 (9.0) | 0.31 (8.0) | 0.002 (0.03) | 74 gam | 0.008 (0.24) | |||||
| F5.5-SI (Silicone đỏ) | 0.22 (5.5) | 0.09 (2.2) | 0.28 (7.0) | 0.23 (5.8) | – | 78 gam | – | |||||
| F5.5-BSI (Silicone đen) | 0.22 (5.5) | 0.09 (2.2) | 0.28 (7.0) | 0.33 (8.4) | – | 78 gam | 0.0004 (0.01) | |||||
| F5.5-ESD (Chống tĩnh điện NOMASTAT®) | 0.22 (5.5) | 0.09 (2.2) | 0.28 (7.0) | 0.33 (8.4) | – | 78 gam | – | |||||
| F5.5-NM (Chống tĩnh điện NOMASTAT®) | 0.22 (5.5) | 0.09 (2.2) | 0.28 (7.0) | 0.33 (8.4) | – | 78 gam | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| PF6-SI (Silicone đỏ) Bán chạy | 0.24 (6.0) | – | 0.47 (12.0) | – | – | 78 gam | – | |||||
| F6.5-SI (Silicone đỏ) | 0.26 (6.5) | 0.09 (2.2) | 0.28 (7.0) | – | – | 105 gam | – | |||||
| F6.5-BSI (Silicone đen) | 0.26 (6.5) | 0.09 (2.2) | 0.28 (7.0) | – | – | 105 gam | 0.0007 (0.02) | |||||
| F6.5-ESD (Chống tĩnh điện NOMASTAT®) | 0.26 (6.5) | 0.09 (2.2) | 0.28 (7.0) | – | – | 105 gam | – | |||||
| F7-SI (Silicone đỏ) | 0.28 (7.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 121 gam | – | |||||
| F7-BSI (Silicone đen) | 0.28 (7.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 121 gam | 0.002 (0.07) | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F7-ESD (Chống tĩnh điện NOMASTAT®) | 0.28 (7.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 121 gam | – | |||||
| F7-SIT (Silicone trong suốt) | 0.28 (7.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 121 gam | – | |||||
| F7.5-SI (Silicone đỏ) | 0.30 (7.5) | 0.09 (2.2) | 0.28 (7.0) | – | – | 137 gam | – | |||||
| F7.5-ESD (Chống tĩnh điện NOMASTAT®) | 0.30 (7.5) | 0.09 (2.2) | 0.28 (7.0) | – | – | 137 gam | – | |||||
| F7.5-NM (NOMATHANE®) | 0.30 (7.5) | 0.09 (2.2) | 0.28 (7.0) | – | – | 137 gam | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F8-SI (Silicone đỏ) | 0.31 (8.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 155 gam | – | |||||
| F8-BSI (Silicone đen) | 0.31 (8.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 155 gam | 0.03 (0.8) | |||||
| F8-ESD (Chống tĩnh điện NOMASTAT®) | 0.31 (8.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 155 gam | – | |||||
| F8-NM (NOMATHANE®) | 0.31 (8.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 155 gam | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| PF8-SI (Silicone đỏ) | 0.31 (8.0) | – | 0.47 (12.0) | – | – | 155 gam | – | |||||
| PF8-BSI (Silicone đen) | 0.31 (8.0) | – | 0.47 (12.0) | – | – | 155 gam | – | |||||
| PF8-ESD (Chống tĩnh điện NOMASTAT®) | 0.31 (8.0) | – | 0.47 (12.0) | – | – | 155 gam | – | |||||
| F9-SI (Silicone đỏ) | 0.35 (9.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 194 gam | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F9-BSI (Silicone đen) | 0.35 (9.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 194 gam | 0.03 (0.8) | |||||
| F9-ESD (Chống tĩnh điện NOMASTAT®) | 0.35 (9.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 194 gam | – | |||||
| PF9-SI (Silicone đỏ) | 0.35 (9.0) | 0.18 (4.5) | 0.47 (12.0) | – | – | 184 gam | – | |||||
| PF9-ESD (Chống tĩnh điện NOMASTAT®) Bán chạy | 0.35 (9.0) | 0.18 (4.5) | 0.47 (12.0) | – | – | 184 gam | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| PF9-NM (NOMATHANE®) Bán chạy | 0.35 (9.0) | 0.18 (4.5) | 0.47 (12.0) | – | – | 184 gam | – | |||||
| F10-NBR (Cao su nitrile) | 0.40 (10.1) | 0.16 (4.0) | 0.42 (10.6) | 0.37 (9.4) | 0.003 (0.05) | 184 gam | 0.018 (0.51) | |||||
| F10-SIT (Silicone trong suốt) | 0.40 (10.1) | 0.16 (4.0) | 0.42 (10.6) | 0.37 (9.4) | 0.003 (0.05) | 269 gam | 0.018 (0.51) | |||||
| F10-NM (NOMATHANE®) | 0.40 (10.1) | 0.19 (4.7) | 0.42 (10.6) | 0.37 (9.4) | 0.003 (0.05) | 269 gam | 0.018 (0.51) | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F13-SI (Silicone đỏ) | 0.51 (13.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 362 gam | – | |||||
| F13-ESD (Chống tĩnh điện NOMASTAT®) | 0.51 (13.0) | 0.16 (4.0) | 0.47 (12.0) | – | – | 362 gam | – | |||||
| PFL13-SI (Silicone đỏ) | 0.53 (13.35) | 0.31 (8) | 0.48 (12.25) | – | – | 405 gam | – | |||||
| PFL13-ESD (Chống tĩnh điện NOMASTAT®) | 0.53 (13.35) | 0.31 (8) | 0.48 (12.25) | – | – | 405 gam | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| PFL13-NM (NOMATHANE®) | 0.53 (13.35) | 0.31 (8) | 0.48 (12.25) | – | – | 405 gam | – | |||||
| PF13-SI (Silicone đỏ) | 0.51 (13) | 0.18 (4.5) | 0.48 (12) | – | – | 377 gam | – | |||||
| PF13-ESD (Chống tĩnh điện NOMASTAT®) | 0.51 (13) | 0.18 (4.5) | 0.48 (12) | – | – | 377 gam | – | |||||
| PF13-NM (NOMATHANE®) | 0.51 (13) | 0.18 (4.5) | 0.48 (12) | – | – | 377 gam | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F15-NBR (Cao su nitrile) | 0.58 (14.7) | 0.16 (4.0) | 0.43 (10.9) | 0.36 (9.1) | 0.011 (0.18) | 515 gam | 0.03 (0.72) | |||||
| F15-SIT (Silicone trong suốt) | 0.58 (14.7) | 0.16 (4.0) | 0.43 (10.9) | 0.36 (9.1) | 0.011 (0.18) | 515 gam | 0.03 (0.72) | |||||
| F15-NM (NOMATHANE®) | 0.58 (14.7) | 0.16 (4.0) | 0.43 (10.9) | 0.36 (9.1) | 0.011 (0.18) | 515 gam | 0.03 (0.72) | |||||
| PFL16-SI (Silicone đỏ) | 0.65 (16.5) | 0.31 (8) | 0.48 (12.25) | – | – | 1.25 (0.57) | – | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| PFL16-ESD (Chống tĩnh điện NOMASTAT®) | 0.65 (16.5) | 0.31 (8) | 0.48 (12.25) | – | – | 1.25 (0.57) | – | |||||
| PFL16-NM (NOMATHANE®) | 0.65 (16.5) | 0.31 (8) | 0.48 (12.25) | – | – | 1.25 (0.57) | – | |||||
| F20-NBR (Cao su nitrile) | 0.79 (20.0) | 0.16 (4.0) | 0.45 (11.5) | 0.33 (8.5) | 0.027 (0.44) | 2.0 (0.9) | 0.04 (1.13) | |||||
| F20-SIT (Silicone trong suốt) | 0.79 (20.0) | 0.16 (4.0) | 0.45 (11.5) | 0.33 (8.5) | 0.027 (0.44) | 2.0 (0.9) | 0.04 (1.13) | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F20-NM (NOMATHANE®) | 0.79 (20.0) | 0.16 (4.0) | 0.45 (11.5) | 0.33 (8.5) | 0.027 (0.44) | 2.0 (0.9) | 0.04 (1.13) | |||||
| F25-NBR (Cao su nitrile) | 0.99 (25.1) | 0.16 (4.0) | 0.48 (12.1) | 0.38 (9.7) | 0.430 (0.70) | 3.10 (1.4) | 0.18 (1.50) | |||||
| F25-SIT (Silicone trong suốt) | 0.99 (25.1) | 0.16 (4.0) | 0.48 (12.1) | 0.38 (9.7) | 0.430 (0.70) | 3.10 (1.4) | 0.18 (1.50) | |||||
| F25-NM (NOMATHANE®) | 0.99 (25.1) | 0.16 (4.0) | 0.48 (12.1) | 0.38 (9.7) | 0.430 (0.70) | 3.10 (1.4) | 0.18 (1.50) | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F30-NBR (Cao su nitrile) | 1.17 (29.7) | 0.31 (7.8) | 0.75 (19.1) | 0.63 (16.0) | 0.177 (2.90) | 4.0 (1.8) | 0.16 (4.40) | |||||
| F30-SIT (Silicone trong suốt) | 1.17 (29.7) | 0.31 (7.8) | 0.75 (19.1) | 0.63 (16.0) | 0.177 (2.90) | 4.0 (1.8) | 0.16 (4.40) | |||||
| F35-NBR (Cao su nitrile) | 1.42 (36.0) | 0.31 (7.8) | 0.79 (20.0) | 0.63 (16.0) | 0.165 (2.70) | 7.0 (3.2) | 0.22 (6.30) | |||||
| F35-SIT (Silicone trong suốt) | 1.42 (36.0) | 0.31 (7.8) | 0.79 (20.0) | 0.63 (16.0) | 0.165 (2.70) | 7.0 (3.2) | 0.22 (6.30) | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F40-NBR (Cao su nitrile) | 1.56 (39.6) | 0.31 (7.8) | 0.79 (20.0) | 0.63 (16.0) | 0.250 (4.00) | 9.5 (4.3) | 0.26 (7.50) | |||||
| F40-SIT (Silicone trong suốt) | 1.56 (39.6) | 0.31 (7.8) | 0.79 (20.0) | 0.63 (16.0) | 0.250 (4.00) | 9.5 (4.3) | 0.26 (7.50) | |||||
| F52-NBR (Cao su nitrile) | 2.05 (52.0) | 0.31 (7.8) | 0.87 (22.0) | 0.69 (17.5) | 0.427 (7.00) | 12 (5.4) | 0.47 (13.4) | |||||
| F52-SIT (Silicone trong suốt) | 2.05 (52.0) | 0.31 (7.8) | 0.87 (22.0) | 0.69 (17.5) | 0.427 (7.00) | 12 (5.4) | 0.47 (13.4) | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F60-NBR (Cao su nitrile) | 2.36 (60.0) | 0.31 (7.9) | 0.87 (22.0) | 0.69 (17.5) | 0.752 (12.00) | 15 (6.8) | 0.61 (17.3) | |||||
| F60-SIT (Silicone trong suốt) | 2.36 (60.0) | 0.31 (7.9) | 0.87 (22.0) | 0.69 (17.5) | 0.752 (12.00) | 15 (6.8) | 0.61 (17.3) | |||||
| F77-NBR (Cao su nitrile) | 2.94 (74.7) | 0.46 (11.7) | 1.24 (31.5) | 1.02 (26.0) | 0.976 (16.00) | 24 (10.9) | 1.23 (35.0) | |||||
| F77-SIT (Silicone trong suốt) | 2.94 (74.7) | 0.46 (11.7) | 1.24 (31.5) | 1.02 (26.0) | 0.976 (16.00) | 24 (10.9) | 1.23 (35.0) | |||||
| – | Ảnh sản phẩm | Mã hàng | Đường kính ngoài | Đường kính đầu nối | Chiều cao tổng | Chiều cao khi hút | Thể tích | Tải nâng | Khối lượng | Đầu nối | Giá treo | |
| F85-NBR (Cao su nitrile) | 3.30 (85.0) | 0.48 (12.0) | 1.20 (31.0) | 1.02 (26.0) | 1.85 (30.32) | 30 (13) | 1.44 (40.9) | |||||
| F85-SIT (Silicone trong suốt) | 3.30 (85.0) | 0.48 (12.0) | 1.20 (31.0) | 1.02 (26.0) | 1.85 (30.32) | 30 (13) | 1.44 (40.9) | |||||
| F95-NBR (Cao su nitrile) | 3.74 (95.0) | 0.47 (12.0) | 1.46 (37.0) | 1.02 (26.0) | 2.899 (47.50) | 40 (18) | 1.73 (49.0) | |||||
| F95-SIT (Silicone trong suốt) | 3.74 (95.0) | 0.47 (12.0) | 1.46 (37.0) | 1.02 (26.0) | 2.899 (47.50) | 40 (18) | 1.73 (49.0) |
Đầu nối nhóm 1
Đầu nối nhóm 2
Đầu nối nhóm 3
Đầu nối gai cỡ nhỏ
Đầu nối mặt bích
Ghi chú
Tải nâng của giác hút ghi ở trên ( * ) là tải nâng lý thuyết, tính ở độ chân không 24″Hg tại mực nước biển, với hệ số an toàn hai (2) và sai số ± 5%. Đây là quy định của tiêu chuẩn ASME B30.20 về thiết bị nâng lắp dưới móc (Below-the-Hook Lifting Devices), thường được dùng ở Bắc Mỹ làm tải thiết kế cho linh kiện chân không. Khi dùng cho ứng dụng nâng đứng, lấy các giá trị này chia tiếp cho 2 để có hệ số an toàn 4:1 theo tiêu chuẩn ANSI. Đây là tải làm việc thực tế khi thiết kế thiết bị.
Các nhà sản xuất khác dùng lực kéo tách ở 27″Hg để công bố tải nâng cao cho giác hút của họ. Con số này chính xác, nhưng người dùng phải tự tính toán để đưa hệ số an toàn vào. Về cơ bản các giá trị là như nhau, nhưng cần tính tải làm việc có hệ số an toàn theo công thức sau (tại mực nước biển):
Lực kéo tách (ở 27″Hg) = Tải nâng ANVER công bố x 2 x 1.125 (ở 24″Hg)
Ví dụ: giác hút ANVER mã F52 có tải định mức 15.10 lb ở 24″Hg. Lực kéo tách ở 27″Hg của giác hút này là 15.10 x 2 x 1.125 = 33.98 lbs. Từ đây cần tính hệ số an toàn dựa trên mức chân không sử dụng và độ cao so với mực nước biển.

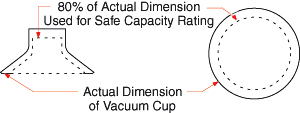

Để bảo đảm an toàn, tải nâng được tính theo 80% đường kính ngoài thực tế của giác hút.
| Thông tin thêm |
Cách lắp cụm giác hút có van ANVER |
13600239 A
