FullSharp · từ 1991

Thiết bị › Thiết bị nâng hạ chân không › Khung nâng tiêu chuẩn › Khung nâng L440M4 4 mặt hút

Khung nâng chân không ANVER L440M4, 4 mặt hút, 4400 lb

L440M4 (4 phiên bản) là khung nâng 4 mặt hút tiêu chuẩn của ANVER, lắp với bộ tạo chân không để nâng thép carbon và inox dạng tấm với tải định mức 4400 lb (1996 kg). Bên dưới là bản vẽ kích thước, bảng thông số từng model và các bộ tạo chân không tương thích.

Yêu cầu báo giá

Khung nâng cho thiết bị nâng chân không 4 mặt hút – Dùng cho thiết bị 4 mặt hút tiêu chuẩn – Tải nâng đến 4400 lb (1996 kg)
Tài liệu PDF của hãng

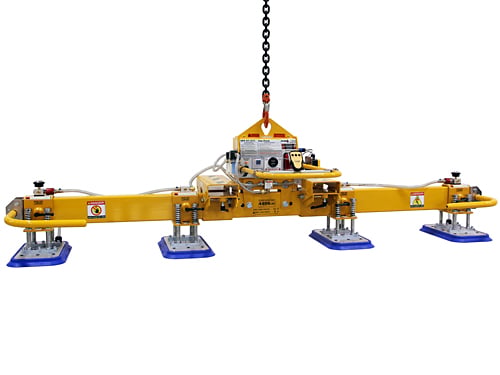

Thiết bị nâng chân không ANVER VPF-57HD-DCP-L440M4-110

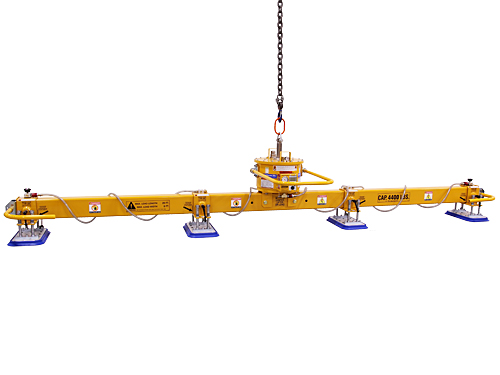

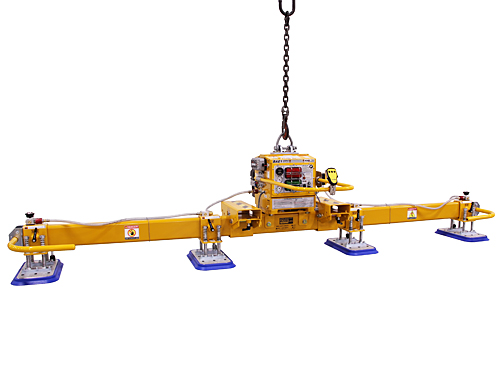

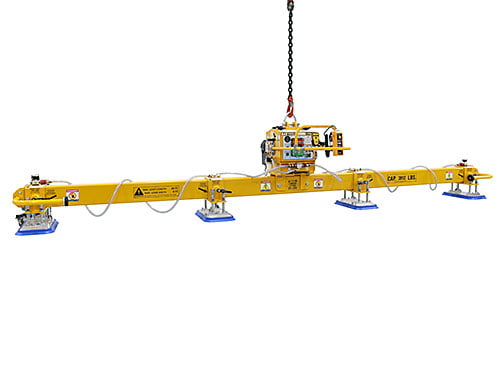

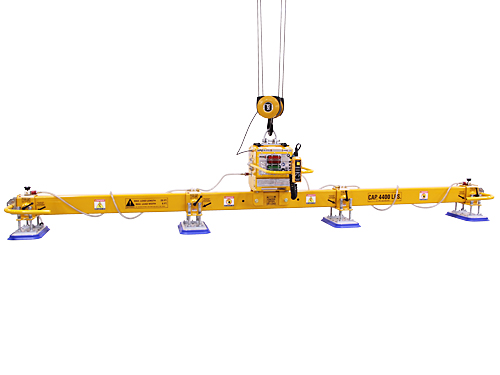

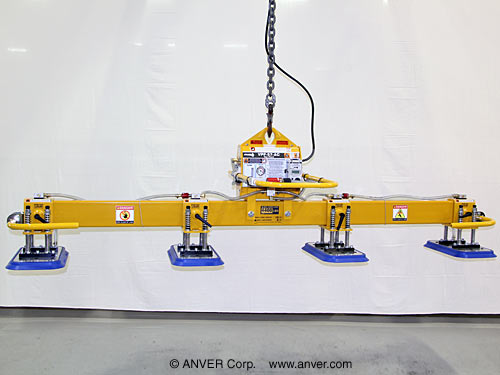

Thiết bị nâng chân không ANVER VPF-57HD-DCP-L440M4-110Thiết bị nâng chân không ANVER BAE1-GEN3-XD-L440M4-190Thiết bị nâng chân không ANVER BAE1-GEN2-HD-L440M4-150Thiết bị nâng chân không ANVER VPE1-GEN2-XD-L440M4-190Thiết bị nâng chân không ANVER M250M-5X7-L440M4-190Thiết bị nâng chân không ANVER VPF-57HD-AC240-L440M4-110

Thiết bị nâng chân không tiêu chuẩn của ANVER mang lại giải pháp nâng hạ vật liệu hiệu quả nhờ đề cao tính năng, an toàn và thao tác công thái học, cho nhiều ứng dụng và loại vật liệu. Khung nâng tiêu chuẩn được lắp ráp theo đơn hàng từ các mô-đun có sẵn trong kho, nên có hàng trăm cách kết hợp tùy theo bộ tạo chân không, dầm, tay ngang và giác hút được chọn.

Tính năng cơ bản trên thiết bị nâng chân không nằm ngang tiêu chuẩn của ANVER gồm: cảm biến và hệ thống cảnh báo rò chân không; van trượt hút/nhả có khóa an toàn; núm khóa trên mặt hút điều chỉnh được, cụm trượt và tay ngang (nếu có).

Thiết bị nâng chân không ANVER đáp ứng tiêu chuẩn ASME B30.20 và ASME BTH-1. Thông số và tải định mức thay đổi theo cấu hình. Người sử dụng vẫn chịu trách nhiệm tuân thủ đầy đủ các quy định về an toàn lao động, kiểm tra và vận hành.

Khung nâng 4 mặt hút thẳng hàng L440M4-110, -150, -190 và -231 rất phù hợp để nâng thép carbon và inox dạng tấm mỏng và tấm dày, tải nâng tối đa 4400 lb (1996 kg). Chọn loại thiết bị nâng chân không – cơ khí, chạy khí nén hay chạy điện – và số mặt hút tùy theo nhu cầu ứng dụng. Bộ tạo chân không cơ khí không dùng được mặt hút xốp.

*Hình khung nâng có kèm bộ tạo chân không và/hoặc phụ kiện tùy chọn, các thiết bị này không đi kèm. Trọng lượng thiết bị chưa gồm thiết bị tùy chọn.

Thông số khung nâng tiêu chuẩn gioăng cao su

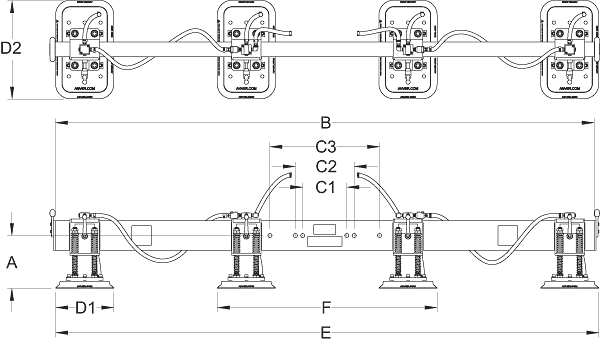

Bản vẽ kích thước L440M4

Bộ tạo chân không tương thích
Cơ khíKhí nén, điện hoặc pin*Chạy điệnChạy pin*Chạy điện
Bộ tạo chân không cơ khí ANVER M250M Bộ tạo chân không ANVER VPF-57Bộ tạo chân không ANVER VPE1-GEN3Bộ tạo chân không ANVER BAE1-GEN3 Bộ tạo chân không ANVER VPE3-GEN2
Dòng M250M Dòng VPF-57 Dòng VPE1-GEN3 Dòng BAE1-GEN3 Dòng VPE3-GEN3
Mã khung nângL440M4-110L440M4-150
Tải định mức [lbs (kg)]4400 (1996)4400 (1996)
Trọng lượng thiết bị [lbs (kg)]316 (143)490 (222)
A Chiều cao chiếm chỗ của khung nâng [in. (mm)]11 (279)11 (279)
B Chiều dài dầm [in. (mm)]112 (2845)150 (3810)
C1 Khoảng cách tâm lỗ lắp tiêu chuẩn [in. (mm)]9 (229)9 (229)
C2 Khoảng cách tâm lỗ lắp phương án khác, phía trong [in. (mm)]12 (305)12 (305)
C3 Khoảng cách tâm lỗ lắp phương án khác, phía ngoài [in. (mm)]22.38 (568)22.38 (568)
D1 & D2 Kích thước mặt hút [in. (mm)]12.1 x 20.5 (307 x 521)12.1 x 20.5 (307 x 521)
E Khoảng cách mặt hút ngoài tối đa [in. (mm)]116 (2946)156 (3962)
E Khoảng cách mặt hút ngoài tối thiểu [in. (mm)]67 (1702)67 (1702)
F Khoảng cách mặt hút trong tối thiểu [in. (mm)]43 (1092)43 (1092)
Kích thước tấm tối đa [ft (m)]12 x 6 (3.7 x 1.8)16 x 6 (4.9 x 1.8)
Mã gioăngSSR-1220SSR-1220
Giá đỡ tùy chọn7200003872000038
Bộ tạo chân không tương thích
Chạy điệnChạy pin*Chạy điệnChạy pin*
Bộ tạo chân không ANVER VPE1-GEN3Bộ tạo chân không ANVER BAE1-GEN3 Bộ tạo chân không ANVER VPE3-GEN2 Bộ tạo chân không ANVER BAE3-GEN2
Dòng VPE1-GEN3 Dòng BAE1-GEN3 Dòng VPE3-GEN3 Dòng BAE3-GEN3
Mã khung nângL440M4-190L440M4-231
Tải định mức [lbs (kg)]4400 (1996)4400 (1996)
Trọng lượng thiết bị [lbs (kg)]570 (259)800 (363)
A Chiều cao chiếm chỗ của khung nâng [in. (mm)]11.5 (292)11.5 (292)
B Chiều dài dầm [in. (mm)]190 (4826)231 (5867)
C1 Khoảng cách tâm lỗ lắp tiêu chuẩn [in. (mm)]N/AN/A
C2 Khoảng cách tâm lỗ lắp phương án khác, phía trong [in. (mm)]12 (305)12 (305)
C3 Khoảng cách tâm lỗ lắp phương án khác, phía ngoài [in. (mm)]22.38 (568)22.38 (568)
D Kích thước mặt hút [in. (mm)]12.1 x 20.5 (307 x 521)12.1 x 20.5 (307 x 521)
E Khoảng cách mặt hút ngoài tối đa [in. (mm)]196 (4978)237 (4978)
E Khoảng cách mặt hút ngoài tối thiểu [in. (mm)]67 (1702)67 (1702)
F Khoảng cách mặt hút trong tối thiểu [in. (mm)]43 (1092)43 (1092)
Kích thước tấm tối đa [ft (m)]20 x 6 (6.1 x 1.8)25 x 6 (7.6 x 1.8)
Mã gioăngSSR-1220SSR-1220
Giá đỡ tùy chọn7200012872000128

*Bộ tạo chân không chạy pin chỉ khuyến nghị dùng khi nâng vật kín khí.

Nâng được nhiều cỡ tấm khác nhau bằng cách chỉnh vị trí mặt hút trên dầm

Sơ đồ vị trí mặt hút khung 4 mặt hút
Mặt hút ở vị trí tối đa để nâng tấm có kích thước lớn nhất.
Sơ đồ vị trí mặt hút khung 4 mặt hút
Mặt hút dời vào trong để nâng tấm có kích thước nhỏ nhất.
Sơ đồ vị trí mặt hút khung 4 mặt hút
Các mặt hút giữa (1/2 tải) dùng cho tấm ngắn, hẹp. Các mặt hút ngoài có van khóa.

13600062 A
