Thiết bị › Giác hút chân không ANVER › Mặt hút VP cỡ lớn bắt bu lông
ANVER · Sản xuất tại Mỹ
Mặt hút chân không cỡ lớn ANVER dòng VP gioăng bắt bu lông
Mặt hút dòng VP cỡ lớn của ANVER dùng thân thép chịu tải nặng, gioăng cao su bắt bu lông dễ thay và vành kẹp thép bảo vệ, phù hợp nâng tôn tấm, thép tấm. Trang có bảng thông số dòng hệ mét, dòng khớp xoay và dòng thế hệ trước.
Mặt hút chân không cỡ lớn dòng VP – gioăng bắt bu lông và vành kẹp thép bảo vệ
Mặt hút chân không bắt bu lông của ANVER có kết cấu thép chịu tải nặng, gioăng cao su dễ thay. Rất phù hợp để nâng vật bán cứng đến cứng như tôn tấm hoặc thép tấm, dòng mặt hút đa năng này đã trở thành tiêu chuẩn của ngành. Nhiều kiểu lắp khác nhau giúp mặt hút phù hợp với nhiều ứng dụng nâng hạ chân không.
Đặc điểm
- Kết cấu thép bền chắc, dùng nhiều năm trong môi trường nhà máy cán, xưởng thép
- Dòng M mới có ba mép làm kín chân không để đảm bảo an toàn
- Có miếng đệm chặn riêng để tránh siết gioăng chân không quá chặt
- Tai lắp khớp xoay hoặc lắp bốn điểm cho điểm nâng chắc chắn
- Gioăng cao su nitrile có sẵn trong kho, một số cỡ có loại silicone đỏ
- Vành thép bắt bu lông nhô rộng bảo vệ gioăng khỏi va đập bên hông
- Dòng hệ mét có kèm đồng hồ chân không, dùng khi lắp trên thiết bị nâng chân không nhiều mặt hút có van khóa. Đồng hồ giúp kiểm tra khi mới đặt thiết bị lên vật nâng, đảm bảo mọi mặt hút đều tiếp xúc và đạt đủ chân không.
Thông số mặt hút dòng VP hệ mét có đồng hồ chân không

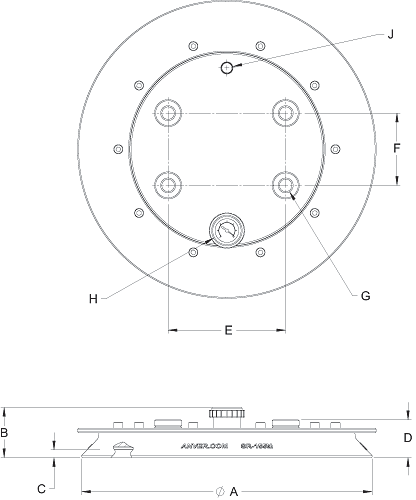

76201092 *Bộ đồng hồ chân không lắp sẵn trên mặt hút; kèm bộ nút bịt để tháo đồng hồ và khung bảo vệ đồng hồ. Mã hàng xem ở kích thước H. | |||||||||||||||
| Ảnh mặt hút hoàn chỉnh | Mã mặt hút (vật liệu) [số bản vẽ] | Tải nâng ngang | Mã gioăng thay thế | A Đường kính gioăng (khi loe) | B Chiều cao mặt hút kèm đồng hồ | C Chiều cao | D Chiều cao phần lắp | E Chiều dài phần lắp | F Chiều rộng phần lắp | G Lỗ lắp | H Mã đồng hồ (nút bịt) | J Cổng chân không | Khối lượng lb (kg) | ||
| VP145MQ-NBR-M (Cao su nitrile) [76201091] | 750 lbs 341 kg. | SR-145M | 14.5 in. 368 mm | 2.75 in. 70 mm | 0.38 in. 9 mm | 1.96 in. 50 mm | 6.5 in. 165 mm | 4 in. 102 mm | M20x2.5 | VG150-18PBM [219P-2] | 3/8″ NPT | 28.66 (13) | |||
| VP145MQ-SI-M (Silicone) [76201091] Đặt hàng riêng | 750 lbs 341 kg. | SR-145M-SI | |||||||||||||
| VP155MQ-NBR-M (Cao su nitrile) [76201092] | 1000 lbs 455 kg | SR-155M | 17.25 in. 438 mm | 2.88 in. 73 mm | 0.53 in. 13 mm | 2.09 in. 53 mm | 6.5 in. 165 mm | 4 in. 102 mm | M20x2.5 | VG150-18PBM [219P-2] | 3/8″ NPT | 39.68 (18) | |||
| VP155MQ-SI-M (Silicone) [76201092] Đặt hàng riêng | 1000 lbs 455 kg | SR-155M-SI | |||||||||||||

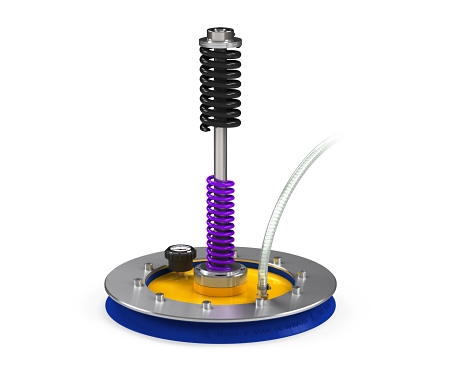

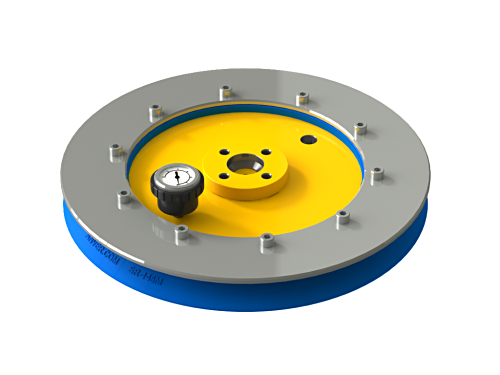

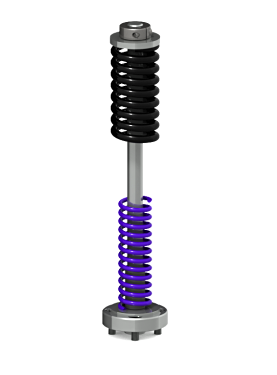

VP145S-NBR lắp cùng giá treo VPSA214SM20X400F

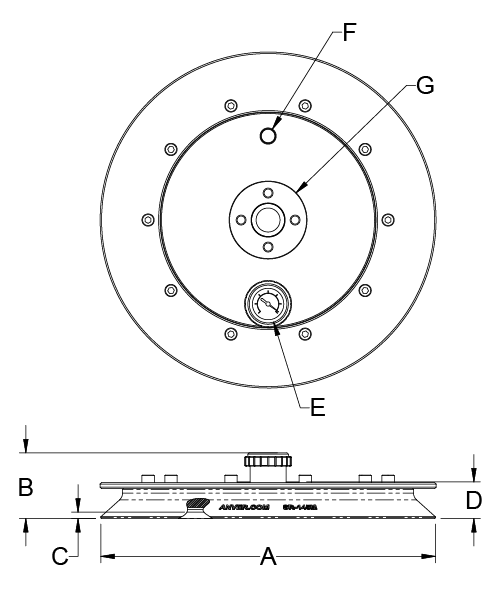

| Ảnh mặt hút hoàn chỉnh | Mã mặt hút (vật liệu) | Tải nâng ngang | Mã gioăng thay thế | A Đường kính gioăng (khi loe) | B Chiều cao mặt hút kèm đồng hồ | C Chiều cao | D Chiều cao phần lắp | E Mã đồng hồ (nút bịt) | F Cổng chân không | Khối lượng lb (kg) | G Giá treo xoay |
| VP145S-NBR [76201145] (Cao su nitrile) | 750 lbs 341 kg. | SR-145M | 14.5 in. 368 mm | 2.75 in. 70 mm | 0.27 in. 7 mm | 1.58 in. 39 mm | VG150-18PBM [219P-2] | 3/8″ NPT | 30 (14) | Giá treo xoay 20F | |

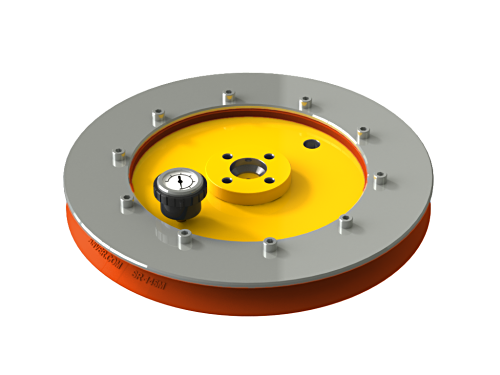

| VP145S-SI [76201145-SI] (Silicone) Đặt hàng riêng | SR-145M-SI | Đầu chuyển đổi giá treo | |||||||||

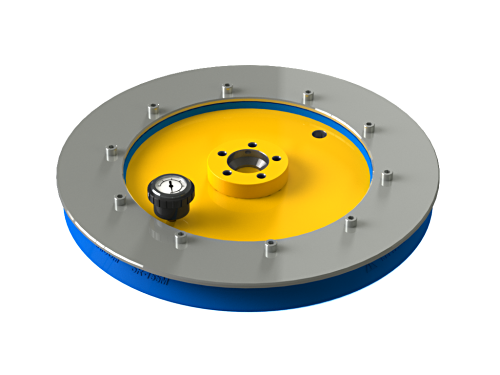

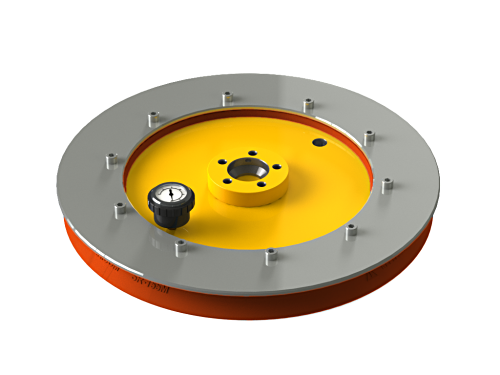

| VP155S-NBR [76201146] (Cao su nitrile) | 1000 lbs 455 kg | SR-155M | 17.25 in. 438 mm | 2.88 in. 73 mm | 0.53 in. 13 mm | 2.22 in. 56 mm | VG150-18PBM [219P-2] | 3/8″ NPT | 39 (18) | 30F | |
| VP155S-SI [76201146-SI] (Silicone) Đặt hàng riêng | SR-155M-SI | Đầu chuyển đổi giá treo |

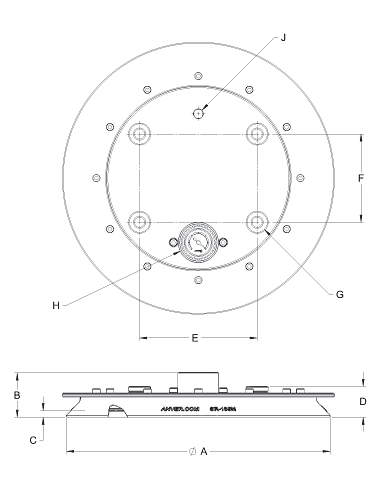

76201093 *Bộ đồng hồ chân không lắp sẵn trên mặt hút; kèm bộ nút bịt để tháo đồng hồ và khung bảo vệ đồng hồ. Mã hàng xem ở kích thước H. | |||||||||||||||
| Ảnh mặt hút hoàn chỉnh | Mã mặt hút (vật liệu) [số bản vẽ] | Tải nâng ngang | Mã gioăng thay thế | A Đường kính gioăng (khi loe) | B Chiều cao mặt hút kèm đồng hồ | C Chiều cao | D Chiều cao phần lắp | E Chiều dài phần lắp | F Chiều rộng phần lắp | G Lỗ lắp | H Mã đồng hồ (bộ nút bịt) | J Cổng chân không | Khối lượng lb (kg) | ||
| VP185MQ-NBR-M (Cao su nitrile) [76201093] | 1300 lbs 591 kg | SR-185M | 18.5 in. 470 mm | 3.03 in. 77 mm | 0.54 in. 14 mm | 2.09 in. 53 mm | 8 in. 203 mm | 6 in. 162 mm | M20X2.5 | 78000018 [78000021] | 3/8″ NPT | 46 (21) | |||
| VP185MQ-SI-M (Silicone) [76201093] Đặt hàng riêng | 1300 lbs 591 kg | SR-185M-SI | |||||||||||||
| VP195MQ-NBR-M (Cao su nitrile) [76201094] | 1550 lbs 705 kg | SR-195M | 19.5 (495) | 3.04 in. 77 mm | 0.54 in. 14 mm | 2.10 in. 53 mm | 8 in. 203 mm | 6 in. 162 mm | M20X2.5 | 78000018 [78000021] | 3/8″NPT | 51 (23) | |||
| VP195MQ-SI-M (Silicone) [76201094] Đặt hàng riêng | 1550 lbs 705 kg | SR-195M-SI | |||||||||||||
| VP215MQ-NBR-M (Cao su nitrile) [76201095] | 2000 lbs 909 kg | SR-215M | 22 (559) | 3.15 in. 80 mm | 0.65 in. 17 mm | 2.21 in. 56 mm | 8 in. 203 mm | 6 in. 162 mm | M20X2.5 | 78000018 [78000021] | 3/4″ NPT | 60 (27) | |||
| VP215MQ-SI-M (Silicone chịu nhiệt rất cao) [76201095] Đặt hàng riêng | 2000 lbs 909 kg | SR-215M-SI | |||||||||||||
| VP235MQ-NBR-M (Cao su nitrile) [76201096] | 2300 lbs 1045 kg | SR-235M | 24 (610) | 3.15 in. 80 mm | 0.65 in. 17 mm | 2.21 in. 56 mm | 8 in. 203 mm | 6 in. 162 mm | M20X2.5 | 78000018 [78000021] | 3/4″ NPT | 67 (30) | |||
| VP235MQ-SI-M (Silicone chịu nhiệt rất cao) [76201096] | 2300 lbs 1045 kg | SR-235M-SI | |||||||||||||

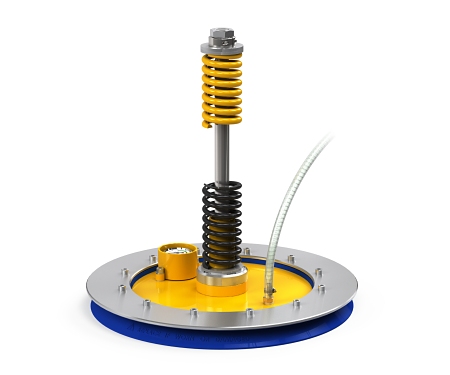

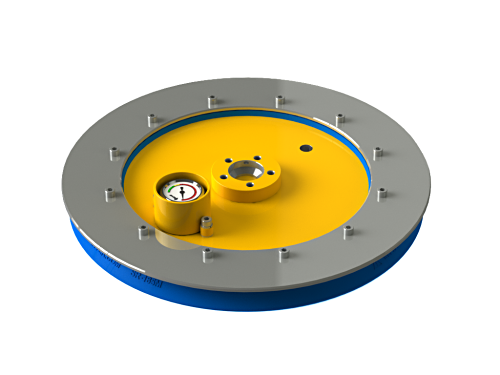

VP185S-NBR lắp cùng giá treo VPSA212M24X450G
| Ảnh mặt hút hoàn chỉnh | Mã mặt hút (vật liệu) | Tải nâng ngang | Mã gioăng thay thế | A Đường kính gioăng (khi loe) | B Chiều cao mặt hút kèm đồng hồ | C Chiều cao | D Chiều cao phần lắp | E Mã đồng hồ (bộ nút bịt) | F Cổng chân không | Khối lượng lb (kg) | G Giá treo xoay |
| VP185S-NBR [76201147] (Cao su nitrile) | 1300 lbs 591 kg | SR-185M | 18.5 in. 470 mm | 3.15 in. 80 mm | 0.42 in. 11 mm | 1.85 in. 47 mm | 78000018 [78000021] | 3/8″ NPT | 46 (21) | 30G | |
| VP185S-SI [76201147-SI] (Silicone) Đặt hàng riêng | SR-185M-SI | Đầu chuyển đổi giá treo | |||||||||

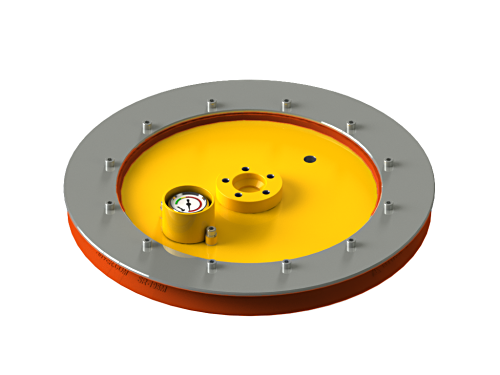

| VP195S-NBR [76201148] (Cao su nitrile) | 1550 lbs 705 kg | SR-195M | 19.5 in. 495 mm | 3.04 in. 77 mm | 0.42 in. 11 mm | 1.85 in. 47 mm | 78000018 [78000021] | 3/8″ NPT | 51 (23) | 30G | |
| VP195S-SI [76201148-SI] (Silicone) Đặt hàng riêng | SR-195M-SI | Đầu chuyển đổi giá treo | |||||||||

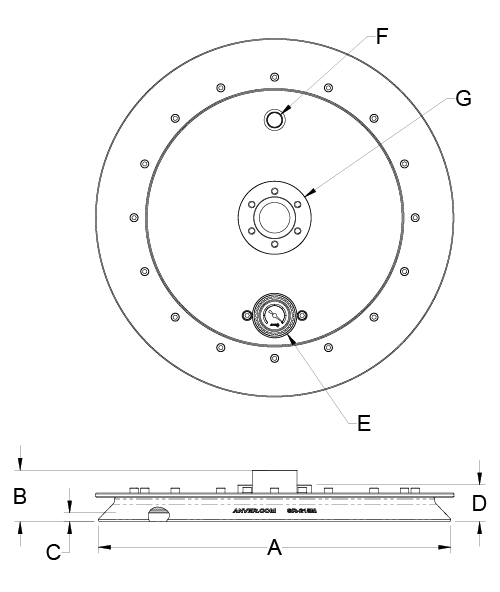

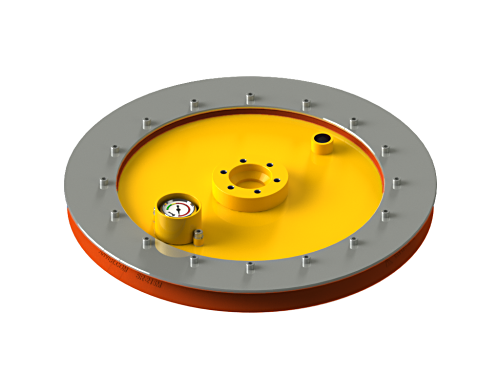

| VP215S-NBR [76201149] (Cao su nitrile) | 2000 lbs 909 kg | SR-215M | 22 in. 559 mm | 3.15 in. 80 mm | 0.53 in. 13 mm | 2.24 in. 57 mm | 78000018 [78000021] | 3/4″ NPT | 59 (27) | 40H | |
| VP215S-SI [76201149-SI] (Silicone) Đặt hàng riêng | SR-215M-SI | Đầu chuyển đổi giá treo | |||||||||

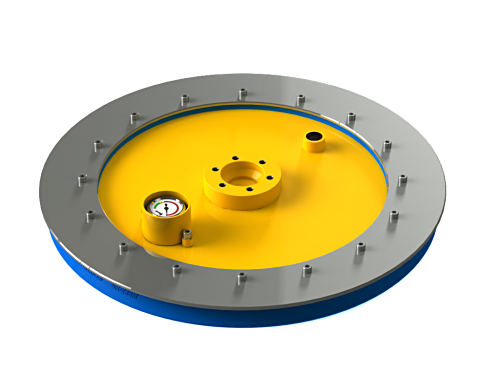

| VP235S-NBR [76201150] (Cao su nitrile) | 2300 lbs 1045 kg | SR-235M | 24 in. 610 mm | 3.15 in. 80 mm | 0.53 in. 13 mm | 2.24 in. 57 mm | 78000018 [78000021] | 3/4″ NPT | 67 (30) | 40H | |
| VP235S-SI [76201150-SI] (Silicone) Đặt hàng riêng | SR-235M-SI | Đầu chuyển đổi giá treo |
*Bộ đồng hồ chân không lắp sẵn trên mặt hút; kèm bộ nút bịt để tháo đồng hồ và khung bảo vệ đồng hồ. Mã hàng xem ở kích thước H.
Thông số mặt hút dòng VP thế hệ trước
76201092 *Bộ đồng hồ chân không lắp sẵn trên mặt hút; kèm bộ nút bịt để tháo đồng hồ và khung bảo vệ đồng hồ. Mã hàng xem ở kích thước H. | |||||||||||||||
| Ảnh sản phẩm | Mã mặt hút (vật liệu) [số bản vẽ] | Tải nâng ngang | Mã gioăng thay thế | Mã gioăng bên trong | A Đường kính gioăng (khi loe) | B Chiều cao kèm đồng hồ | C Chiều cao | D Chiều cao phần lắp | E Chiều dài phần lắp | F Chiều rộng phần lắp | G Lỗ lắp | H Mã đồng hồ (nút bịt) | J Cổng chân không (vị trí) | Khối lượng lb (kg) | |
| VP145Q-NBR (Cao su nitrile) [76200871] | 750 lbs 341 kg. | SR-145DP | SE-145 | 14.5 in. 368 mm | 0.81 in. 21 mm | 2.31 in. 59 mm | 6.5 in. 165 mm | 4 in. 102 mm | 3/4-10 UNC | VG150-18PBM [219P-2] | 3/8″ NPT (K) | 29 (13) | |||
| VP145MQ-NBR (Cao su nitrile) [76201031] | 750 lbs 341 kg. | SR-145M | Không có | 14.5 in. 368 mm | 0.81 in. 21 mm | 1.97 in. 50 mm | 6.5 in. 165 mm | 4 in. 102 mm | 3/4-10 UNC | VG150-18PBM [219P-2] | 3/8″ NPT (K) | 29 (13) | |||
| VP155Q-NBR (Cao su nitrile) [76200846] | 1000 lbs 455 kg. | SR-155DP | SE-155 | 17.25 in. 438 mm | 0.81 in. 21 mm | 2.31 in. 59 mm | 6.5 in. 165 mm | 4 in. 102 mm | 3/4-10 UNC | VG150-18PBM [219P-2] | 3/8″ NPT (K) | 38 (17) | |||
| VP155MQ-NBR (Cao su nitrile) [76201026] | 1000 lbs 455 kg | SR-155M | Không có | 17.25 in. 438 mm | 0.81 in. 21 mm | 2.10 in. 53 mm | 6.5 in. 165 mm | 4 in. 102 mm | 3/4-10 UNC | VG150-18PBM [219P-2] | 3/8″ NPT (K) | 38 (17) | |||
76201093 *Bộ đồng hồ chân không lắp sẵn trên mặt hút; kèm bộ nút bịt để tháo đồng hồ và khung bảo vệ đồng hồ. Mã hàng xem ở kích thước H. | |||||||||||||||
| Ảnh sản phẩm | Mã mặt hút (vật liệu) [số bản vẽ] | Tải nâng ngang | Mã gioăng thay thế | Mã gioăng bên trong | A Đường kính gioăng (khi loe) | B Chiều cao kèm đồng hồ | C Chiều cao | D Chiều cao phần lắp | E Chiều dài phần lắp | F Chiều rộng phần lắp | G Lỗ lắp | H Mã đồng hồ (nút bịt) | J Cổng chân không (vị trí) | Khối lượng lb (kg) | |
| VP185Q-NBR (Cao su nitrile) [76200847] | 1300 lbs 591 kg | SR-185DP | SE-185 | 18.5 in. 470 mm | 0.81 in. 21 mm | 2.31 in. 59 mm | 8 in. 203 mm | 6 in. 152 mm | 3/4-10 UNC | 78000018 [78000021] | 3/8″ NPT (K) | 45 (20) | |||
| VP185MQ-NBR (Cao su nitrile) [76200952] | 1300 lbs 591 kg | SR-185M | Không có | 18.5 in. 470 mm | 0.81 in. 21 mm | 2.10 in. 53 mm | 8 in. 203 mm | 6 in. 152 mm | 3/4-10 UNC | 78000018 [78000021] | 3/8″ NPT (K) | 45 (20) | |||
| VP195Q-NBR (Cao su nitrile) [76200827] | 1550 lbs 705 kg | SR-195DP | SE-195 | 19.5 in. 495 mm | 0.81 in. 21 mm | 2.31 in. 59 mm | 8 in. 203 mm | 6 in. 152 mm | 3/4-10 UNC | 78000018 [78000021] | 3/8″ NPT (K) | 51 (23) | |||
| VP195MQ-NBR (Cao su nitrile) [76201028] | 1550 lbs 705 kg | SR-195M | Không có | 19.5 in. 495 mm | 0.81 in. 21 mm | 2.10 in. 53 mm | 8 in. 203 mm | 6 in. 152 mm | 3/4-10 UNC | 78000018 [78000021] | 3/8″ NPT (K) | 51 (23) | |||
| VP215Q-NBR (Cao su nitrile) [76200035] | 2000 lbs 909 kg | SR-215DP | SE-215 | 22 in. 559 mm | 1.06 in. 27 mm | 2.56 in. 65 mm | 8 in. 203 mm | 6 in. 152 mm | 3/4-10 UNC | 78000018 [78000021] | 3/4″NPT (K) | 57 (26) | |||
| VP215MQ-NBR (Cao su nitrile) [76200948] | 2000 lbs 909 kg | SR-215M | Không có | 22 in. 559 mm | 1.06 in. 27 mm | 2.21 in. 56 mm | 8 in. 203 mm | 6 in. 152 mm | 3/4-10 UNC | 78000018 [78000021] | 3/4″ NPT (K) | 57 (26) | |||
| VP235Q-NBR (Cao su nitrile) [76200034] | 2300 lbs 1045 kg | SR-235DP | SE-235 | 24 in. 610 mm | 1.06 in. 27 mm | 2.56 in. 65 mm | 8 in. 203 mm | 6 in. 152 mm | 3/4-10 UNC | 78000018 [78000021] | 3/4″ NPT (K) | 66 (30) | |||
| VP235MQ-NBR (Cao su nitrile) [76200937] | 2300 lbs 1045 kg | SR-235M | Không có | 24 in. 610 mm | 1.06 in. 27 mm | 2.21 in. 56 mm | 8 in. 203 mm | 6 in. 152 mm | 3/4-10 UNC | 78000018 [78000021] | 3/4″ NPT (K) | 66 (30) | |||
13600229A
Gioăng chân không bắt bu lông SR-165BO vẫn còn cung cấp, vui lòng liên hệ để biết thêm thông tin.
Bảng đối chiếu giác nâng của hãng khác
(Strato-Vac là nhãn hiệu đã đăng ký của Strato-Vac Inc.™)
| Mã hàng hãng khác | Tải định mức* hãng khác lbs. (kg) | Mã hàng ANVER thay thế | Tải định mức* ANVER nâng ngang lbs. (kg) | |
| Giác nâng Strato-Vac 2710 | 1000 (454) | 76201030 (Giống VP215MQ-NBR, lỗ lắp bố trí 6″ x 6″) LƯU Ý: khi đặt số lượng, có thể cung cấp mặt hút với lỗ lắp 6″ x 6″ hoặc kèm tấm chuyển đổi. Vui lòng liên hệ bộ phận kinh doanh để biết thêm thông tin. | 2000 (980) (giảm tải định mức cho phù hợp với thiết bị nâng của bạn) |
Lưu ý: ANVER có quyền cung cấp các mặt hút này với chi tiết thép sơn hoặc thép mạ. Vui lòng liên hệ để biết thêm thông tin.
*Tải định mức tính ở mức chân không 24″ Hg khi nâng theo phương ngang, hệ số an toàn 2. Khi nâng đứng, chia tiếp cho 2. Tải nâng thực tế phụ thuộc vào bề mặt vật nâng và tình trạng hệ thống tạo chân không, người dùng phải tự xác định.
**Gioăng thay thế dòng SR...M có kèm miếng đệm chặn, để tránh siết bu lông vành kẹp quá lực và ép gioăng quá mức. Xem thêm tài liệu số 13000277.
