Giác hút phẳng ANVER dòng VP: VP26 đến VP146

Giác hút phẳng dòng VP của ANVER có mép ngắn, đáy gân chống trượt và gioăng lồng dễ thay, lắp cố định hoặc lắp giá treo khớp cầu. Trang liệt kê đủ kích thước, tải nâng, gioăng thay thế và giá treo cho từng cỡ từ VP26 đến VP146.

Sản xuất tại Mỹ
Chứng nhận ISO 9001:2015
Hơn 58 năm kinh nghiệm

Yêu cầu báo giá

Giác hút phẳng dòng VP lắp cố định, lắp giá treo khớp cầu và có cổng chân không bên hông: VP26, VP31, VP36, VP46, VP50, VP56, VP62, VP66, VP72, VP76, VP82, VP86, VP90, VP92, VP96, VP122, VP126 và VP146

Tài liệu PDF của hãng

Giác hút phẳng ANVER dòng VP cũng dùng được với các giá treo khớp cầu của ANVER. Giác hút được thiết kế dựa trên hơn 30 năm kinh nghiệm của ANVER trong lĩnh vực nâng hạ bằng chân không, là một trong những dòng giác hút đa năng và kinh tế nhất của hãng.

Vật liệu giác hút

Vật liệu gioăng tiêu chuẩn là cao su nitrile (NBR); một số gioăng có loại silicone (SI) hoặc ANVER Nomathane® (NM).
Xem thêm về vật liệu giác hút.

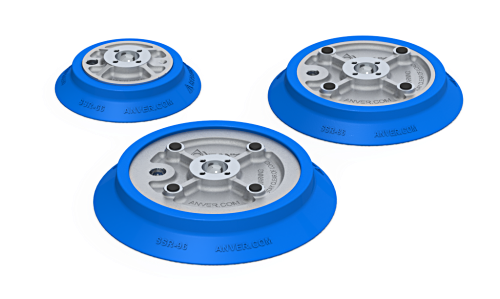

Giác hút phẳng ANVER dòng VP

Thông số giác hút phẳng dòng VP26

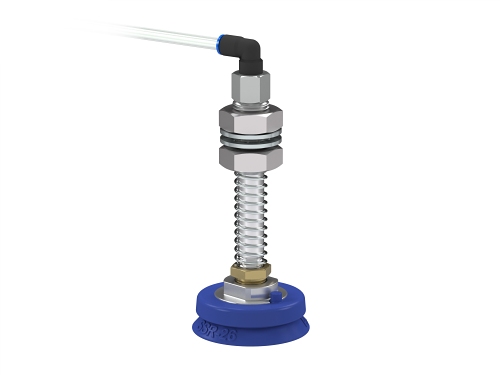

VP26SSR-NBR lắp cùng SLSA-330 và các đầu nối bổ sung.

Đặc điểm

Tiêu chuẩn có kiểu lắp cố định với cổng xuyên tâm.
Thiết kế mép ngắn giúp hút và nhả nhanh, đều.
Đáy có gân chống trượt để đạt tải nâng tối đa.

Bản vẽ kích thước mặt hút VP26SSR-NBR

Kích thước mặt hút VP26

Ảnh
sản phẩm

Mã cụm mặt hút
và vật liệu

Phụ tùng
thay thế

A
Đường kính giác
in.
(mm)

B
Đường kính
in.
(mm)

C
Chiều cao mép
in.
(mm)

D
Chiều cao
in.
(mm)

Cổng
chân không

Tải định mức
nâng ngang*
lbs.
(kg)

Khối lượng
lb.
(kg)

VP26SSR-NBR

Gioăng mặt hút:
SSR-26

2.55
(65)

1.13
(29)

.25
(6.3)

1.05
(27)

3/8″
NPT

20
(9)

.15
(.07)

Lõi mặt hút:
24400625

Không có

VP26SSR-NBR-G

Gioăng mặt hút:
SSR-26

2.55
(65)

1.13
(29)

.25
(6.3)

1.05
(27)

3/8″
G

20
(9)

.15
(.07)

Lõi mặt hút:
24400625-1

Giá treo lắp cho VP26

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo kiểu SLSA
Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Đầu nối chuyển đổi cho giá treo	Giá treo dòng SLSA3
	VP26SSR-NBR
	VP26SSR-NBR-G	Không cần đầu chuyển

Thông số giác hút phẳng dòng VP31

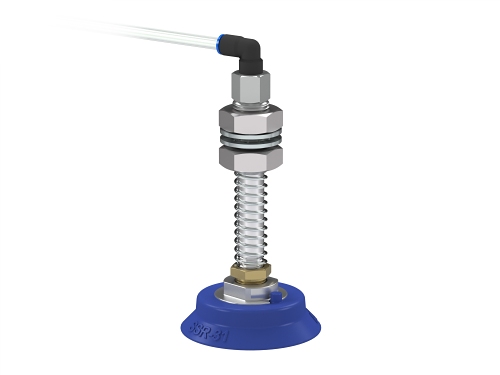

VP31SSR-NBR lắp cùng SLSA-330 và các đầu nối bổ sung.

Đặc điểm

Tiêu chuẩn có kiểu lắp cố định với cổng xuyên tâm.
Thiết kế mép ngắn giúp hút và nhả nhanh, đều.
Đáy có gân chống trượt để đạt tải nâng tối đa.

Bản vẽ kích thước mặt hút VP31SSR-NBR

Kích thước mặt hút VP31

Ảnh
sản phẩm

Mã cụm mặt hút
và vật liệu

Phụ tùng
thay thế

A
Đường kính giác
in.
(mm)

B
Đường kính
in.
(mm)

C
Chiều cao mép
in.
(mm)

D
Chiều cao
in.
(mm)

Cổng
chân không

Tải định mức
nâng ngang*
lbs.
(kg)

Khối lượng
lb.
(kg)

VP31SSR-NBR

Gioăng mặt hút:
SSR-31

3.1
(79)

1.13
(29)

.25
(6.3)

1.05
(27)

3/8″
NPT

30
(13)

.15
(.07)

Lõi mặt hút:
24400625

Không có

VP31SSR-NBR-G

Gioăng mặt hút:
SSR-31

3.1
(79)

1.13
(29)

.25
(6.3)

1.05
(27)

3/8″
G

30
(13)

.15
(.07)

Lõi mặt hút:
24400625-1

Giá treo lắp cho VP31

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo kiểu SLSA
Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Đầu nối chuyển đổi cho giá treo	Giá treo dòng SLSA3
	VP31SSR-NBR
	VP31SSR-NBR-G	Không cần đầu chuyển

Thông số giác hút phẳng dòng VP36

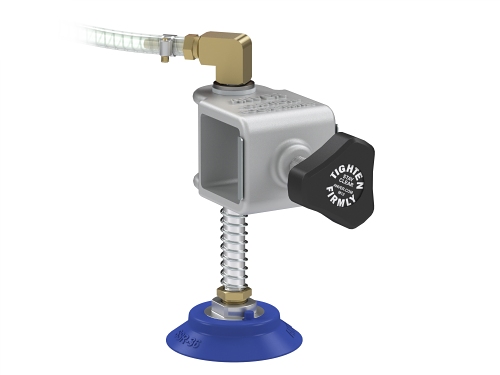

VP36SSR-NBR lắp cùng SLSA-350-175 và các đầu nối bổ sung.

Đặc điểm

Tiêu chuẩn có kiểu lắp cố định với cổng xuyên tâm.
Thiết kế mép ngắn giúp hút và nhả nhanh, đều.
Đáy có gân chống trượt để đạt tải nâng tối đa.

Bản vẽ kích thước mặt hút VP36SSR-NBR

Kích thước mặt hút VP36

Ảnh
sản phẩm

Mã cụm mặt hút
và vật liệu

Phụ tùng
thay thế

A
Đường kính giác
in.
(mm)

B
Đường kính
in.
(mm)

C
Chiều cao mép
in.
(mm)

D
Chiều cao
in.
(mm)

Cổng
chân không

Tải định mức
nâng ngang*
lbs.
(kg)

Khối lượng
lb.
(kg)

VP36SSR-NBR

Gioăng mặt hút:
SSR-36

3.55
(90)

1.13
(29)

.25
(6.3)

1.05
(27)

3/8″
NPT

36
(16)

.15
(.07)

Lõi mặt hút:
24400625

Không có

VP36SSR-NBR-G

Gioăng mặt hút:
SSR-36

3.55
(90)

1.13
(29)

.25
(6.3)

1.05
(27)

3/8″
G

36
(16)

.15
(.07)

Lõi mặt hút:
24400625-1

Giá treo lắp cho VP36

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo kiểu SLSA
Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Đầu nối chuyển đổi cho giá treo	Giá treo dòng SLSA3
	VP36SSR-NBR
	VP36SSR-NBR-G	Không cần đầu chuyển

Thông số giác hút phẳng dòng VP46

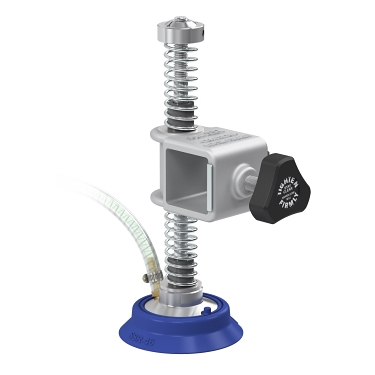

Mặt hút VP46S-NBR lắp giá treo VPSA-SM12X254E134

VP46S-NBR lắp cùng VPSA-SM12X254E134

Đặc điểm

Tiêu chuẩn có kiểu lắp khớp xoay với cổng bên hông, hoặc lắp cố định với cổng xuyên tâm.
Thiết kế mép ngắn giúp hút và nhả nhanh, đều.
Đáy có gân chống trượt để đạt tải nâng tối đa.

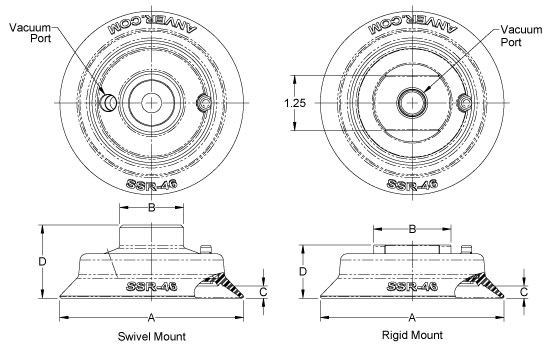

Bản vẽ kích thước mặt hút VP46

Kích thước mặt hút VP46

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Mã gioăng thay thế	A Đường kính giác in. (mm)	B Đường kính in. (mm)	C Chiều cao mép in. (mm)	D Chiều cao in. (mm)	Cổng chân không	Tải định mức nâng ngang* lbs. (kg)	Khối lượng lb. (kg)
	VP46S-NBR	SSR-46	4.44 (113)	1.44 (36)	0.28 (7)	1.65 (42)		60 (27)	0.51 (0.23)
	VP46S-NM Đặt hàng riêng	SSR-46-NM Đặt hàng riêng	4.44 (113)	1.44 (36)	0.28 (7)	1.65 (42)		60 (27)	0.51 (0.23)
	VP46R-NBR	SSR-46	4.44 (113)	1.75 (45)	0.28 (7)	1.20 (31)		60 (27)	0.46 (0.21)
	VP46R-NM Đặt hàng riêng	SSR-46-NM Đặt hàng riêng	4.44 (113)	1.75 (45)	0.28 (7)	1.20 (31)		60 (27)	0.46 (0.21)

Giá treo lắp cho VP46

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo khớp xoay		Giá treo kiểu SLSA
		Trục giá treo không có ống trượt	Cụm giá treo hoàn chỉnh	Trục giá treo không có ống trượt	Cụm giá treo hoàn chỉnh
	VP46S-NBR	Giá treo xoay 46E	Giá treo xoay 46E	Không có
	VP46S-NM Đặt hàng riêng	Giá treo xoay 46E	Giá treo xoay 46E	Không có
		VP46R-NBR	Không có
			Đầu chuyển đổi giá treo
		VP46R-NM Đặt hàng riêng	Không có
			Đầu chuyển đổi giá treo

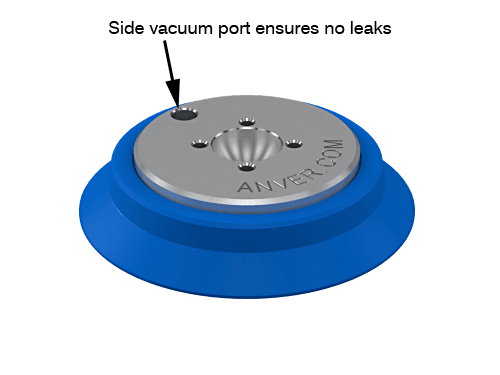

Thông số giác hút phẳng dòng VP50

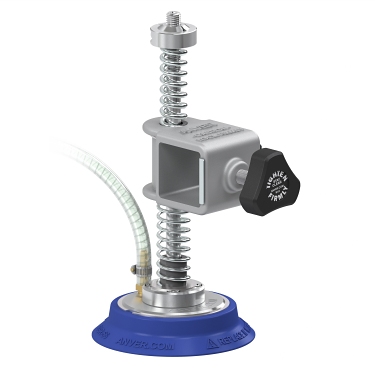

Mặt hút VP56S-NBR lắp giá treo VPSA138SM12X254A134

VP56-NBR lắp cùng VPSA138SM12X254A134

Đặc điểm

Tiêu chuẩn có kiểu lắp khớp xoay hoặc lắp cố định, cổng bên hông.
Thiết kế mép ngắn giúp hút và nhả nhanh, đều.
Đáy có gân chống trượt để đạt tải nâng tối đa.

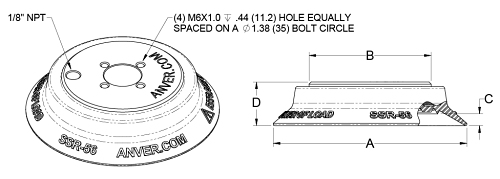

Bản vẽ kích thước mặt hút VP50

Kích thước mặt hút VP50 và VP56

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Mã gioăng thay thế	A Đường kính giác in. (mm)	B Đường kính in. (mm)	C Chiều cao mép in. (mm)	D Chiều cao in. (mm)	Cổng chân không	Tải định mức nâng ngang* lbs. (kg)	Khối lượng lb. (kg)
Không có		VP50-NBR Được thay bằng VP56-NBR	SSR-50 Được thay bằng SSR-56	5.13 (130)	3.25 (83)	0.31 (8)	0.95 (24)		80 (36)	0.63 (0.28)

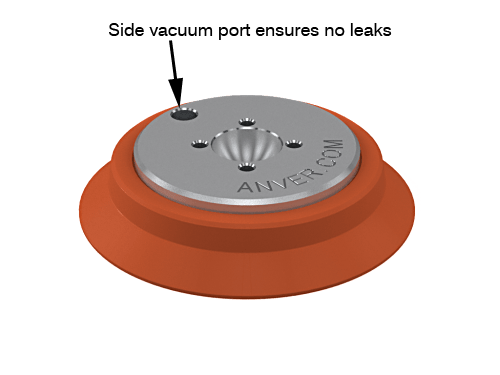

Không có		VP50-SI Liên hệ nhà sản xuất	SSR-50-SI Liên hệ nhà sản xuất	5.13 (130)	3.25 (83)	0.31 (8)	0.95 (24)		80 (36)	0.63 (0.28)

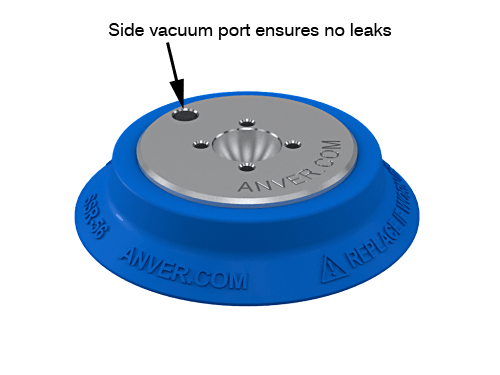

	VP56-NBR (76201038)	SSR-56	5.56 (141)	3.31 (84)	0.37 (9)	1.19 (30)		80 (36)	0.8 (0.35)

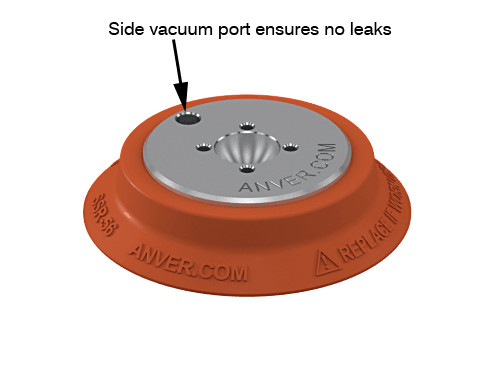

Không có		VP56-SI (76201038)	SSR-56-SI	5.56 (141)	3.31 (84)	0.37 (9)	1.19 (30)		80 (36)	0.7 (0.29)

Giá treo lắp cho VP50 và VP56

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo khớp xoay		Giá treo lắp cố định
		Trục giá treo không có ống trượt	Cụm giá treo hoàn chỉnh	Trục giá treo không có ống trượt	Cụm giá treo hoàn chỉnh
		VP50-NBR
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP50-SI
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP56-NBR (76201038)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
	VP56-SI (76201038)

Thông số giác hút phẳng dòng VP62, VP66, VP72, VP76, VP82, VP86, VP90, VP92, VP96, VP122, VP126 và VP146

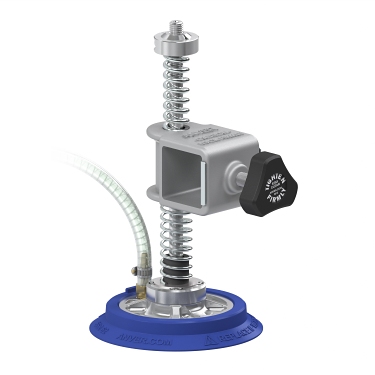

Mặt hút VP62S-NBR lắp giá treo VPSA138SM12X254A134

VP62-NBR lắp cùng VPSA138SM12X254A134

Đặc điểm

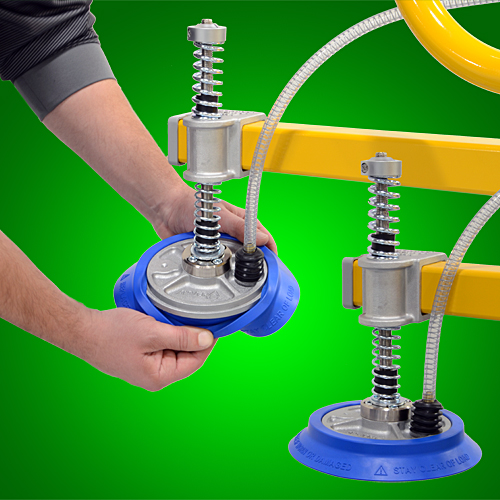

Gioăng lồng thay thế dễ lắp giúp bảo trì đơn giản, tiết kiệm.
Gioăng mép ngắn bám nhanh và đều.
Tất cả mặt hút đều có kiểu lắp khớp cầu xoay tiêu chuẩn. Mặt hút cỡ lớn có cả kiểu lắp khớp cầu xoay và lắp bốn điểm.
Đáy có gân chống trượt giúp tối đa tải nâng – làm việc rất tốt với cả vật nằm ngang và vật dựng đứng.

Kiểu lỗ lắp mặt hút VP62 đến VP96

Bản vẽ kích thước giác hút phẳng dòng VP

Kích thước mặt hút VP62 và VP66

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Mã gioăng thay thế	A Đường kính giác in. (mm)	B Đường tròn bu lông in. (mm)		C Độ nén mép in. (mm)	D Chiều cao in. (mm)	E Chiều cao kèm vành cổ in. (mm)	Cổng chân không	Tải định mức nâng ngang* lbs. (kg)	Khối lượng lb. (kg)
Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Mã gioăng thay thế	A Đường kính giác in. (mm)	Lỗ lắp trong	Lỗ lắp ngoài	C Độ nén mép in. (mm)	D Chiều cao in. (mm)	E Chiều cao kèm vành cổ in. (mm)	Cổng chân không	Tải định mức nâng ngang* lbs. (kg)	Khối lượng lb. (kg)
	VP62-NBR (Cao su nitrile) (76201037)	SSR-62	6.00 (153)	(4) M6 x 1.0 lỗ trên đường tròn ø1.38 (ø35)	Không có	0.24 (7)	1.06 (27)	1.59 (40)		110 (50)	0.80 (0.36)
	VP62-SI (Silicone) (76201037)	SSR-62-SI	6.00 (153)	(4) M6 x 1.0 lỗ trên đường tròn ø1.38 (ø35)	Không có	0.24 (7)	1.06 (27)	1.59 (40)		110 (50)	0.80 (0.36)
	VP66-NBR (Cao su nitrile) (76201037)	SSR-66	6.63 (168)	(4) M6 x 1.0 lỗ trên đường tròn ø1.38 (ø35)	Không có	0.43 (11)	1.33 (34)	1.86 (47)		110 (50)	0.86 (0.39)
	VP66-SI (Silicone) (76201037) Chỉ đặt hàng riêng	SSR-66-SI Chỉ đặt hàng riêng	6.63 (168)	(4) M6 x 1.0 lỗ trên đường tròn ø1.38 (ø35)	Không có	0.43 (11)	1.33 (34)	1.86 (47)		110 (50)	0.90 (0.41)

Giá treo lắp cho VP62 và VP66

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo khớp xoay		Giá treo lắp cố định
		Trục giá treo không có ống trượt	Cụm giá treo hoàn chỉnh	Trục giá treo không có ống trượt	Cụm giá treo hoàn chỉnh
		VP62-NBR (Cao su nitrile) (76201037)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP62-SI (Silicone) (76201037)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP66-NBR (Cao su nitrile) (76201037)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP66-SI (Silicone) (76201037) Chỉ đặt hàng riêng
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10

Lưu ý: gioăng chân không mã SSR-60 đã được thay bằng mã SSR-62 đúc mới. Hai loại gioăng giống hệt nhau về kích thước, tải nâng và chức năng, lắp lẫn được với loại cũ. Nếu thiết bị chân không của bạn đang dùng nhiều gioăng SSR-60 và chỉ cần thêm một hoặc vài gioăng SSR-62, có thể dùng chung mà không gặp vấn đề gì.

Thông số giác hút phẳng dòng VP72 và VP76

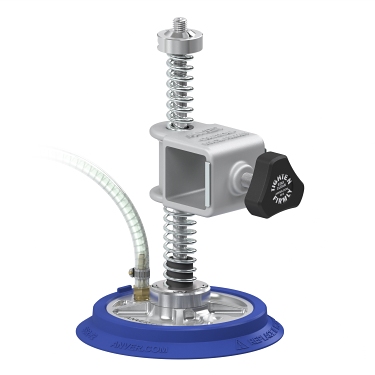

Mặt hút VP72S-NBR lắp giá treo VPSA138SM12X254A134

VP72-NBR lắp cùng VPSA138SM12X254A134

Đặc điểm

Gioăng lồng thay thế dễ lắp giúp bảo trì đơn giản, tiết kiệm.
Gioăng mép ngắn bám nhanh và đều.
Tất cả mặt hút đều có kiểu lắp khớp cầu xoay tiêu chuẩn. Mặt hút cỡ lớn có cả kiểu lắp khớp cầu xoay và lắp bốn điểm.
Đáy có gân chống trượt giúp tối đa tải nâng – làm việc rất tốt với cả vật nằm ngang và vật dựng đứng.

Kiểu lỗ lắp mặt hút VP62 đến VP96

Bản vẽ kích thước giác hút phẳng dòng VP

Kích thước mặt hút VP72 và VP76

Ảnh
sản phẩm

Mã cụm mặt hút
và vật liệu

Mã gioăng
thay thế

A
Đường kính giác
in.
(mm)

B
Đường tròn bu lông
in. (mm)

C
Độ nén mép
in.
(mm)

D
Chiều cao
in.
(mm)

E
Chiều cao
kèm vành cổ
in.
(mm)

Cổng
chân không

Tải định mức
nâng ngang*
lbs.
(kg)

Khối lượng
lb.
(kg)

Lỗ lắp trong

Lỗ lắp ngoài

VP72-NBR
(Cao su nitrile)
(76201036)

SSR-72

7.00
(178)

(4) M6 x 1.0
lỗ trên đường tròn
ø1.38
(ø35)

Không có

0.24
(6.1)

1.06
(27)

1.59
(40)

160
(73)

1.15
(0.52)

Không có

VP72-SI
(Silicone)
(76201036)

SSR-72-SI

7.00
(178)

(4) M6 x 1.0
lỗ trên đường tròn
ø1.38
(ø35)

Không có

0.38
(10)

1.06
(27)

1.59
(40)

160
(73)

1.15
(0.52)

Không có

VP76-NBR
(Cao su nitrile)
(76201036)

SSR-76

7.75
(197)

(4) M6 x 1.0
lỗ trên đường tròn
ø1.38
(ø35)

Không có

0.43
(11)

1.32
(33)

1.85
(47)

160
(73)

1.20
(0.54)

Không có

VP76-SI
(Silicone)
(76201036)
Chỉ đặt hàng riêng

SSR-76-SI
Chỉ đặt hàng riêng

7.75
(197)

(4) M6 x 1.0
lỗ trên đường tròn
ø1.38
(ø35)

Không có

0.43
(11)

1.32
(33)

1.85
(47)

160
(73)

1.30
(0.57)

Giá treo lắp cho VP72 và VP76

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo khớp xoay		Giá treo lắp cố định
		Trục giá treo xoay	Giá treo xoay hoàn chỉnh	Trục giá treo cố định	Giá treo cố định hoàn chỉnh
		VP72-NBR (Cao su nitrile) (76201036)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP72-SI (Silicone) (76201036)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP76-NBR (Cao su nitrile) (76201036)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP76-SI (Silicone) (76201036) Chỉ đặt hàng riêng
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10

Lưu ý: gioăng chân không mã SSR-70 đã được thay bằng mã SSR-72 đúc mới. Hai loại gioăng giống hệt nhau về kích thước, tải nâng và chức năng, lắp lẫn được với loại cũ. Nếu thiết bị chân không của bạn đang dùng nhiều gioăng SSR-70 và chỉ cần thêm một hoặc vài gioăng SSR-72, có thể dùng chung mà không gặp vấn đề gì.

Thông số giác hút phẳng dòng VP82 và VP86

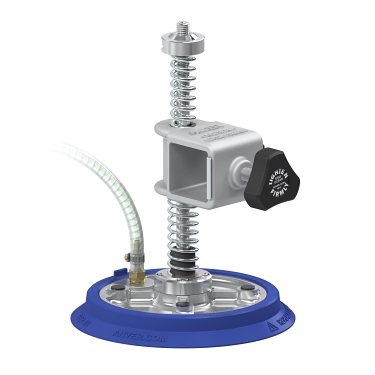

Mặt hút VP82S-NBR lắp giá treo VPSA138SM12X254A134

VP82-NBR lắp cùng VPSA138SM12X254A134

Đặc điểm

Gioăng lồng thay thế dễ lắp giúp bảo trì đơn giản, tiết kiệm.
Gioăng mép ngắn bám nhanh và đều.
Tất cả mặt hút đều có kiểu lắp khớp cầu xoay tiêu chuẩn. Mặt hút cỡ lớn có cả kiểu lắp khớp cầu xoay và lắp bốn điểm.
Đáy có gân chống trượt giúp tối đa tải nâng – làm việc rất tốt với cả vật nằm ngang và vật dựng đứng.

Kiểu lỗ lắp mặt hút VP62 đến VP96

Bản vẽ kích thước giác hút phẳng dòng VP

Kích thước mặt hút VP82 và VP86

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Mã gioăng thay thế	A Đường kính giác in. (mm)	B Đường tròn bu lông in. (mm)		C Độ nén mép in. (mm)	D Chiều cao in. (mm)	E Chiều cao kèm vành cổ in. (mm)	Cổng chân không	Tải định mức nâng ngang* lbs. (kg)	Khối lượng lb. (kg)
Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Mã gioăng thay thế	A Đường kính giác in. (mm)	Lỗ lắp trong	Lỗ lắp ngoài	C Độ nén mép in. (mm)	D Chiều cao in. (mm)	E Chiều cao kèm vành cổ in. (mm)	Cổng chân không	Tải định mức nâng ngang* lbs. (kg)	Khối lượng lb. (kg)
	VP82-NBR (Cao su nitrile) (76201035)	SSR-82	8.00 (203)	(4) M6 x 1.0 lỗ trên đường tròn ø1.38 (ø35)	(4) 5/16-18 UNC lỗ trên đường tròn ø4.50 (ø114)	0.27 (7)	1.19 (31)	1.72 (44)		220 (100)	1.5 (0.68)
	VP82-SI (Silicone) (76201035) Chỉ đặt hàng riêng	SSR-82-SI Chỉ đặt hàng riêng	8.00 (203)	(4) M6 x 1.0 lỗ trên đường tròn ø1.38 (ø35)	(4) 5/16-18 UNC lỗ trên đường tròn ø4.50 (ø114)	0.27 (7)	1.19 (31)	1.72 (44)		220 (100)	1.5 (0.68)
	VP86-NBR (Cao su nitrile) (76201035)	SSR-86-NBR	8.81 (224)	(4) M6 x 1.0 lỗ trên đường tròn ø1.38 (ø35)	(4) 5/16-18 UNC lỗ trên đường tròn ø4.50 (ø114)	0.46 (12)	1.40 (35)	1.93 (49)		220 (100)	1.8 (0.80)
	VP86-SI (Silicone) (76201035)	SSR-86-SI	8.81 (224)	(4) M6 x 1.0 lỗ trên đường tròn ø1.38 (ø35)	(4) 5/16-18 UNC lỗ trên đường tròn ø4.50 (ø114)	0.46 (12)	1.40 (35)	1.93 (49)		220 (100)	1.8 (0.79)

Giá treo lắp cho VP82 và VP86

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo khớp xoay		Giá treo lắp cố định
		Trục giá treo xoay	Giá treo xoay hoàn chỉnh	Trục giá treo cố định	Giá treo cố định hoàn chỉnh
		VP82-NBR (Cao su nitrile) (76201035)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP82-SI (Silicone) (76201035) Chỉ đặt hàng riêng
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP86-NBR (Cao su nitrile) (76201035)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP86-SI (Silicone) (76201035)
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10

Lưu ý: gioăng chân không mã SSR-80 đã được thay bằng mã SSR-82 đúc mới. Hai loại gioăng giống hệt nhau về kích thước, tải nâng và chức năng, lắp lẫn được với loại cũ. Nếu thiết bị chân không của bạn đang dùng nhiều gioăng SSR-80 và chỉ cần thêm một hoặc vài gioăng SSR-82, có thể dùng chung mà không gặp vấn đề gì.

Thông số giác hút phẳng dòng VP90, VP92 và VP96

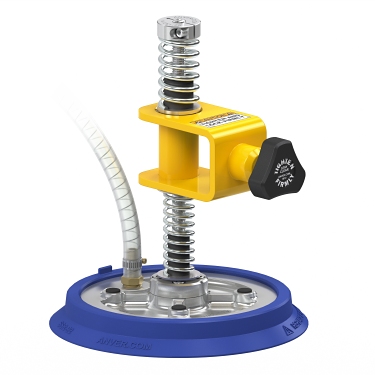

Mặt hút VP92S-NBR lắp giá treo VPSA138SM12X254B200

VP92-NBR lắp cùng VPSA138SM12X254B200

Đặc điểm

Gioăng lồng thay thế dễ lắp giúp bảo trì đơn giản, tiết kiệm.
Gioăng mép ngắn bám nhanh và đều.
Tất cả mặt hút đều có kiểu lắp khớp cầu xoay tiêu chuẩn. Mặt hút cỡ lớn có cả kiểu lắp khớp cầu xoay và lắp bốn điểm.
Đáy có gân chống trượt giúp tối đa tải nâng – làm việc rất tốt với cả vật nằm ngang và vật dựng đứng.

Kiểu lỗ lắp mặt hút VP62 đến VP96

Bản vẽ kích thước giác hút phẳng dòng VP

Kích thước mặt hút VP90, VP92 và VP96

Ảnh
sản phẩm

Mã cụm mặt hút
và vật liệu

Mã gioăng
thay thế

A
Đường kính giác
in.
(mm)

B
Đường tròn bu lông
in. (mm)

C
Độ nén mép
in.
(mm)

D
Chiều cao
in.
(mm)

E
Chiều cao
kèm vành cổ
in.
(mm)

Cổng
chân không

Tải định mức
nâng ngang*
lbs.
(kg)

Khối lượng
lb.
(kg)

Lỗ lắp trong

Lỗ lắp ngoài

Không có

VP92-NBR
(Cao su nitrile)
(76201023)
Thay thế cho
VP90-NBR

SSR-92

9.13
(232)

(4) M6 x 1.0
lỗ trên đường tròn
ø1.38
(ø35)

(4) 5/16-18 UNC
lỗ trên đường tròn
ø4.50
(ø114)

0.45
(11)

1.50
(38)

2.03
(52)

275
(125)

2.4
(1.08)

Không có

VP92-SI
(Silicone)
(76201023)
Thay thế cho
VP90-SI

SSR-92-SI

9.13
(232)

(4) M6 x 1.0
lỗ trên đường tròn
ø1.38
(ø35)

(4) 5/16-18 UNC
lỗ trên đường tròn
ø4.50
(ø114)

0.45
(11)

1.50
(38)

2.03
(52)

275
(125)

2.4
(1.08)

Không có

VP96-NBR
(Cao su nitrile)
(76201023)
Thay thế cho VC95Q

SSR-96

10.0
(254)

(4) M6 x 1.0
lỗ trên đường tròn
ø1.38
(ø35)

(4) 5/16-18 UNC
lỗ trên đường tròn
ø4.50
(ø114)

0.53
(13)

1.50
(38)

2.03
(52)

275
(125)

2.5
(1.14)

Không có

VP96-SI
(Silicone)
(76201023)
Thay thế cho VC95Q-SI

SSR-96-SI

10.0
(254)

(4) M6 x 1.0
lỗ trên đường tròn
ø1.38
(ø35)

(4) 5/16-18 UNC
lỗ trên đường tròn
ø4.50
(ø114)

0.53
(13)

1.50
(38)

2.03
(52)

275
(125)

2.5
(1.13)

Giá treo lắp cho VP90, VP92 và VP96

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo khớp xoay		Giá treo lắp cố định
		Trục giá treo xoay	Giá treo xoay hoàn chỉnh	Trục giá treo cố định	Giá treo cố định hoàn chỉnh
		VP92-NBR (Cao su nitrile) (76201023) Thay thế cho VP90-NBR
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP92-SI (Silicone) (76201023) Thay thế cho VP90-SI
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP96-NBR (Cao su nitrile) (76201023) Thay thế cho VC95Q
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10
		VP96-SI (Silicone) (76201023) Thay thế cho VC95Q-SI
			Đầu chuyển đổi giá treo VPHA138S12M12		Đầu chuyển đổi giá treo VPHA138RM12 VPHA138R12-13 VPHA138R58-11 VPHA138RM20 VPHA138R34-10

Lưu ý: gioăng chân không mã SSR-90 đã được thay bằng mã SSR-92 đúc mới. Hai loại gioăng giống hệt nhau về kích thước, tải nâng và chức năng, lắp lẫn được với loại cũ. Nếu thiết bị chân không của bạn đang dùng nhiều gioăng SSR-90 và chỉ cần thêm một hoặc vài gioăng SSR-92, có thể dùng chung mà không gặp vấn đề gì.

Thông số giác hút phẳng dòng VP122 và VP126

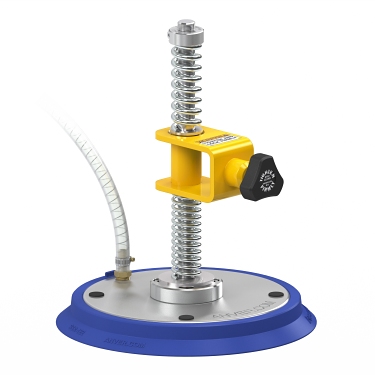

Mặt hút VP122S-NBR lắp giá treo VPSA214SM20X330C200

VP122-NBR lắp cùng VPSA214SM20X330C200

Đặc điểm

Gioăng lồng thay thế dễ lắp giúp bảo trì đơn giản, tiết kiệm.
Gioăng mép ngắn bám nhanh và đều.
Tất cả mặt hút đều có kiểu lắp khớp cầu xoay tiêu chuẩn. Mặt hút cỡ lớn có cả kiểu lắp khớp cầu xoay và lắp bốn điểm.
Đáy có gân chống trượt giúp tối đa tải nâng – làm việc rất tốt với cả vật nằm ngang và vật dựng đứng.

Kiểu lỗ lắp mặt hút VP62 đến VP96

Bản vẽ kích thước giác hút phẳng dòng VP

Kích thước mặt hút VP122 và VP126

Mã cụm mặt hút
và vật liệu

Ảnh
sản phẩm

Mã gioăng
thay thế

A
Đường kính giác
in.
(mm)

B
Đường tròn bu lông
in. (mm)

C
Độ nén mép
in.
(mm)

D
Chiều cao
in.
(mm)

E
Chiều cao
kèm vành cổ
in.
(mm)

Cổng
chân không

Tải định mức
nâng ngang*
lbs.
(kg)

Khối lượng
lb.
(kg)

Lỗ lắp trong

Lỗ lắp ngoài

Không có

VP122-NBR
(Cao su nitrile)
(76201021)

SSR-122

12
(305)

(4) M10 x 1.5
2.25 B.C. (ø57)

(4) M10 x 1.5
lỗ trên đường tròn
ø8.00
(ø203)

0.53
(13)

1.49
(38)

Không có

500
(227)

6.4
(2.9)

Không có

VP126-NBR
(Cao su nitrile)
(76201021)
Thay thế cho VC119Q

SSR-126

12.6
(321)

(4) M10 x 1.5
2.25 B.C. (ø57)

(4) M10 x 1.5
lỗ trên đường tròn
ø8.00
(ø203)

0.53
(13)

1.49
(38)

Không có

500
(227)

5.94
(2.7)

Không có

VP126-SI
(Silicone)
(76201021)
Thay thế cho VC119Q-SI

SSR-126-SI

12.6
(321)

(4) M10 x 1.5
2.25 B.C. (ø57)

(4) M10 x 1.5
lỗ trên đường tròn
ø8.00
(ø203)

0.53
(13)

1.49
(38)

Không có

500
(227)

6.6
(3)

Giá treo lắp cho VP122 và VP126

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo khớp xoay		Giá treo lắp cố định
		Trục giá treo xoay	Giá treo xoay hoàn chỉnh	Trục giá treo cố định	Giá treo cố định hoàn chỉnh
		VP122-NBR (Cao su nitrile) (76201021)
				Đầu chuyển đổi giá treo VPHA214S34M20		Đầu chuyển đổi giá treo VPHA214RM20 VPHA214R34-10
		VP126-NBR (Cao su nitrile) (76201021) Thay thế cho VC119Q
				Đầu chuyển đổi giá treo VPHA214S34M20		Đầu chuyển đổi giá treo VPHA214RM20 VPHA214R34-10 VPHA214RNPT12
		VP126-SI (Silicone) (76201021) Thay thế cho VC119Q-SI
				Đầu chuyển đổi giá treo VPHA214S34M20		Đầu chuyển đổi giá treo VPHA214RM20 VPHA214R34-10 VPHA214RNPT12

Thông số giác hút phẳng dòng VP146

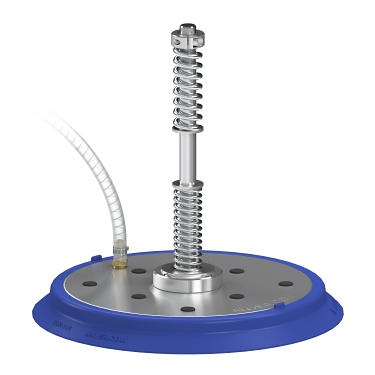

Mặt hút VP146S-NBR lắp giá treo VPSA214SM20X330D

VP146-NBR lắp cùng VPSA214SM20X330D

Đặc điểm

Gioăng lồng thay thế dễ lắp giúp bảo trì đơn giản, tiết kiệm.
Gioăng mép ngắn bám nhanh và đều.
Tất cả mặt hút đều có kiểu lắp khớp cầu xoay tiêu chuẩn. Mặt hút cỡ lớn có cả kiểu lắp khớp cầu xoay và lắp bốn điểm.
Đáy có gân chống trượt giúp tối đa tải nâng – làm việc rất tốt với cả vật nằm ngang và vật dựng đứng.

Kiểu lỗ lắp mặt hút VP62 đến VP96

Bản vẽ kích thước giác hút phẳng dòng VP

Kích thước mặt hút VP146

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Mã gioăng thay thế	A Đường kính giác in. (mm)	B Đường tròn bu lông in. (mm)		C Độ nén mép in. (mm)	D Chiều cao in. (mm)	E Chiều cao kèm vành cổ in. (mm)	Cổng chân không	Tải định mức nâng ngang* lbs. (kg)	Khối lượng lb. (kg)
Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Mã gioăng thay thế	A Đường kính giác in. (mm)	Lỗ lắp trong	Lỗ lắp ngoài	C Độ nén mép in. (mm)	D Chiều cao in. (mm)	E Chiều cao kèm vành cổ in. (mm)	Cổng chân không	Tải định mức nâng ngang* lbs. (kg)	Khối lượng lb. (kg)
	VP146-NBR (Cao su nitrile) (76201067)	SSR-146	15.00 (381)	(4) M10x1.5 2.25 B.C. (ø57)	(8) M10x1.5 6.50 sq. (165)	0.54 (14)	1.45 (37)	Không có		750 (340)	10.36 (4.70)
	VP146-SI (Silicone) (76201067) Chỉ đặt hàng riêng	SSR-146-SI Chỉ đặt hàng riêng	15.00 (381)	(4) M10x1.5 2.25 B.C. (ø57)	(8) M10x1.5 6.50 sq. (165)	0.54 (14)	1.45 (37)	Không có		750 (340)	10.36 (4.70)

Giá treo lắp cho VP146

Ảnh sản phẩm	Mã cụm mặt hút và vật liệu	Giá treo khớp xoay	Giá treo lắp cố định
		Trục giá treo xoay	Trục giá treo cố định
		VP146-NBR (Cao su nitrile) (76201067)
				Đầu chuyển đổi giá treo VPHA214S34M20	Đầu chuyển đổi giá treo VPHA214RM20 VPHA214R34-10
		VP146-SI (Silicone) (76201067)
				Đầu chuyển đổi giá treo VPHA214S34M20	Đầu chuyển đổi giá treo VPHA214RM20 VPHA214R34-10

Loại silicone chỉ cung cấp khi đặt số lượng lớn.

Mặt hút ANVER thay thế giác nâng của hãng khác

(Strato-Vac là nhãn hiệu đã đăng ký của Strato-Vac Inc. Với mặt hút của các hãng khác, vui lòng liên hệ bộ phận kinh doanh.)

Mã hàng hãng khác	Tải định mức* hãng khác lbs. (kg)	Ảnh sản phẩm ANVER thay thế	Mã hàng ANVER thay thế	Ảnh tấm chuyển đổi ANVER	Mã tấm chuyển đổi cần dùng (chuyển đổi một lần)	Tải định mức* ANVER (nâng ngang) lbs. (kg)
Giác nâng Strato-Vac 40732 9″	165 (75)		VP86-NBR (Cần tấm chuyển đổi 0117059 để chuyển đổi một lần)			# 00117059 Tấm chuyển đổi bắt bu lông, lỗ lắp: hình vuông 4.00″ ren 3/8-16 UNC và đường tròn ø4.50″ lỗ thông	220 (100)
Giác nâng Strato-Vac 25170 10.8″	265 (120)		VP96-NBR (Cần tấm chuyển đổi 0117059 để chuyển đổi một lần)			# 00117059 Tấm chuyển đổi bắt bu lông, lỗ lắp: hình vuông 4.00″ ren 3/8-16 UNC và đường tròn ø4.50″ lỗ thông	275 (125)

Tải nâng của giác hút nêu trên tính ở mức chân không 24″Hg tại mực nước biển, hệ số an toàn hai (2) khi nâng ngang (nằm phẳng) và bốn (4) khi nâng đứng (dựng đứng). Tải nâng đứng bằng một nửa tải nâng ngang ghi ở trên. Tải nâng định mức là giá trị ước tính; tải nâng thực tế thay đổi theo bề mặt vật nâng và mức chân không.

13600228A

Kết cấu khác,
vật liệu silicone màu trắng.

VP82-1/2G1/4G-NBR
(SPU210)
(10.01.01.01092)

Trang cùng mục

Giác hút ANVER dòng P Giác hút oval nhỏ OC Giác hút kiểu CVM Giác hút ngành giấy, in ấn Giác hút VC cỡ nhỏ Giác hút VC cỡ vừa Mặt hút VP cỡ lớn bắt bu lông Mặt hút tải lớn Mặt hút gioăng xốp Bộ gá mặt hút tiêu chuẩn Giác hút oval và chữ nhật Giác hút ngành bánh, thực phẩm

Cần chọn thiết bị ANVER cho vật của bạn?

Gửi ảnh, khối lượng và kích thước vật cần nâng. FullSharp là đại diện ANVER, tư vấn cấu hình và báo giá trong 24 giờ.

Liên hệ tư vấn
