Thiết bị › Thiết bị nâng hạ chân không › Khung nâng tiêu chuẩn › Khung nâng L300M2 2 mặt hút

Khung nâng chân không ANVER L300M2, 2 mặt hút, 3000 lb

L300M2 (5 phiên bản) là khung nâng 2 mặt hút tiêu chuẩn của ANVER, lắp với bộ tạo chân không để nâng thép tấm với tải định mức 3000 lb (1361 kg). Bên dưới là bản vẽ kích thước, bảng thông số từng model và các bộ tạo chân không tương thích.

Yêu cầu báo giá

Khung nâng cho thiết bị nâng chân không 2 mặt hút – Dùng cho thiết bị 2 mặt hút tiêu chuẩn – Tải nâng đến 3000 lb (1361 kg)
Tài liệu PDF của hãng

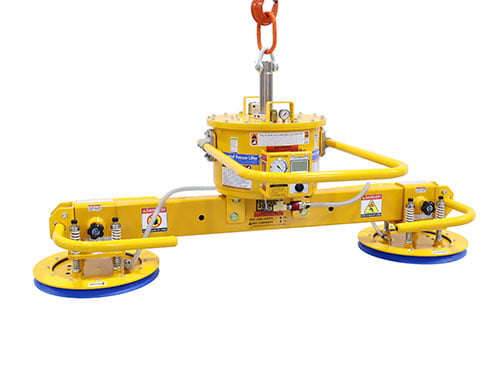

Thiết bị nâng chân không ANVER M250M-L300M2-61

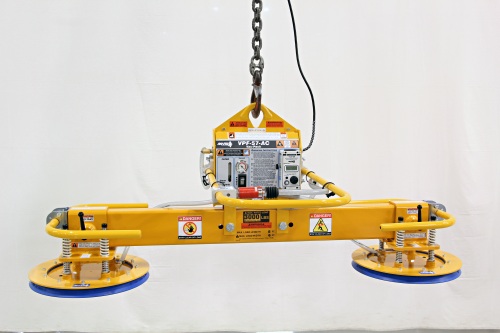

Thiết bị nâng chân không ANVER VPF-57HD-AC-L_L300M2-61

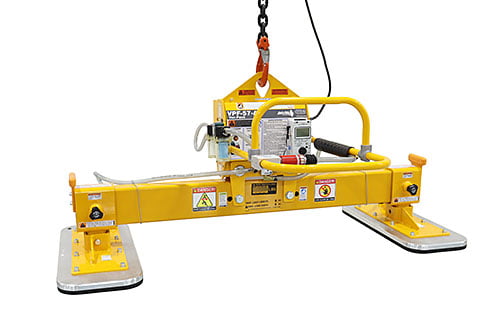

Thiết bị nâng chân không ANVER VPF-57HD-AC-L300M2-61FP

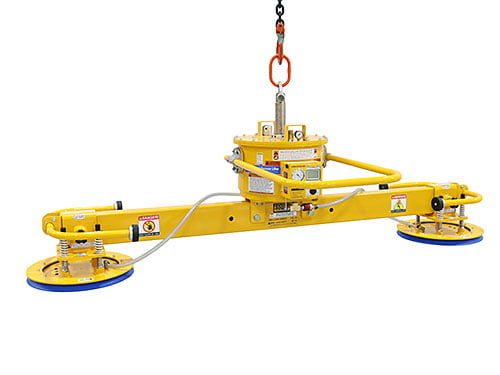

Thiết bị nâng chân không ANVER M250M-L-L300M2-86

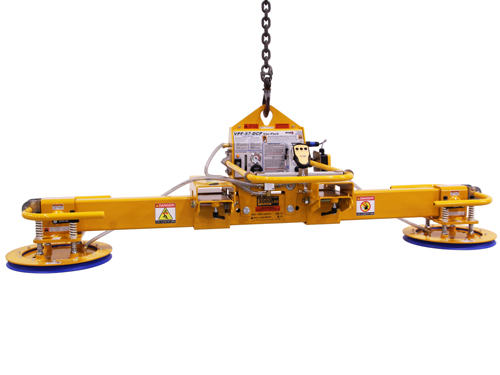

Thiết bị nâng chân không ANVER VPF-57HD-DCP-L300M2-86

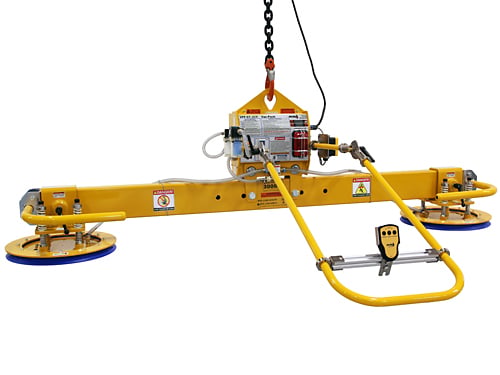

Thiết bị nâng chân không ANVER VPF-57HD-ACP-L300M2-86

Thiết bị nâng chân không tiêu chuẩn của ANVER mang lại giải pháp nâng hạ vật liệu hiệu quả nhờ đề cao tính năng, an toàn và thao tác công thái học, cho nhiều ứng dụng và loại vật liệu. Khung nâng tiêu chuẩn được lắp ráp theo đơn hàng từ các mô-đun có sẵn trong kho, nên có hàng trăm cách kết hợp tùy theo bộ tạo chân không, dầm, tay ngang và giác hút được chọn.

Tính năng cơ bản trên thiết bị nâng chân không nằm ngang tiêu chuẩn của ANVER gồm: cảm biến và hệ thống cảnh báo rò chân không; van trượt hút/nhả có khóa an toàn; núm khóa trên mặt hút điều chỉnh được, cụm trượt và tay ngang (nếu có).

Thiết bị nâng chân không ANVER đáp ứng tiêu chuẩn ASME B30.20 và ASME BTH-1. Thông số và tải định mức thay đổi theo cấu hình. Người sử dụng vẫn chịu trách nhiệm tuân thủ đầy đủ các quy định về an toàn lao động, kiểm tra và vận hành.

Khung nâng 2 mặt hút L300M2-61, -86 và -110 rất phù hợp để nâng thép tấm mỏng, tải nâng đến 3000 lb (1361 kg). Chọn loại thiết bị nâng chân không – cơ khí, chạy khí nén hay chạy điện – và số mặt hút tùy theo nhu cầu ứng dụng. Có tùy chọn mặt hút xốp cho vật bán xốp hoặc bề mặt có vân như gỗ, đá và thép tấm chống trượt. Lưu ý: bộ tạo chân không cơ khí không dùng được mặt hút xốp.

*Hình khung nâng có kèm bộ tạo chân không và/hoặc phụ kiện tùy chọn, các thiết bị này không đi kèm. Trọng lượng thiết bị chưa gồm thiết bị tùy chọn.

Thông số khung nâng tiêu chuẩn gioăng cao su

Bộ tạo chân không tương thích

Cơ khí

Khí nén, điện hoặc pin*

Chạy điện

Chạy pin*

Chạy điện

Chạy pin*

Dòng BAE3-GEN3

Mã khung nâng	L300M2-61	L300M2-86	L300M2-110
Tải định mức [lbs (kg)]	3000 (1361)	3000 (1361)	3000 (1361)
Trọng lượng thiết bị [lbs (kg)]	255 (116)	277 (126)	300 (136)
A Đường kính mặt hút [in. (mm)]	19.5 (495)	19.5 (495)	19.5 (495)
B Chiều cao chiếm chỗ của khung nâng [in. (mm)]	9 (229)	9 (229)	9 (229)
C Chiều dài dầm [in. (mm)]	61 (1549)	86 (2184)	110 (2794)
D1 Khoảng cách tâm lỗ lắp [in. (mm)]	9 (229)	9 (229)	9 (229)
D2 Khoảng cách tâm lỗ lắp [in. (mm)]	12 (305)	12 (305)	12 (305)
D3 Khoảng cách tâm lỗ lắp [in. (mm)]	22.38 (568)	22.38 (568)	22.38 (568)
E Khoảng cách mặt hút tối đa [in. (mm)]	74 (1880)	99 (2515)	123 (3124)
E Khoảng cách mặt hút tối thiểu khi dùng M250M [in. (mm)]	40 (1016)	40 (1016)	40 (1016)
E Khoảng cách mặt hút tối thiểu khi dùng VPF-57HD [in. (mm)]	40 (1016)	40 (1016)	40 (1016)
E Khoảng cách mặt hút tối thiểu khi dùng VPE1-H [in. (mm)]	40 (1016)	40 (1016)	40 (1016)
E Khoảng cách mặt hút tối thiểu khi dùng VPE3-S [in. (mm)]	52 (1321)	52 (1321)	52 (1321)
Kích thước tấm tối đa [ft (m)]	8 x 6 (2.4 x 1.8)	12 x 6 (3.7 x 1.8)	16 x 6 (4.9 x 1.8)
Mã gioăng	SR-195M	SR-195M	SR-195M
Giá đỡ tùy chọn	PS-150-3X6	PS-150-3X6	PS-150-3X6

Thông số khung nâng tiêu chuẩn gioăng xốp
Lưu ý: mặt hút xốp chỉ dùng được với bộ tạo chân không chạy khí nén và chạy điện.

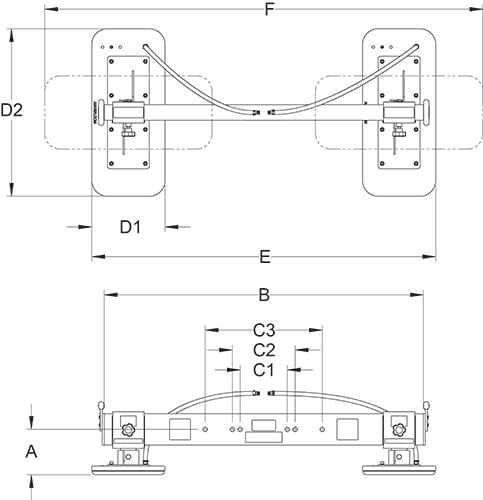

Khung nâng chân không ANVER L200M3-FP-WEB

Bộ tạo chân không tương thích

Khí nén, điện hoặc pin*

Chạy điện

Chạy pin*

Chạy điện

Mã khung nâng	L300M2-61FP	L300M2-86FP
Tải định mức [lbs (kg)]	3000 (1361)	3000 (1361)
Trọng lượng thiết bị [lbs (kg)]	186 (84)	211 (96)
A Chiều cao chiếm chỗ của khung nâng [in. (mm)]	9 (229)	9 (229)
B Chiều dài dầm [in. (mm)]	61 (1549)	86 (2184)
C1 Khoảng cách tâm lỗ lắp [in. (mm)]	9 (229)	9 (229)
C2 Khoảng cách tâm lỗ lắp [in. (mm)]	12 (305)	12 (305)
C3 Khoảng cách tâm lỗ lắp [in. (mm)]	22.38 (568)	22.38 (568)
D Kích thước mặt hút [in. (mm)]	12 x 29 (305 x 737)	12 x 29 (305 x 737)
E Khoảng cách mặt hút tối đa, cấu hình vuông góc [in. (mm)]	67 (1702)	92 (2337)
E Khoảng cách mặt hút tối thiểu khi dùng M250M, cấu hình vuông góc [in. (mm)]	N/A	N/A
E Khoảng cách mặt hút tối thiểu khi dùng VPF-57HD, cấu hình vuông góc [in. (mm)]	30 (762)	30 (762)
E Khoảng cách mặt hút tối thiểu khi dùng VPE1-H, cấu hình vuông góc [in. (mm)]	33 (838)	33 (838)
E Khoảng cách mặt hút tối thiểu khi dùng VPE3-S, cấu hình vuông góc [in. (mm)]	43 (1092)	43 (1092)
F Khoảng cách tối đa, cấu hình song song [in. (mm)]	84 (2134)	109 (2769)
F Khoảng cách tối thiểu, cấu hình song song [in. (mm)]	60 (1524)	60 (1524)
Kích thước tấm tối đa [ft (m)]	8 x 6 (2.4 x 1.8)	12 x 6 (3.7 x 1.8)
Mã gioăng	FR120290	FR120290
Giá đỡ tùy chọn	PS-150-3X6	PS-150-3X6

*Bộ tạo chân không chạy pin chỉ khuyến nghị dùng khi nâng vật kín khí.

Nâng được nhiều cỡ tấm khác nhau bằng cách chỉnh vị trí mặt hút trên dầm

Mặt hút ở vị trí mở rộng hết cỡ để nâng tấm có kích thước lớn nhất.

Mặt hút dời vào trong để nâng tấm ngắn hơn.

13600047 A
